Замена втулок ограничителя двери
Ну вот, еще одна болячка 3-ей лагуны, втулки ограничителя двери. Кстати, втулки один в один как во 2-ой лагуне. Ничего сложного в замене на снятом ограничителе нету (описаний куча, вот первое попавшееся), единственное что это очень сильная пружина. Менял я только одну втулку, которая так сказать катается по кривой на ограничителе. Была она в не очень плачевном состоянии, однако надоедает щелканье при открытии двери.

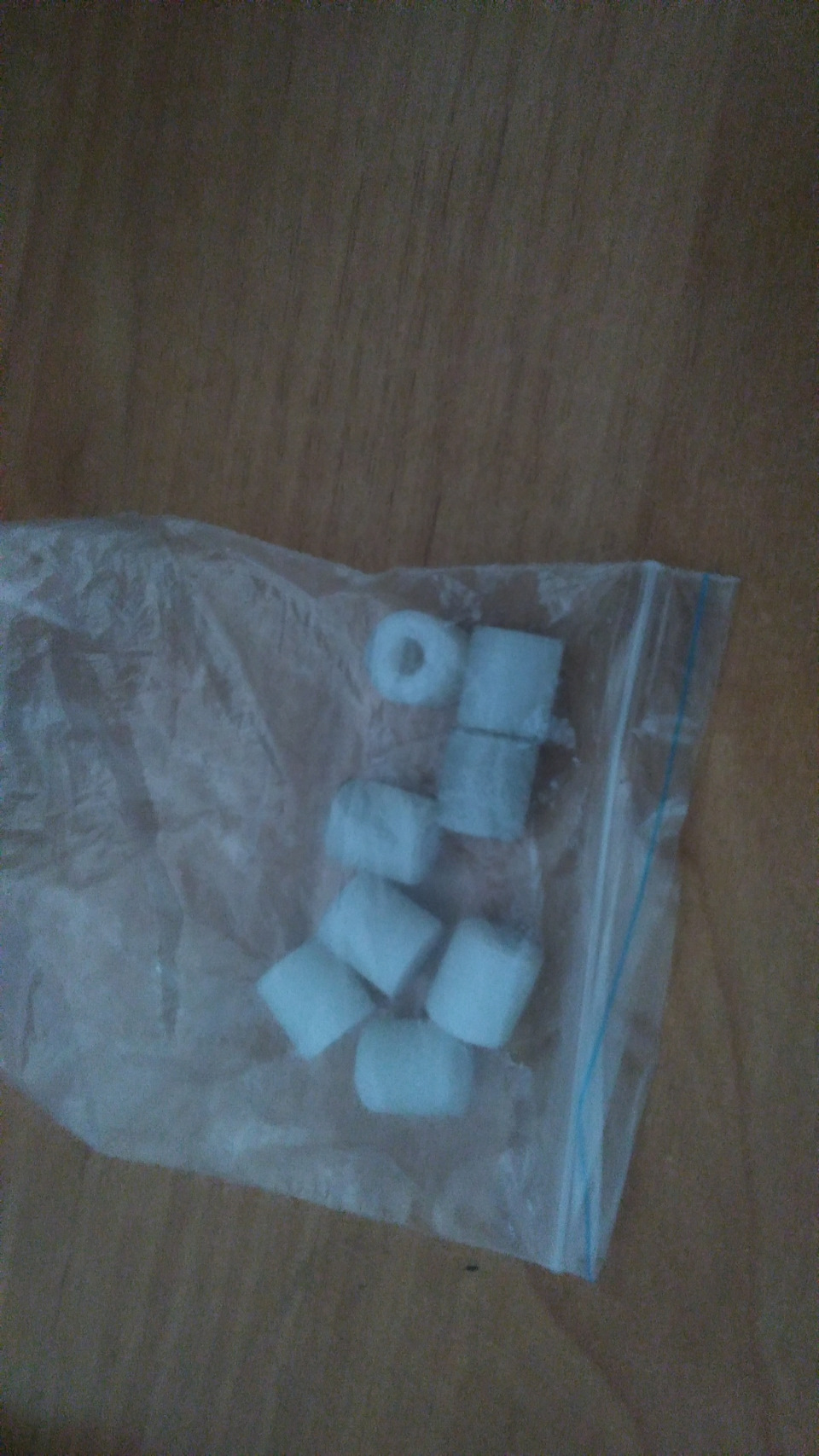

Втулки заказывал у знакомого с лагунаклаба.бай. Сделал оперативно по нормальной цене с капролона (родные с материала покрепче походу).
Размеры для справок:
Внутренний диаметр (отверстие): 5.5 мм;
Наружный диаметр: 13 мм;
Длина: 14 мм.
Меняем ее на новую и о чудо! тишина))), кстати, ездил так полтора года, с этим щелканьем…
Материалов по смене втулок много, а вот про снятие обшивки передней двери на рено лагуна 3 я особо не нашел, все в словах. Т. к. ничего не было под рукой почитать, делал все интуитивно.
1. Снимаем заглушки — 3 шт, (одна с торца, вторая за ручкой открытия двери (снимаются первые две легко), третья — накладка ручки, снимается чуть сложнее, надо начинать снизу, есть паз);
2. Откручиваем 4 самореза (винта) — см. фото ниже.

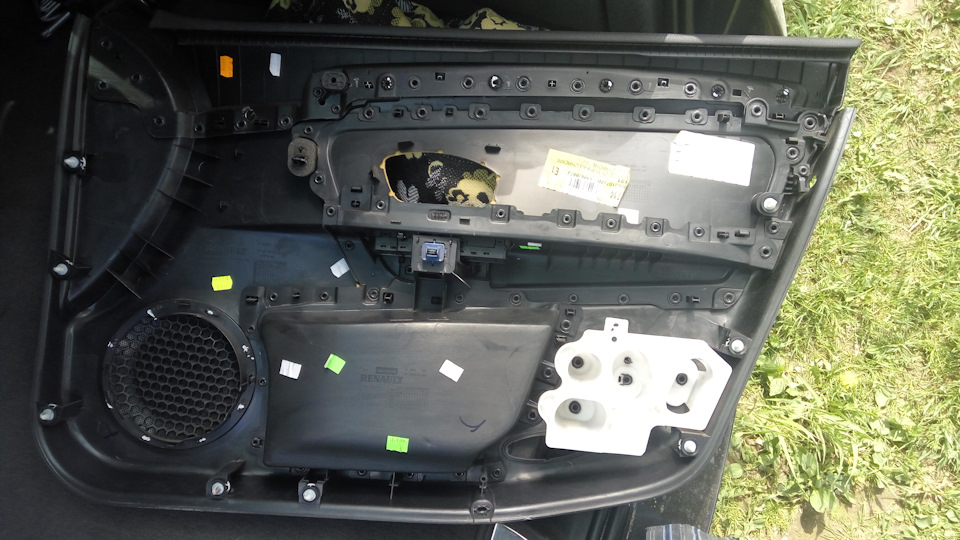

3. Далее самое интересное, берем плоскую небольшую отвертку и снизу и по бокам обшивки подковыриваем в нужных местах — см. фото ниже. В итоге остается потянуть немного вверх обшивку и снять ее.
4. Много кто писал, что ломаются клипсы, наверное они просто сильно рвут на себя все и сразу, а надо не спеша.

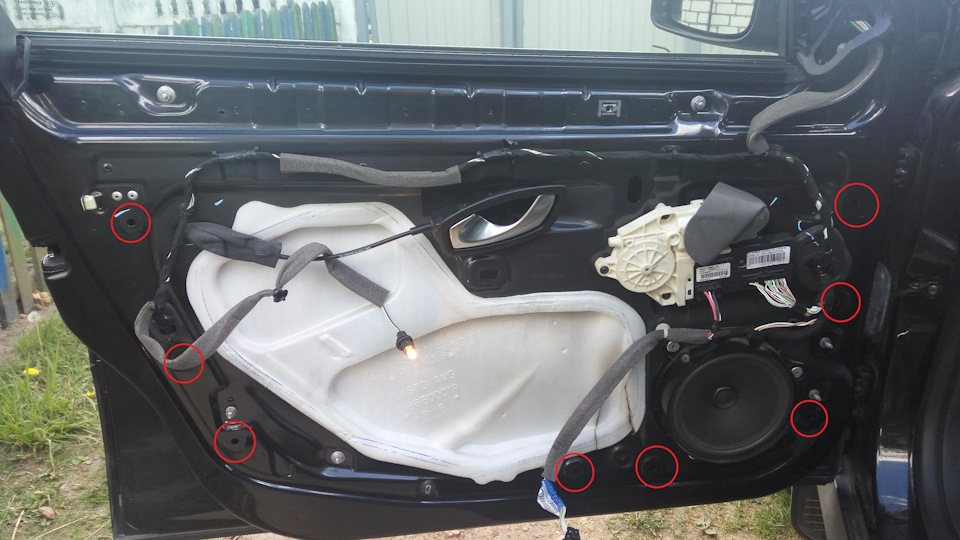

5. Клипс всего 8, после снятия обшивки надо отсоединить ручку замка, коннектор на кнопки и лампочки подсветки (крути ее по часовой или против часовой стрелки и вынимаем).

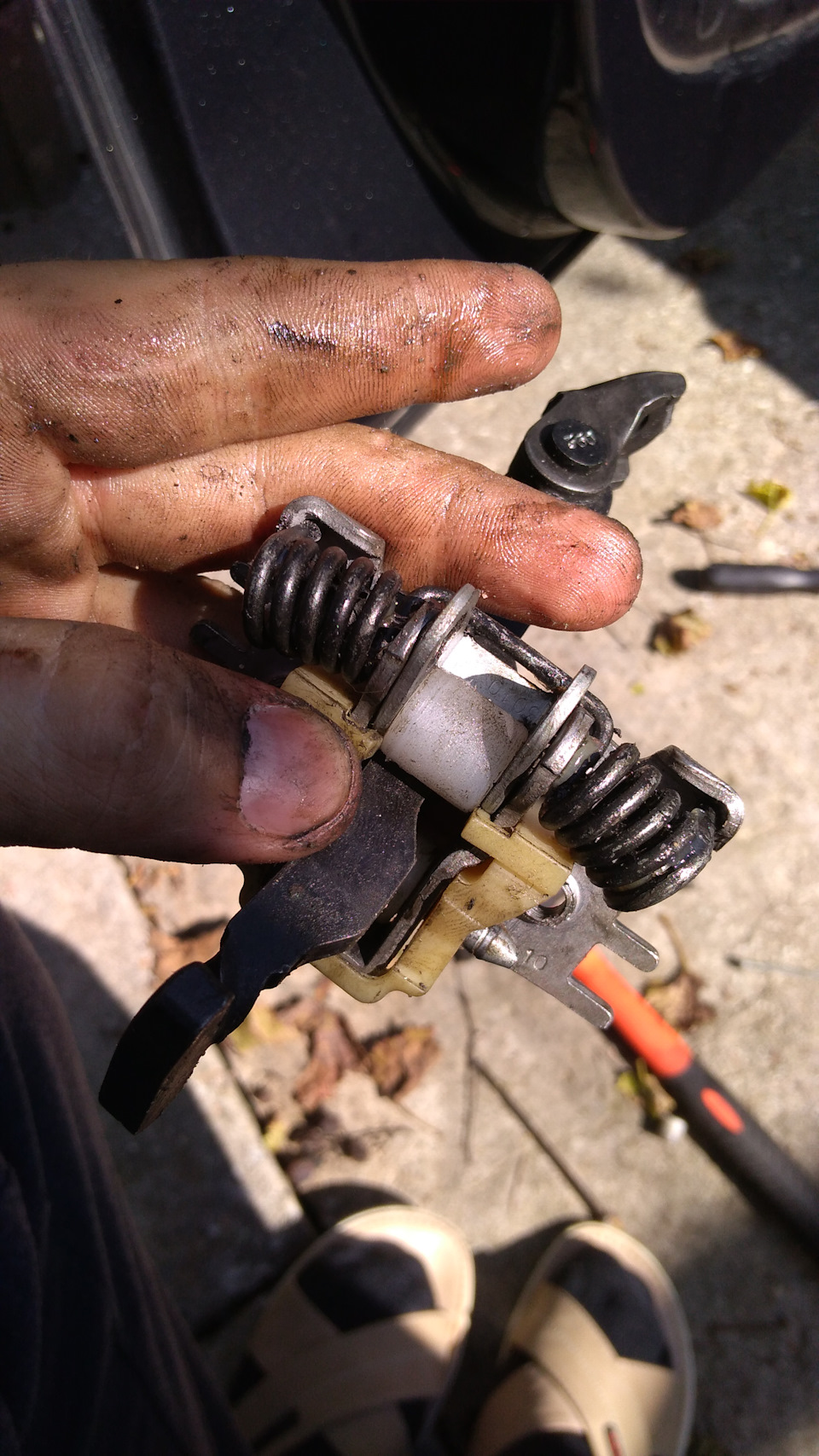

6. Как сняли обшивку, остается отклеить белую защиту, и достать ограничитель (ограничитель в двери крепится 2-мя винта на 10, к кузову торсом на Т40, открутилось все без проблем).
Втулки ограничителя двери
Просили написать про установку бронзовых втулок взамен износившимся старым. Пишу)
Поменял))))
Процесс не фоткал, всё давно разжёвано. Втулки встали хорошо, ход чёткий.
з.ы.: заменю наверное на всех дверях!
Renault Laguna 2010, двигатель дизельный 2.0 л., 150 л. с., передний привод, автоматическая коробка передач — своими руками
Машины в продаже
Renault Laguna, 2010
Renault Laguna, 2011
Renault Laguna, 2007
Renault Laguna, 2008
Комментарии 45
Продам втулки ограничителя дверей рено лагуна
А как ты менял нижний ролик
Отгинаешь пружинку, выбираешь направляйку и всё
Втулки это интересно, а что у тебя за магнитола стоить, на штатную не похожа
Ээээ, магнитолы то и не видно) дисплей от штатной навигации том том.
Но результат конечно интересно.сжемс
Все вопросы к рено.))
Володя с третей тебе на вторую не подойдёт ( они чуть шире)
Бро, прихвати мне комплектик на ВСЛ. В долгу не останусь
Тоже🤔хотел🤔бронцу себе, но поставил капралон,
Долго думал, методом глобальной дедукции🍾🍷 напряг оду извилину, решил …капралон рулит🙋
В рено видать глупцы🇫🇷
Капралон сжимается, бронза может только деформироваться, и неизвестно как шток поведет себя под втулкой
ахаха, я рад что вы подумали и поставили капрОлон! специально для вас я разберу механизм через какое то время и продемонстрирую что случилось)
з.ы.: а СЖАТИЕ это один из видов деформации, ахаха =) так что прежде чем писать заумные комменты, думайте)
Чета я не уверен с медью, два роли друг на против друга стоят, они децл сжимаются, производитель видно…того…, может рацпредложения renault, да патент, тогда уж точно талисман будет🤑🤑🤑🤑🤑🤑
а размеры этих втулок?
высота 14мм диаметр наружный 13мм диаметр внутренний 5,5мм
Ремонт ограничителей передних дверей
Недели 3 назад стал скрипеть и стучать ограничитель водительской двери. На просторах интернета были приобретены новые втулочки.
Задался хороший воскресный день, пошел ремонтировать механизм.
Для чего снял дверные карты, извлек ограничители и глазами стал изучать, думать как он собран.Немного изучив механизм глазами приступил к работе. И так, по порядку:
1. Отгибаем «ограничитель» оси свободной(не подпружиненой) втулки.
2. Извлекаем ось и саму втулку.
3. Извлекаем ось пружины и кронштейна с втулкой, после чего извлекаем кронштейн с втулкой и приступаем к извлечению втулки (ВАЖНО! пружина должна остаться на месте)
4. Выбиваем ось второй втулки — механизм полностью разобран.
Приступаем к сборке механизма с новыми втулками:
1. Ставим новую втулку в кронштейн, забиваем ось на место ( я добавлял литол для упрощения сборки механизма и его работы).
2. Устанавливаем новую вторую «свободную» втулку, забиваем ось втулки и загибаем ограничитель.
3. вставляем направляющую ограничителя и ставим ее боком ( путем проб было установлено, что так проще устанавливать)
4. Ставим кронштейн с втулкой и забиваем ось пружины на место.
5. Поворачиваем направляющую пазами к «свободной» втулке.
6. Устанавливаем механизм в дверь и закручиваем всё на место.
Всё механизм работает и исправен.
Что-то много текста написал, надеюсь вам будет понятно и полезно. Параллельно с этим забил резинки дверей которые притирались и мешали нормально открываться дверям, для этого всего лишь ослабил два винта крепления зеркала, забил и затянул (результат на фото).
Щелкают двери, замена втулок ограничителя двери
У всех в Лагуне была или есть проблема щелкающих дверей при открытии и закрытии. От этих щелчков в итоге трескается краска на стойке двери. Чтобы этого не допустить необходимо быстро устранить проблему.
Снимаем динамик, откручиваем фиксатор двери, подвязываем к нему проволочку, засовываем руку в дверь дырку где стоял динамик и вынимаем фиксатор. Если он случайно выскользнет из пальцев, за проволочку вытяните фиксатор обратно.
Итак фиксатор у нас в руках.
Аккуратно отгибаем усик фиксатора, он ломкий
Выбиваем штифт, снимаем защитный кожух
Одну втулку уже можно достать. Чтобы достать другую, необходимо выбить трубку внутри пружины. Но не полностью а только одну сторону. Осторожно пружина очень мощная.
Изначально втулки были сделаны из фтороплатста. Они смялись буквально за 3-4 открывания/закрывания двери:
Кстати, перевернуть изношенную родную не получилось, видимо слишком большой износ, он виден на фото.
Потом были куплены втулки из капролона — это именно то, что требуется. Мне понадобилось заменить только одну втулку:
Щелкают двери, замена втулок ограничителя двери
У всех в Лагуне была или есть проблема щелкающих дверей при открытии и закрытии. От этих щелчков в итоге трескается краска на стойке двери. Чтобы этого не допустить необходимо быстро устранить проблему.
Снимаем динамик, откручиваем фиксатор двери, подвязываем к нему проволочку, засовываем руку в дверь дырку где стоял динамик и вынимаем фиксатор. Если он случайно выскользнет из пальцев, за проволочку вытяните фиксатор обратно.
Итак фиксатор у нас в руках.
Аккуратно отгибаем усик фиксатора, он ломкий
Выбиваем штифт, снимаем защитный кожух
Одну втулку уже можно достать. Чтобы достать другую, необходимо выбить трубку внутри пружины. Но не полностью а только одну сторону. Осторожно пружина очень мощная.
Изначально втулки были сделаны из фтороплатста. Они смялись буквально за 3-4 открывания/закрывания двери:
Кстати, перевернуть изношенную родную не получилось, видимо слишком большой износ, он виден на фото.
Потом были куплены втулки из капролона — это именно то, что требуется. Мне понадобилось заменить только одну втулку:
