Что означают кнопки на руле ниссан х трейл т31
Мультируль. Часть 2.
На драйве добрые люди написали уже достаточно много мануалов о том, как добавить кнопки мультимедиа на руль Nissan X-Trail 2. Однако, чтобы полностью разобраться в этом процессе и сделать все за один заход, мне пришлось собирать все эти статьи, сравнивать, анализировать и систематизировать, т.к. ни одна из них не претендует на абсолютно полный законченный мануал (никого не хочу обидеть, все авторы молодцы, без вас я бы вообще ничего не сделал и этот текст не писал).
Итак, поехали:
1. Определяемся с кнопками.
Проанализировав рынок, я выделил три варианта блоков кнопок на наш руль:
— блок с кнопкой «i». Вероятно (но это не точно!), устанавливался на автомобили с левым рулём. Приобрел для эксперимента за символическую сумму. Если устанавливать его, то блок кнопок и круиза вместе, т.к. фактура кнопок очень отличается от второго варианта (а у меня стоит блок круиза от второго варианта), как будто отлиты из разного пластика. Возможно, резисторы на микросхеме круиза тоже придётся перепаивать. Сначала думал пойти этим путём, т.к. на драйве интеграция этих кнопок описана очень подробно и назначение всех проводов уже известно, однако отсутствие кнопки «назад» перевесило удобство кнопки «i».
— блок с Али (a.aliexpress.com/_AWbtjt). Самый приятный вариант с точки зрения состояния (запчасть абсолютно новая), однако создан он то ли для китайской версии Nissan X-Trail, то ли для Nissan Qashqai. Это чётко видно по блоку круиза, такой конфигурации кнопок я нигде больше не видел. Вероятно, как и в первом варианте, придётся менять сопротивления кнопок, иначе блок управления круизом просто не поймёт, что мы там нажимаем. Т.к. стоимость более 5000 рублей, рисковать я не стал. Вариант отрезать от этого лота блок кнопок, а круиз оставить свой, также не подойдёт, т.к. кнопки будут разной фактуры, и мой внутренний идеалист расстроится.
— блок с кнопкой «Назад». Оказался наиболее простым для меня вариантом, устанавливался на машины японской сборки, текстура кнопок полностью совпадает с моим блоком круиза, как и цвета проводов в фишке подключения. На нём я и остановился.
В рамках подготовки к процессу мною приобретены:
— Салонная коса (8 кг качественных медных проводов, пойдёт в дело и не только в машину);
— Разъем с Али с наконечниками для пинования проводов (a.aliexpress.com/_AtmATH). Изначально приобретался для интеграции блока кнопок с кнопкой «i», а именно для подключения провода от этой кнопки в фишку приборной панели (да, я приобрёл целую большую фишку ради одного наконечника), но потом оказалось, что эти же пины подходят и для фишки ISO к головному устройству.;
— Набор для разборки разъёмов с Али (a.aliexpress.com/_9vepeP);
— Блок кнопок мультимедиа с кнопкой «Назад»;
— Блоки кнопок мультимедиа и круиза с кнопкой «i»;
— Два баллончика краски, подробности далее.
2. Подготовка блока к интеграции.

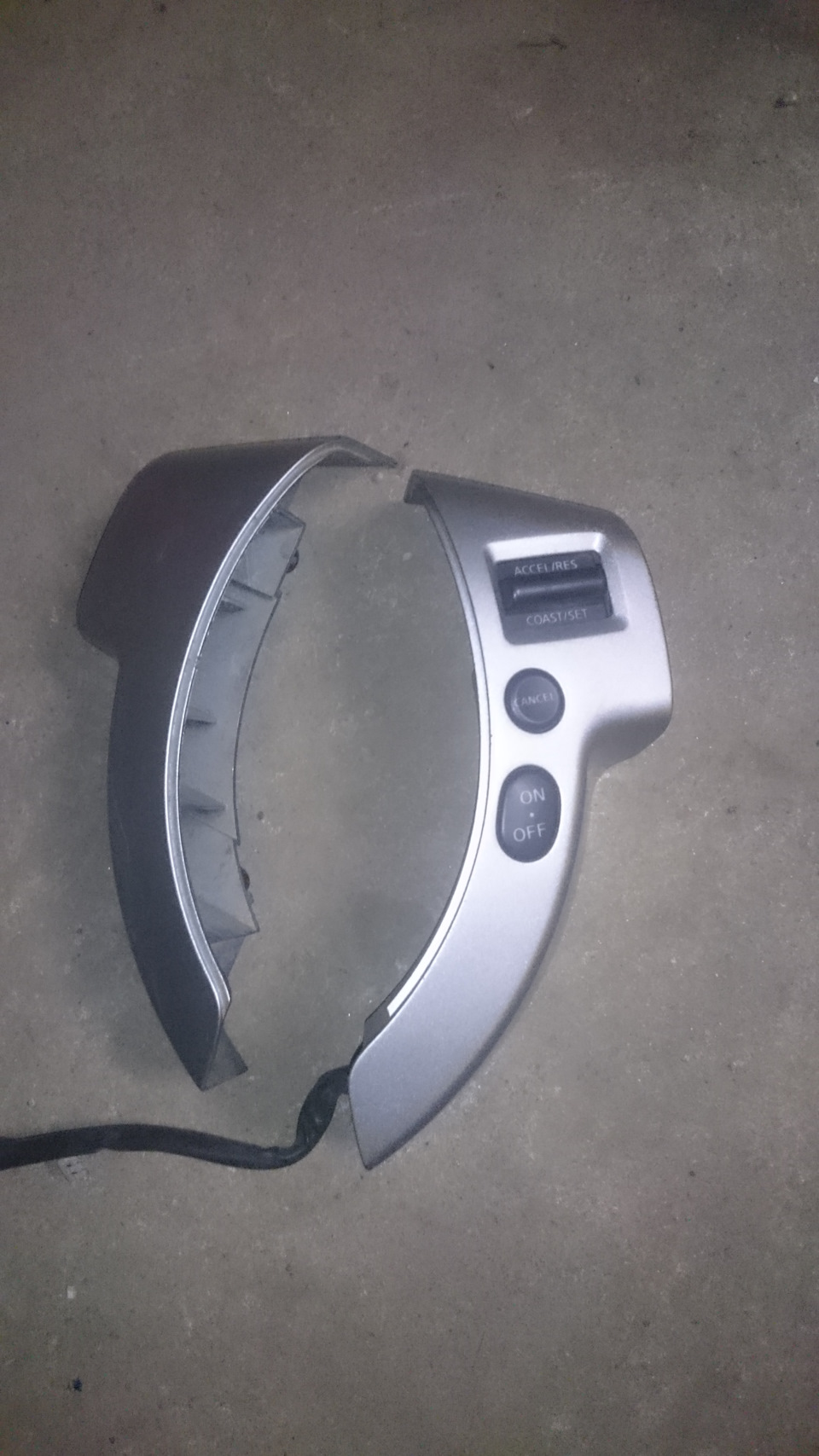

Серый пластик приобретенного мной блока кнопок был в состоянии «четвёрка с плюсом», однако я решился на эксперимент, благо было на чем потренироваться. Приобрёл два баллончика с краской:

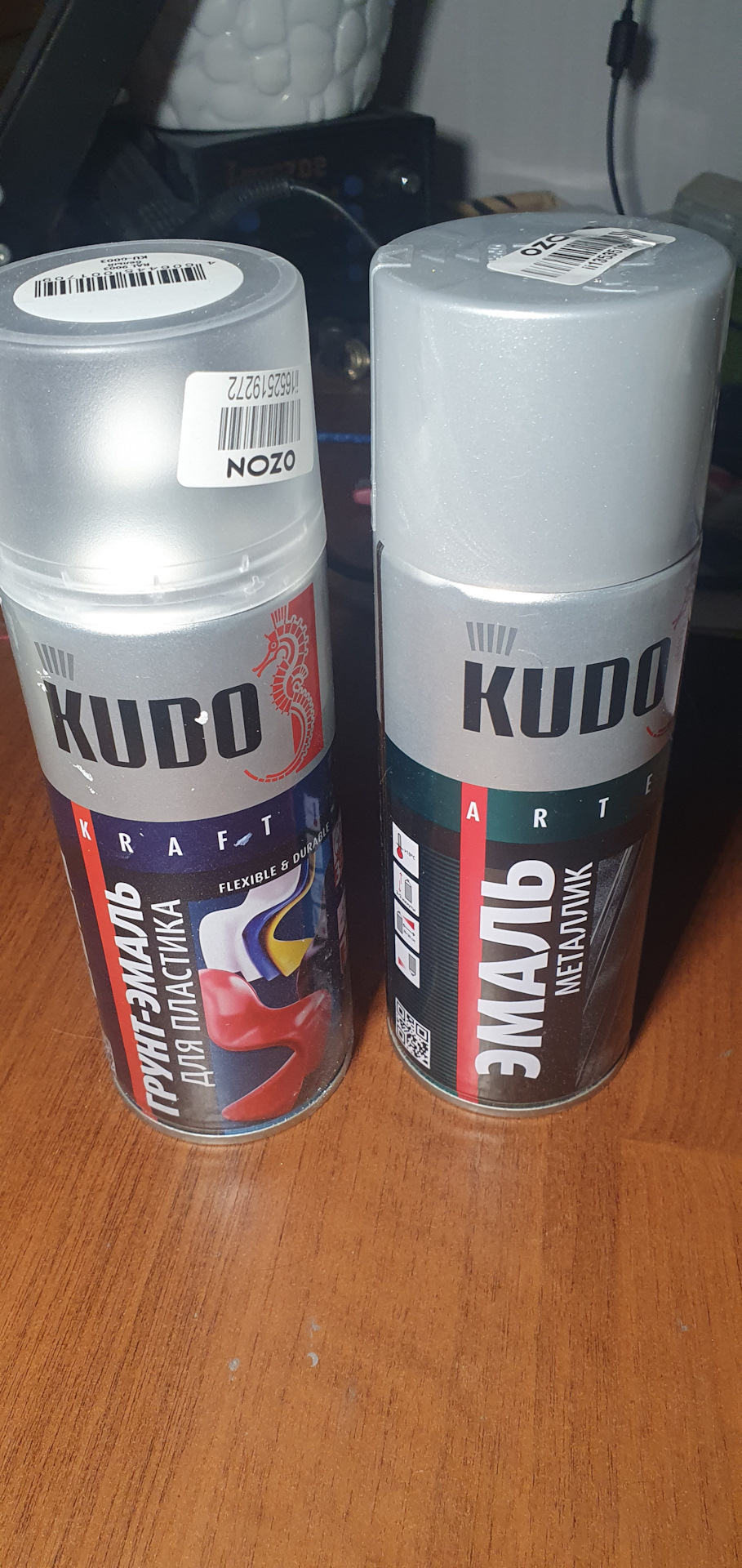

KUDO Грунт-эмаль для пластика белая KU-60XX
KUDO Эмаль универсальная металлик Silver Grain Finish ku-10xxs
Эффект получился потрясающий. Цвет почти такой же как с завода, но с металлическими крупинками, придающими объем. Дальнейшая установка в машину показала, что небольшое отличие в текстуре от других элементов салона совсем не заметно.
310 страниц подробных инструкций и пользовательских руководств по эксплуатации
Nissan X-Trail t30 за 400 тысяч. А это реально?
Nissan X-Trail 2006 год 2 л. 4WD от РДМ-Импорт
Знакомство с Nissan X-Trail T30
Стоит ли своих денег Ниссан Х-Трейл с пробегом?
Ниссан Х-Трейл/Nissan X-Trail, Т30 «ЯПОНСКИЙ БРОНЕВИЧЕК», Видеообзор, тест-драйв.
Обзор Nissan X-Trail T30 «Внедорожник за копейки»
Nissan Xtrail или Hyundai Tucson / Выбираем б/у автомобиль
2005 Ниссан Х Трейл. Обзор (интерьер, экстерьер).
TRAIL РУКОВОДСТВО по ЭКСПЛУАТАЦИИ.
РУКОВОДСТВО по ЭКСПЛУАТАЦИИ
Содержание СОДЕРЖАНИЕ В ИЛЛЮСТРАЦИЯХ ПРИБОРЫ И ОРГАНЫ УПРАВЛ.
СОДЕРЖАНИЕ В ИЛЛЮСТРАЦИЯХ
ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
ПОДГОТОВКА К НАЧАЛУ ДВИЖЕНИЯ
ПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
В СЛУЧАЕ НЕИСПРАВНОСТИ
УХОД ЗА КУЗОВОМ И САЛОНОМ АВТОМОБИЛЯ
БЕЗОПАСНОСТЬ: СИДЕНЬЯ, РЕМНИ И ПОДУШКИ БЕЗОПАСНОСТИ
КОНДИЦИОНИРОВАНИЯ ВОЗДУХА. АУДИОСИСТЕМА
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЯ И ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ
Содержание в иллюстрациях Безопасность: сиденья, ремни и п.
0. Содержание в иллюстрациях
Безопасность: сиденья, ремни и подушки
безопасности (SRS). 0-2
Внешний вид спереди и сзади. 0-3
Моторный отсек. 0-11
СИДЕНЬЯ, РЕМНИ БЕЗОПАСНОСТИ И ПОДУШКИ БЕЗОПАСНОСТИ.
СИДЕНЬЯ, РЕМНИ БЕЗОПАСНОСТИ И ПОДУШКИ
9. Крепления 150Р1Х для детских удерживающих
10. Место крепления верхней лямки детских
удерживающих систем (стр. 1-32)
1. Передние подушки безопасности (стр. 1-18)
2. Боковые подушки безопасности (стр.1-18)
3. Ремни безопасности (стр.1-11)
4. Подголовники (стр.1-8)
Боковые шторки безопасности (стр.1-18)
Передние сиденья (стр.1-2)
Пиротехнинеские преднатяжители ремней
безопасности (стр.1-26)
Задние сиденья (стр.1-7)
— Детские удерживающие системы (стр.1-27)
Содержание в иллюстрациях
1. Капот двигателя (стр.3-25)
2. Фары и указатели поворота
— переключатель (стр. 2-23)
— замена ламп (стр. 8-34, стр. 8-35 )
3. Очиститель и омыватель ветрового стекла
— переключатель (стр. 2-29)
— замена щеток стеклоочистителя (стр. 8-29)
— жидкость смывателя ветрового стекла
— переключатель (стр. 2-28)
замена ламп (стр. 8-34)
5. Вентиляционный люк в крыше* (стр. 2-34)
6. Окна с электрическими стеклоподъемниками
— переключатель (стр, 2-27)
8. Буксирный крюк (стр. 6-11)
9. Противотуманные фары*
— переключатель (стр. 2-25)
— замена ламп (стр. 8-34)
— Колеса и шины (стр. 8-41, 9-7)
— Замена поврежденного колеса (стр. 6-3)
— Табличка с информацией о шинах (стр. 9-10)
11. Боковой повторитель указателя поворота
— переключатель (стр. 2-27)
— замена ламп (стр. 8-34)
12. Наружные зеркала заднего вида (стр. 3-31)
— Замки дверей (стр. 3-5)
— Система Intelligent Key* (Р. 3-11)
— Система дистанционного управления замка
— Охранная система (стр. 3-22)
14. Блокировка замков задних дверей от
открывания со стороны салона (стр, 3-9)
*: для некоторых вариантов исполнения автомо
Содержание в иллюстрациях
вид АВТОМОБИЛЯ СЗАДИ
1. Дверь багажного отделения (стр. 3-26)
— Система Intelligent Key* (Р. 3-11)
— Система дистанционного управления замка
Стеклоочиститель и смыватель заднего стекла
— переключатель (стр. 2-30)
— жидкость смывателя стекла (стр.8-19)
— замена ламп (стр. 8-34)
Электрооботреватель заднето стекла (стр. 2-31)
5. Указатели поворота
— переключатель (стр. 2-27)
— замена ламп (стр. 8-34)
6. Лючок заливной горловины топливного бака
— открывание (стр. 3-28)
— рекомендуемое топливо (стр. 9-2)
7. Рейлинги* (стр. 2-45)
8. Противотуманный фонарь (а/м с левостронним
управлением) или фонарь заднего хода (а/м с
— выключатель противотуманного фонаря
— замена ламп (стр. 8-34)
9. Фонарь заднего хода (а/м с левостронним уп
равлением) или противотуманный фонарь (а/м
с правосторонним управлением)
— выключатель противотуманного фонаря
— замена ламп (стр. 8-34)
10. Стоп-сигнал/Задний габаритный фонарь
— замена ламп (стр. 8-34)
*: для некоторых вариантов исполнения автомо
Содержание в иллюстрациях
8. Задние индивидуальные плафоны освещения*
9. Плафоны освещения салона* (стр. 2-46)
10. Крючки для одежды (стр. 2-43)
11. Плафоны освещения багажного отделения*
12. Рычаг стояночного тормоза
13. Ящик для мелких вещей в центральной консоли
14. Задние подстаканники* (стр. 2-41)
15. Подлокотник на заднем сиденье* (стр. 1-10)
16. Багажное отделение
— вещевые отделения (стр. 2-37)
— крюки для крепления багажа (стр. 2-42)
— шторка багажного отделения (стр. 2-44)
— электрическая розетка (стр. 2-36)
*: для некоторых вариантов исполнения автомо
1 Внутреннее зеркало заднего вида (стр. 3-30)
2, Держатель солнцезащитных очков (стр. 2-39)
3, Плафоны освещения передней части салона
4. Вентиляционный люк в крыще* (стр. 2-34)
5. Солнцезащитные козырьки (стр. 2-45, стр. 3-33)
— выключатель стеклоподъемника (стр. 2-32)
— выключатель системы центральной блоки
ровки замков дверей (а/м с левосторонним
управлением) (стр. 3-8)
— клавиша управления наружными зеркалами
заднего вида (стр. 3-32)
Передние подстаканники (стр. 2-40)
Содержание в иллюстрациях
РАСПОЛОЖЕНИЕ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
АВТОМОБИЛИ С ЛЕВОСТОРОННИМ
УПРАВЛЕНИЕМ
1. Подстаканник (стр, 2-40)
2. Переключатель света фар и указателей пово
рота (стр.2-23) / Выключатель противотуман
ных фар (стр. 2-25)
3. Переключатель на рулевом колесе*
— управление аудиосистемой* (стр. 4-56)
— управление жидкокристаллическим дисп
— управление мобильным телефоном, под
ключаемым к системе громкой связи с
помощью беспроводного интерфейса Blue
tooth (для а/м без навигационной системы)*
— управление мобильным телефоном, под
ключаемым к системе громкой связи с
помощью беспроводного интерфейса Blue
tooth (для а/м с навигационной системой)»
Подушка безопасности водителя (стр. 1-25)/
Кнопка включения звукового сигнала (стр.2-32)
Стрелочные указатели и приборы (стр. 2-6)/
Часы (стр. 2-35)
6. Органы управления системой поддержания
постоянной скорости движения* (стр. 5-35)
7. Переключатель очистителя и смывателя (стр. 2-29)
8. Центральная вентиляционная решётка (стр. 4-9)
9. Навигационная система** или центральное ве
щевое отделение* (стр. 2-38)
— монитор заднего вида* (стр. 4-6)
10. Верхнее вещевое отделение (стр. 2-38)
11. Аудиосистема* (стр. 4-14) или центральное
вещевое отделение* (стр. 2-38)
— управление мобильным телефоном, под
ключаемым к системе громкой связи с
помощью беспроводного интерфейса Blue
tooth (для а/м без навигационной системы)’
— управление мобильным телефоном, под
ключаемым к системе громкой связи с
помощью беспроводного интерфейса Blue
tooth (для а/м с навигационной системой)»
12. Подушка безопасности переднего пассажира
13. Переключатель корректора фар* (стр. 2-26)
14. Выключатель омывателей фар* (стр. 2-27)
15. Рукоятка открывания капота (стр. 3-25)
Содержание в иллюстрациях
Крышка блока предохранителей.
Крышка блока предохранителей (стр. 8-31)
Выключатель ходовых огней* (стр. 2-28)
Выключатель электронной системы динами
ческой стабилизации* (стр. 5-30)
Фиксирующий рычаг регулируемой рулевой
Замок зажигания/блокировки рулевого колеса
Сигнализатор не пристегнутого ремня безопас
ности (для пассажиров на задних сиденьях)
(стр. 2-18)
Выключатель электрического обогревателя
заднего стекла и наружных зеркал (стр. 2-31)
Выключатель обогрева сидений* (стр. 1-6)
Электрическая розетка (стр. 2-36)
Кнопка включения системы контроля движения
на спуске (НОС)* (стр. 5-33)
Переключатель режимов работы системы пол
ного привода (4\Л/0)* (стр. 5-24)
Селектор диапазонов и рычаг переключения
— автоматическая коробка передач (АКП)
— бесступенчато-регулируемая передача или
вариатор (СУТ) (стр. 5-19)
— механическая коробка передач (МКП)
Органы управления системой отопления и
кондиционирования воздуха (стр. 4-10)
Выключатель аварийной световой сигнализации
Перчаточный ящик (стр. 2-38)
Боковая вентиляционная решётка (стр. 4-9)
для некоторых вариантов исполнения автомо
; Смотри отдельное «Руководство пользователя
навигационной системой» (при наличии).
Содержание в иллюстрациях
СТРЕЛОЧНЫЕ УКАЗАТЕЛИ И ПРИБОРЫ
Указатель уровня топлива (стр. 2-12)
Жидкокристаллический дисплей (стр. 2-7)
— отображение выбранного положения селек
тора АКП* (стр. 2-8, стр. 5-14)
отображение положения селектора СУТ*
вывод показаний одометра/счетчика пробе
га на две поездки (стр. 2-10)
вывод показаний маршрутного компьютера
(стр. 2-9)
отображение времени (стр. 2-8)
Вывод информации об уровне и необходи
мости замены моторного масла* (стр. 2-11)
Указатель температуры охлаждающей жидкос
ти двигателя (стр. 2-13)
Спидометр (стр. 2-7)
Индикаторы и сигнализаторы (стр. 2-14)
Кнопка для установки показаний часов (стр. 2-35)
Кнопка переключения показаний маршрутной
компьютера или сброса показаний одометре
(стр. 2-7, стр. 2-9)
№80. Штатная установка Cruise Control в Nissan X-Trail NT31 Japan + Подсветка кнопок руля!
Hi my friend хD
Welcome to my Discovery Every Day ☑
Долго мы шли к реализации данной цели…совместно с моими товарищами: Aleksandrxar1970 и Axdvert
Задумка реализовать Cruise Control в моем Nissan X-Trail NT31 Made in Japan, появилась давно.
* Первое что я прикупил, еще в далеком 2017 году, были кнопки на рулевое колесо.
С них то все и началось =D
Цена вопроса: 1500р.
А так же в процессе подключения нам понадобилось:
* Блок управления двигателем Nissan X-Trail 31 Японец с Cruise Сontrol — R7 A59-D89 E6Q 9Z11, 2009-12-11 (дата производства) — 1500р.
* Фишки с Nissan March — кузов: K13, двигатель: HR12DE, OEM: A56-G75 T6A 1917 – 500р.
Фишки 1 в 1 коса X-Trail 31 Restyle Япония!
По стечению обстоятельств год авто у меня 2010г. — переходного времени, коса стоит штатно Restyle.
* Провод монтажный 3 х 0,75 мм AutoMarine TW03, 3 метра — 210р.
* Гофра разрезная 6,8 мм 3 метра – 75р.
* Стяжки нейлоновые устойчивые к истиранию 150мм х 3,6 мм 1 уп. – 120р.
* Провод 1 метр. — валялся в гараже.
ВНИМАНИЕ!
В ПРОЦЕССЕ УСТАНОВКИ CRUISE СONTROL — КЛЮЧИ ОТ АВТО ОСТАЮТСЯ НЕ ТРОНУТЫМИ!
НИЧЕГО ПРОПИСЫВАТЬ НЕ НАДО!
ТАК КАК КЛЮЧИ ПРИВЯЗАНЫ В ВСМ* А НЕ НА БЛОК ДВИГАТЕЛЯ!
ВСЕ ЧТО НЕОБХОДИМО ЭТО ПОДРУЖИТЬ ВСМ* С БЛОКОМ ДВИГАТЕЛЯ C CRUISE СONTROL!
*BCM (Body Control Module).
После успешной замены старого блока на новый, будет появляться ошибка P1564.
НЕ ПУГАЕМСЯ! Это не подключен Cruise Сontrol.
Обновляем баранку до рейстайлинга. Часть #1 — электрика кнопок.
Для всех неравнодушных с чесоткой в руках и желанием чего-нить поделать, пишу сей пост.
Чуть ранее уже описывал девайс, который не спеша появился во время долгих зимних вечеров — тынц.
Создание сего чуда можно разделить на несколько частей, при этом можно остановиться на первых двух, получив самоудовлетворение:
1. механическая;
2. электрическая «хочу мультикнопочки, как было» — доводка кнопочек, чтоб всё работало, как им положено;
3. электрическая/механическая «а как-же обогревайка» — подключение обогрева руля и кнопочки обогревайки;
4. электрическая «дополненная» — прикручивание прибамбасов бурной и неугомонной фантазии, в моем случае доработка дополнительных кнопок под старт/стоп и управления панелькой ).
В этой части пойдет речь про мультикнопочки, а точнее: как их привести в работу под т31, а точнее обеспечить работу круиз, подсветки и управления майфуном.

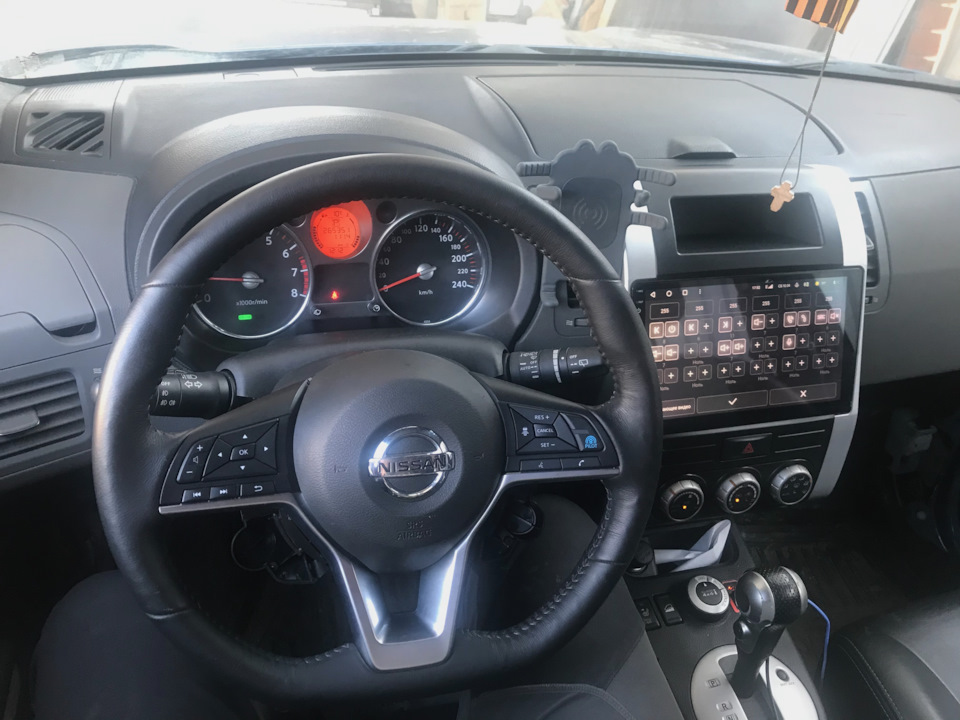

Фоточка руля после установки (уже езжу на нём, но пункты 3 и 4 в процессе доработки)
Сразу оговорюсь, работу кнопок под майфун не переделывал под родную магнитолу, т.к. у меня андройд с функцией обучения и было достаточно корректно подключить на улитку (подрулевой шлейф). Но тем кто захочет привести и это в норму родного руля, ниже схемы помогут.

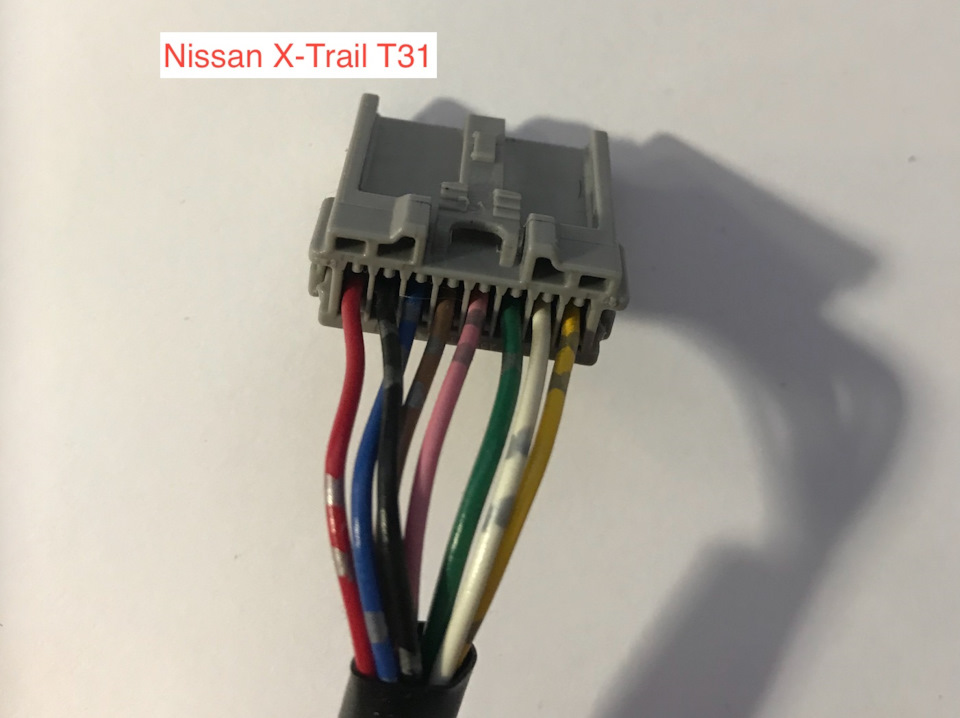

Был проведен обратный инжиниринг кнопок родного руля (тут сорян, не стал нумеровать разъем улитки согласно документации и схемам от икса, не было никакого желания тратить время):

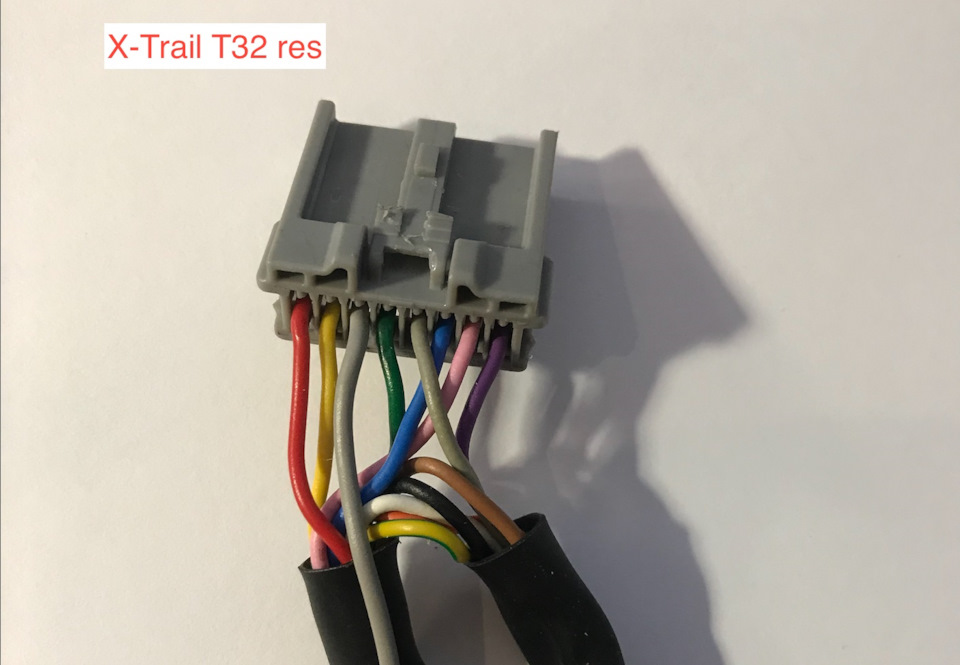

И был проведен обратный инжиниринг кнопок руля от t32 рестайлинг (элементы подсветки обрезал на схеме, иначе совсем мелко получалось, да и не интересуют нас они, подсветка работает и кстати сделана более цивильно на t32 (добавили конденсаторы защищающие от всплесков тока):
Как видно из схемы, кнопки разбиты на 3 блока:
* блок кнопок круиз контроля
* блок кнопок основных функций для майфуна (громкость, переключение вперед/назад, телефон снять/положить)
* блок кнопок дополнительно чего-либо, которые можно вывести либо на майфун (и потерять кнопку «i», которая продублирована, чтоб не тянуться к панели приборов), либо подключить на панель приборов (и тогда любая нажатая кнопка из данного блока на типовой панели будет считываться как кнопка «i», что — расточительно ;). Пока не доделал LCD панельку, данные кнопки отправил при подключении на майфун.
На родном руле тоже можно считать, что 3 блока, только 3-й блок состоит из одной кнопки — «i».

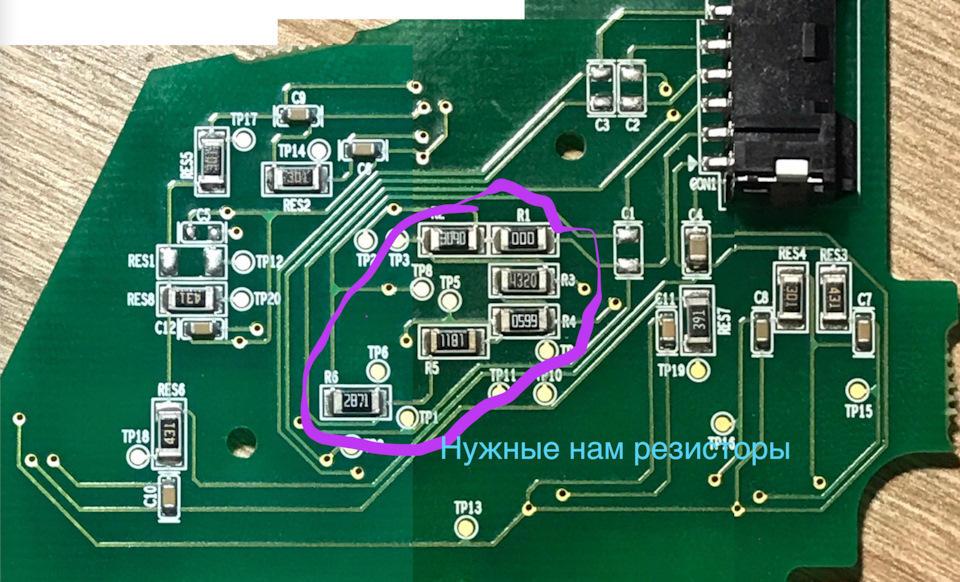

Что касаемо резисторов, то необходимо перепаять их на плате с кнопками круиз-контроля, там задействованы резисторы размера SMD 1206 (так как плату фотографировал при макро-съемке и потом склеивал, получилась странная, но информативная фотка):
У меня возникла сложность с последним сопротивление на 2.49 kOm, его сделал из двух параллельных резисторов, вспомнив азы школы, а точней закон Ома ))).
Конечная схема, как должно стать:
Из допов, что модернизировал по ходу:

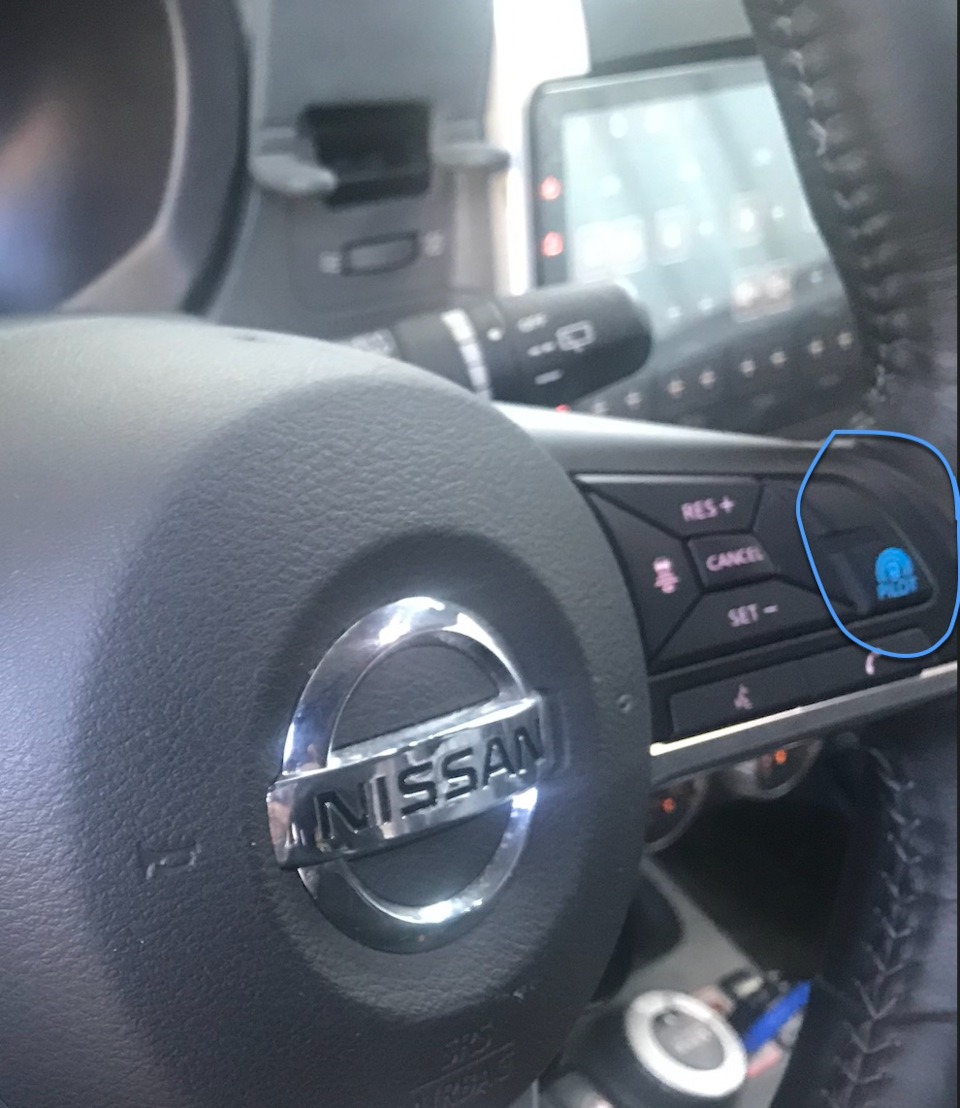

добавил кнопку и подсветку не задействованной кнопки над «PILOT», на плате кнопка есть, просто на неё идет резистор с сопротивлением «0» и нужно чутка доработать напильником саму кнопку, сделать толкатель резинки из подходящих материалов. Позже планирую сделать гравировку и запилить какую-нибудь функцию, например открытие ворот ))):

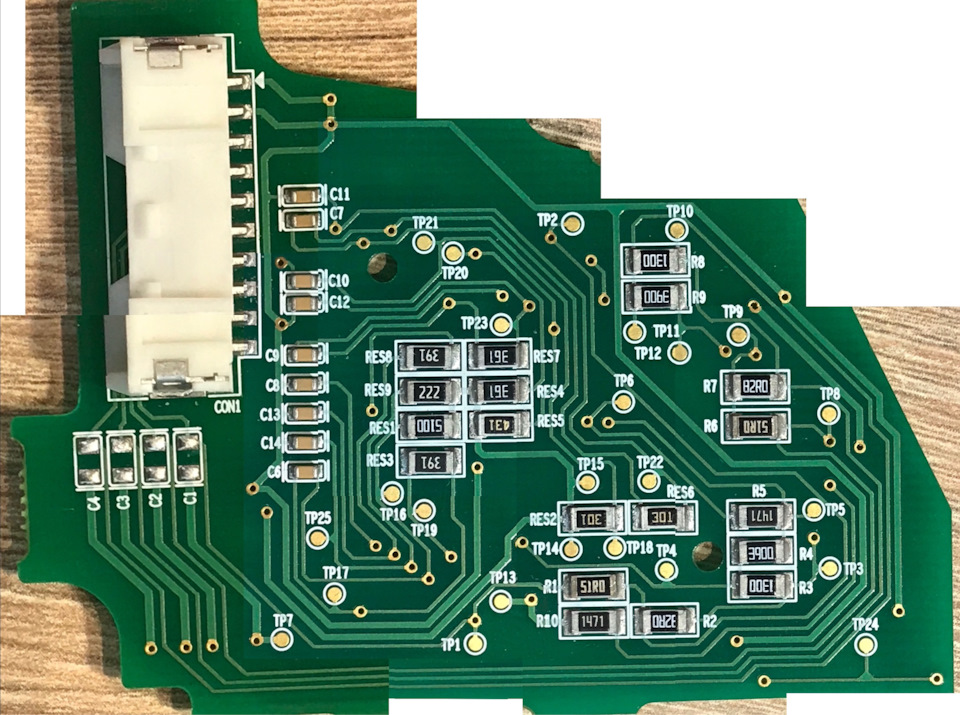

p/s: На всякий случай фото платы левой стороны (медийных кнопочек), вдруг кому понадобится:
На этом по электрике по пункту 2 — всё.
Всем добра!
