Что означает установочная мощность комплексной системы безопасности

Что такое комплексные системы безопасности (КСБ)?

Почему выбирают нашу компанию:

Виды подсистем входящие в КСБ

Комплексная система безопасности объекта может формироваться из таких модулей:

Как организовать комплексную систему безопасности предприятия?

Федеральный закон № 184 осуществляет техническое регулирование, он применим для любых типов обеспечения безопасности, которую он формулирует, как отсутствие рисков для жизни и здоровья людей, для окружающей среды, для государственного или муниципального имущества, имущества организаций и физических лиц.

Как заказать услуги компании «ТатПрофИнжиниринг»

Ждем ваших заявок в наших офисах и дистанционно: по телефону, по электронной почте, на сайте онлайн. Мы гарантируем адекватное решение задач безопасности, соответствие оборудования и системы особенностям вашего объекта, своевременный монтаж систем пожаротушения и других необходимых модулей, точное выполнение договорных обязательств, своевременное техническое сопровождение. У нас вы сможете заказать проектирование и монтаж СКС, систем связи, пожарной сигнализации, систем контроля управления доступом, систем распознавания лиц.

Источник

Комплексные системы безопасности на крупных объектах

Комплексные системы безопасности

Доброго дня уважаемый читатель. Я расскажу об устройстве сетей и вообще о принципиальной схеме работы комплексных систем безопасности. Говоря «комплексные системы безопасности» (далее — КСБ), я имею ввиду набор оборудования, программного обеспечения и инженерных сооружений. Для чего они нужны? КСБ создаются для защиты от террористических угроз, от несанкционированного проникновения, для контроля всей территории, зданий и периметра объекта охраны, ну и от «дурака», конечно. В настоящий момент данными системами в основном оснащаются энергетические объекты, крупные заводы и прочие «критичные» элементы.

Рис. 1. Периметр в одно ограждение без каких-либо дополнительных средств обнаружения.

Рис. 2. Периметр в одно ограждение со спиральным колючим барьером и (возможно) трибоэлектрическим чувствительным элементом по низу ограждения от шкафчика.

Не лучше ли собак пустить с охраной? На этот вопрос трудно однозначно ответить, тем более есть постановление правительства об обязательном оснащении некоторых категорий объектов. Постановление является документом специального пользования, поэтому речь о нем в статье не пойдет, как не пойдет и речь о нюансах из данного постановления. Чтобы ничего не нарушить и никого не обидеть, ограничимся основными принципами защиты объектов и опишем отдельные примеры функционирования подобных систем.

Для того, чтобы определить, интересно это вам или нет, опишу картину происходящего:

Нарушитель, пробираясь через сетчатое ограждение с колючей проволокой, перелезет его или перекусит (перепилит) в любом случае. В этот момент сработает вибрационное средство обнаружения (или его разновидность), способное воспринимать разные частотные диапазоны. На место проникновения повернутся камеры и на пульте охраны данный участок выведется крупным планом. Следом за ограждением идет охранная зона (без мин), но с установленными на ней радиолучевыми датчиками. Попав в поле радиолучевых датчиков, нарушитель усилит режим тревоги, увеличится интенсивность освещения данного участка, появится дополнительное уведомление с номером участка проникновения на плане и с видеоинформация. К данному моменту уже подъедет группа быстрого реагирования, которой достаточно первого предупреждения и видеозаписи с камеры. Далее нарушитель будет подходить ко второму, внутреннему рубежу ограждения, а с внутренней и внешней стороны его будут ждать вооруженные охранники.

Техническая часть. Общие сведения

Говоря упрощенно, система имеет единый центр обработки данных, обычно хватает одной 19″ серверной стойки и пару-тройки серверов в ней. Естественно, говоря «центр обработки данных» я имею ввиду маленькое помещение аппаратной, оснащенное всем для нормальной работы оборудования. Данные сервер получает от периферийных коммутаторов, собирающих информацию непосредственно с датчиков, обрабатывает, анализирует, архивирует и реагирует. Коммутаторами могут выступать любые температуростойкие, влагонепроницаемые промышленные коммутаторы. В таких коммутаторах обычно есть порты под SFP и несколько портов Ethernet. Данные на коммутатор поступают с видеокамер (запитанных обычно по POE) и с блоков охранного оборудования, имеющих порты ethernet или подключенные через преобразователь портов.

К блокам охранного оборудования информация приходит по (тут уже много вариантов):
— сухому контакту;
— промышленному интерфейсу RS485;
— тот же ethernet.

Но чаще всего — это аналоговые не адресные датчики.

Техническая часть. Периметр

Теперь о принципе работы подробнее. У условного объекта есть периметр. Пусть нашим объектом будет огромный завод или электростанция, длина периметра которой чуть более 3-х километров, а может и пяти. Обычно для простоты восприятия периметр разбивают на участки от 100 до 250 метров. Говоря о простоте восприятия, я немного лукавил, помимо простоты восприятия датчики обнаружения — не важно какие — триброэлектрические, радиолучевые, на акселерометрах или другие — обычно работают до 200 метров (однако существуют и на основе оптического кабеля, они намного более дальнобойные). Ворота обычно считаются отдельным участком, на ворота устанавливается отдельная стационарная камера в помощь куче периметровых поворотных. Смотрим на наш периметр в разрезе и видим, вот что:

Рис. 3. Периметр с существующим внешним бетонным ограждением, оснащенным козырьком.

Таким образом, все охранные системы периметра работают вместе и основаны на разных физических принципах. В этом деле еще очень много нюансов — таких, как противоподкопная решетка, также оснащенная вибрационными датчиками и прочее.

К сожалению, информации очень много и подробно рассматривать каждую часть — очень объемно. Однако можно выхватить определенные пласты и описать их в технических подробностях. Хотелось бы выяснить какие аспекты, было бы интересно написать уже менее «общую» статью по конкретной теме.

А. О чем хотелось бы продолжить в следующей статье:
Техническая часть. Типы датчиков.
В случае удачного присоединения к сообществу я обязуюсь рассказать о видах применяемых датчиков (в большинстве случаев), все они разных производителей и основаны на разных принципах воздействия и получения информации.

Б. Техническая часть. Передача информации.
О передаче информации здесь знает большинство и многие больше меня, также встречался ряд довольно подробных статей о применении оптики, однако я могу подойти к этой проблеме с других сторон и описать остальные аспекты проблем и решений.

Источник

Комплексная система безопасности производственного объекта. Стойкость к воздействию внешних факторов в реальных условиях эксплуатации

Витольд Василец
Руководитель бюро ООО «Московский электроламповый завод»

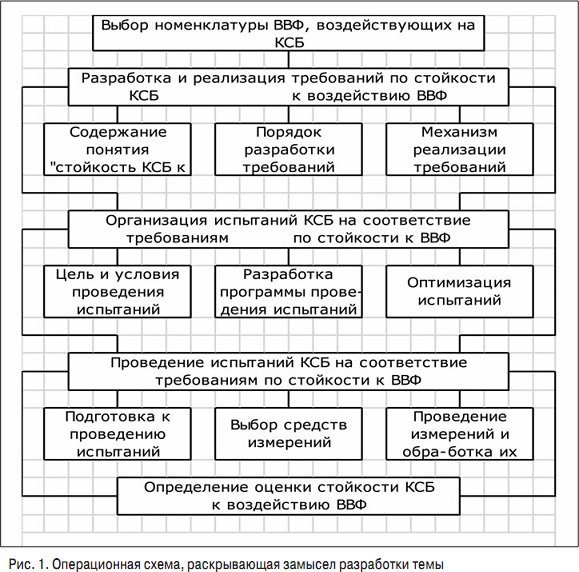

В рамках операционной схемы, приведенной на рис. 1, рассмотрим методический подход к определению оценки стойкости комплексной системы безопасности производственного объекта (ПО) к воздействию внешних климатических, механических, магнитных, электрических и электромагнитных факторов (внешние воздействующие факторы – ВВФ) в реальных (действительных) условиях эксплуатации КСБ.

Основные термины

Используемые в статье ключевые понятия трактуются следующим образом:

Определение реальных условий эксплуатации

Предполагается, что в зависимости от местонахождения ПО его комплексная система безопасности может эксплуатироваться в одной из климатических зон по ГОСТ Р ИСО 14050–99, а именно в зоне:

Особенности климатической зоны, в которой находится ПО с КСБ, и специфика производственной среды (стационарная случайная вибрация, наличие электромагнитных помех, запыленность воздуха и т.д.) определяют реальные условия эксплуатации КСБ.

Выбор номенклатуры ВВФ, воздействующих на КСБ

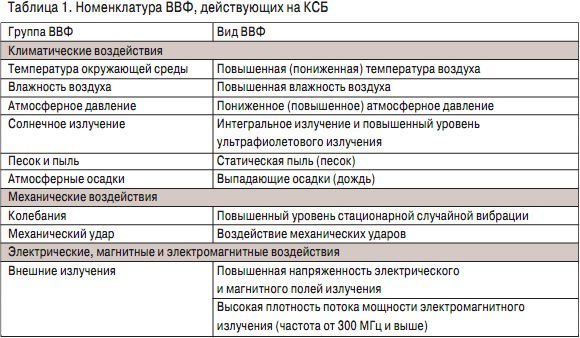

Номенклатура ВВФ, воздействие которых на КСБ может привести к нарушению работоспособности ФП или повреждению отдельных технических средств (устройств) КСБ, приведена в табл. 1.

В соответствии с ГОСТ Р 53480–2009 под работоспособностью ФП понимается состояние подсистем, при котором значения всех параметров, характеризующих способность выполнять заданные функции, соответствуют требованиям конструкторской документации (КД). Повреждение технических средств (устройств) – это событие, заключающееся в нарушении исправного состояния указанных средств (соответствия их всем требованиям КД) при сохранении работоспособного состояния.

Разработка и реализация требований по стойкости КСБ к воздействию ВВФ

Стойкость КСБ к воздействию ВВФ является одним из основных свойств КСБ, составляющих ее качество. Отождествляя КСБ (по принадлежности) с продукцией по разовому заказу, под качеством КСБ здесь понимается (по ГОСТ 15467–79) нижеперечисленная совокупность свойств КСБ, обусловливающих ее пригодность для применения по назначению:

Стойкость КСБ к воздействию ВВФ обеспечивается в процессе разработки (проектирования) и испытаний КСБ (входящих в ее состав ФП). Она оценивается по уровню обеспечения работоспособности функциональных подсистем КСБ, под которым понимается относительный (удельный) показатель одного или нескольких свойств ФП (из числа чувствительных к воздействию ВВФ), которые характеризуют способность ФП выполнять заданные функции.

Порядок разработки требований

Требования по стойкости КСБ к воздействию ВВФ устанавливают в техническом задании ПО (заказчик) на разработку или совершенствование КСБ по согласованию со специализированной организацией – разработчиком КСБ (контрагентом ПО). Нормативный уровень ВВФ для конкретной климатической зоны, в которой находится ПО, определяют по техническому регламенту на КСБ, а при его отсутствии – руководствуясь положениями иных действующих нормативно-технических документов в предметной области.

При необходимости проводят проектно-изыскательские работы для уточнения условий эксплуатации технических средств (устройств) КСБ в местах их размещения, осуществления «привязки» мест установки указанных средств, определения основных трасс и способов прокладки кабельных соединительных линий.

Механизм реализации требований

Требования по стойкости КСБ к воздействию ВВФ реализуют в рамках системы управления качеством (СУК) КСБ с привлечением средств обеспечения, указанных в табл. 2.

В рамках данной статьи СУК определяется как совокупность управляющих органов и объектов управления, взаимодействующих с помощью информационных и материально-технических средств при управлении качеством КСБ на стадиях ее жизненного цикла.

Управляющие органы СУК – это координаторы (инженерно-технические подразделения ПО и его контрагента), осуществляющие методическое руководство работами по обеспечению качества КСБ при ее разработке, изготовлении, испытаниях и вводу в действие на ПО. К объектам управления в СУК относят:

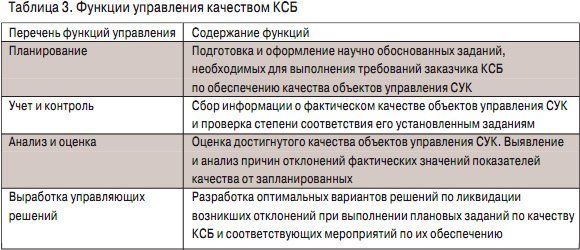

Система управления качеством КСБ предусматривает планирование, учет и контроль, анализ и оценку, выработку управляющих решений по выполнению заданных требований по обеспечению качества КСБ. Содержание указанных функций управления приведено в табл. 3.

Эффективность функционирования СУК достигается путем осуществления следующих мероприятий:

Приемлемым для практики критерием эффективности функционирования КСБ может быть полнота выполнения требований и норм по обеспечению качества КСБ, установленных в действующих нормативно-технических документах и плановых заданиях.

Ответственность за пригодность СУК, принятой на ПО и у его контрагента для управления качеством КСБ, несет юридическое лицо, от имени которого декларируется эффективность функционирования СУК.

Организация испытаний КСБ на соответствие требованиям по стойкости к ВВФ

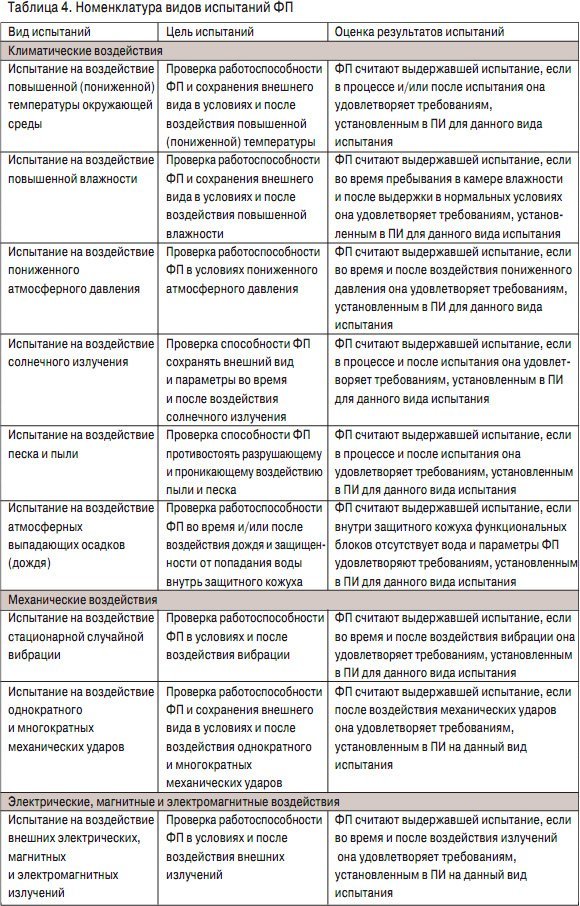

Испытания КСБ (входящих в ее состав ФП) на соответствие требованиям по стойкости к ВВФ проводят для подтверждения способности КСБ сохранять работоспособное состояние и стабильность параметров в пределах установленных норм в условиях и после воздействия ВВФ (см. табл. 1).

Специфичность конструктивного исполнения КСБ диктует необходимость разукрупнения системы применительно к возможностям лабораторного (стендового) оборудования контрагента ПО или аккредитованной испытательной лаборатории. Уровень разукрупнения КСБ выбирают с учетом конструктивных и функциональных связей, устанавливающих зависимость количественных и качественных характеристик объектов разукрупнения от характеристик КСБ в целом.

Разработка программы проведения испытаний

Программа испытаний является прерогативой контрагента ПО и привлекаемых им управляющих органов СУК и устанавливает:

Оптимизация испытаний

Предусматривает сокращение объема испытаний ФП за счет:

Проведение испытаний

Испытания ФП согласно ПИ проводят на лабораторном (стендовом) оборудовании соответствующего назначения, аттестованном по требованиям ГОСТ Р 8.562–97. Для обеспечения измерений характеристик ВВФ и параметров ФП заблаговременно выполняют следующие мероприятия:

Выбор средств измерений

Осуществляется с учетом требований ГОСТ Р 8.000–2000 «ГСИ. Основные положения». Средства измерений характеристик ВВФ и параметров ФП должны обеспечивать:

Кроме того, средства измерений должны удовлетворять требованиям по обеспечению безопасности работы с ними и времени готовности, а персонал, работающий с указанными средствами, – обладать навыками в проведении измерений.

Измерения и обработка их результатов

Измерения характеристик ВВФ и параметров ВП, подлежащих контролю, выполняются в условиях и режимах, предусмотренных ПИ. Для оценки работоспособности ФП в программе испытаний устанавливают нормативные (требуемые) значения контролируемых параметров ФП и критерии соответствия предъявленным требованиям.

Обработка результатов измерений предусматривает выполнение следующих операций:

Материалы обработки результатов измерений являются основанием для определения оценки стойкости ФП конкретного назначения к воздействию ВВФ в реальных условиях эксплуатации КСБ.

Определение оценки стойкости КСБ к воздействию ВВФ

Согласно описанным процедурам определение оценки стойкости КСБ к воздействию ВВФ практически осуществляется на основе комплексного анализа результатов испытаний ФП, перечень которых приведен в табл. 4. Правомерность указанного подхода базируется на признании того, что КСБ считается выдержавшей испытания, если в процессе и после испытаний входящие в ее состав ФП удовлетворяют всем требованиям, значащимся в ПИ.

Опубликовано: Журнал «Системы безопасности» #6, 2018

Источник

Что означает установочная мощность комплексной системы безопасности

5 Комплексные системы безопасности (КСБ)

5.1 Общие положения

5.1.1 Комплексные системы безопасности (КСБ) объектов различного назначения и различной значимости — это автоматизированные иерархические сложные (относительно выполняемых целевых задач и обеспечиваемой функциональной надежности) системы.

5.1.2 Назначением КСБ, в общем случае, является обеспечение комплексной защиты объектов от техногенных аварий, пожаров, криминальных проявлений, нештатных (сверхнормативных) природно-климатических воздействий, последствий стихийных бедствий, ошибочных (случайных или преднамеренных) действий людей (в т.ч. — персонала объекта).

В обоснованных случаях в задачи объектовых КСБ могут входить функции защиты информации по ГОСТ Р 50739, контроля ситуаций и процессов по ГОСТ Р 22.0.07, ГОСТ Р 22.1.01, ГОСТ Р 22.1.12, ГОСТ Р ИСО 9000, нештатное (аварийное) состояние которых способно нанести значимый ущерб (вред) объекту и окружающей природной среде.

5.1.3 Структурно КСБ объектов представляют собой алгоритмически упорядоченные и взаимосвязанные совокупности централизованно управляемых функционально самостоятельных технических подсистем конкретного целевого назначения, а также средств инженерного обеспечения объектов и занимаемой ими территории, сетей технических средств иного назначения, используемых на объектах (например, локальных компьютерных сетей).

Технические средства и подсистемы, включаемые в КСБ, изготавливаются как самостоятельные изделия по технической документации, входящей в комплект поставки предприятий-изготовителей.

5.1.4 Состав, построение, иерархию, алгоритмы и приоритеты взаимодействия технических составляющих КСБ определяют в зависимости от назначения, значимости, необходимости взаимодействия с ЕДДС, пространственной протяженности, топологии, дислокации на местности, ландшафта местности, функциональных, архитектурных, исторических и строительно-конструктивных особенностей объекта и оценки его имущественных фондов, а также после определения обоснованного и приемлемого перечня нейтрализуемых угроз.

5.1.5 Объективным критерием оценки при выборе технических составляющих КСБ является технико-экономическое обоснование (ТЭО).

Разработка ТЭО входит в подготовку технического задания на проектирование КСБ.

5.2 Состав КСБ

5.2.1 В соответствии с [2—5,7], ГОСТ Р 22.1.12, ГОСТ Р 50775, ГОСТ Р 50776 в состав КСБ должны входить следующие технические подсистемы:

— охранной и тревожной сигнализации;

— контроля и управления доступом;

— теле/видеонаблюдения и контроля;

— пожарной автоматики (пожаротушения, противодымной защиты, оповещения, эвакуации);

— инженерно-технических средств физической защиты;

— инженерного обеспечения объекта:
электроосвещения и электропитания;
газоснабжения;
водоснабжения;
канализации;
поддержания микроклимата (теплоснабжение, вентиляция, кондиционирование).

5.2.2 Состав и количество объектовых подсистем КСБ (5.2.1) могут варьироваться в зависимости от назначения и значимости защищаемого объекта и конкретных условий по комплексному обеспечению его безопасности.

5.2.3 В случае возникновения на объекте угрожающей и/или чрезвычайной ситуации (ГОСТ Р 22.1.12) технические средства подсистем КСБ должны обеспечивать формирование служебного и/или тревожного извещения(ий) для оповещения персонала и других людей, находящихся на объекте, а при необходимости — и передачу извещения(ий) вовне защищаемого объекта (например, в ЕДДС) и прием управляющих команд извне защищаемого объекта (из ЕДДС).

5.2.4 В качестве каналов и средств передачи служебных и/или тревожных извещений и сообщений в КСБ применяют: специально проложенные проводные линии; выделенные и переключаемые телефонные линии ГТС и внутренних АТС объекта; радио- и телевизионные каналы; радиотрансляционные сети, сети электропитания, оптоволоконную и лазерную технику.

Для передачи визуальной и акустической информации а КСБ применяют звуковую и световую технику, факсимильную связь.

5.2.5 Состав технических подсистем и технических средств для проектирования КСБ определяют в ТЗ.

5.3 Требования к проектированию КСБ

5.3.1 Проектирование КСБ по ГОСТ Р МЭК 61160, ГОСТ Р ИСО 10006, ГОСТ Р ИСО 9001, ГОСТ 21.101, по строительным нормам и правилам, утвержденным Минстроем России [29], следует проводить на основе ТЗ, которому должно предшествовать экспертное обследование объекта.

Цель обследования — определение комплекса мероприятий по защите объекта на основе обоснованных технических решений.

5.3.2 Обследованию подлежит вся инфраструктура объекта: отведенная территория, инженерные сооружения периметра территории, здания, строения, сооружения на территории и их помещения, электроосвещение, электроснабжение, инженерные коммуникации, средства связи, условия транспортного обслуживания, рельеф и ландшафт прилегающей местности, подъездные пути, удаленность от ближайших региональных/муниципальных подразделений правопорядка и МЧС.

Результаты обследования, выводы и рекомендации по проектированию объектовой КСБ, в т.ч. по решению вопроса о необходимости и виде взаимодействия объектовой КСБ с территориальными ЕДДС, оформляют в установленном порядке.

Примечание — в технически обоснованных случаях (при малых размерах занимаемых площадей, небольших объемах производственно-хозяйственной деятельности, малой сложности работ по оборудованию объекта) допускается проводить работы по созданию объектовой КСБ на основе экспертных обследований, без последующего проектирования в соответствии со строительными нормами и правилами, утвержденными Минстроем России.

5.3.3 Этапы проектирования

Проектируемая открытая по ГОСТ Р 52551 КСБ должна удовлетворять требованиям рациональности, целостности и перспективности в соответствии с положениями ГОСТ Р 50775, ГОСТ Р 50776, ГОСТ Р 52551, ГОСТ Р 12.2.143, ГОСТ Р 12.4.026, ГОСТ 21.101.

Проектные работы должны проводиться физическими и/или юридическими лицами, имеющими соответствующие разрешительные документы.

5.3.3.1 ТЗ на проектирование (на основании акта обследования объекта) в соответствии с ГОСТ 21.101, строительными нормами и правилами, утвержденными Минстроем России [29], стандартами по безопасности труда (раздел 3) должно содержать следующие разделы:

— перечень угроз, которые должна нейтрализовывать объектовая КСБ;

— технические требования к КСБ с учетом особенностей объекта и нейтрализуемых угроз;

— предполагаемый состав технических подсистем и отдельных технических средств;

— технические требования к объектовым подсистемам;

— требования по обеспечению безопасной эвакуации людей с объекта в чрезвычайной ситуации;

— исходные данные для проведения необходимых расчетов по разделам проекта;

— перечень необходимых документов, на основании которых будет выполняться проект.

5.3.3.2 В ТЗ на технические подсистемы и средства КСБ должны быть указаны:

— показатели назначения, надежности/«живучести», электромагнитной совместимости, защиты информации, помехоустойчивости, эргономики, технологичности, конструктивные, по обеспечению электропитания;

— требования техники безопасности;

— требования охраны окружающей природной среды.

5.3.3.3 Рабочий проект должен содержать: поэтажные планы и планы территории (возможны профили и разрезы строительных конструкций объекта) с указанием предполагаемых мест расположения технических средств подсистем КСБ; общие структурные схемы КСБ; структурно-функциональные схемы технических подсистем; электрические соединительные, установочные и монтажные схемы, сборочные чертежи и деталировки отдельных узлов; пояснительные записки с расчетами, техническими описаниями, документацию для проведения монтажных работ по ГОСТ 21.101, строительным нормам и правилам, утвержденным Минстроем России [29].

Проектирование технических подсистем следует выполнять в соответствии с положениями и требованиями ГОСТ Р 50775, ГОСТ Р 50776, ГОСТ Р МЭК 730-1, ГОСТ Р МЭК 870-1-1, ГОСТ Р ИСО 14738, ГОСТ Р ИСО 15534-3, ГОСТ Р ИСО/МЭК 15288, СП 5.13130, СП 12.13130.

1 Допускается использовать при проектировании технических подсистем ведомственные целевые документы, если они не противоречат указанным.

2 Для многофункциональных, пространственно протяженных, со зданиями повышенной этажности, архитектурно сложных или уникальных объектов КСБ может проектироваться в виде специального раздела в рабочем проекте.

3 При разработке в рабочем проекте раздела по проектированию КСБ, кроме общего ТЗ, допускается применение нормативных документов, отражающих индивидуальную специфику и особенности объекта, например, ТУ.

5.3.3.4 В зависимости от объема и сложности работ на объекте в рабочем проекте допустимо применение как типовых, так и технически обоснованных нетиповых (оригинальных) проектных решений.

5.3.3.5 Сметные расчеты для раздела рабочего проекта по КСБ следует проводить в соответствии с федеральными, региональными методиками и/или территориальными нормами ценообразования.

5.3.3.6 При реализации проекта на объекте следует проводить авторский надзор в соответствии с СП 11 —110.
