Что означает шкала на бинокле
Цифры на бинокле – зачем нужны и о чем говорят
У бинокля, как и у любого оптического прибора, есть множество технических характеристик. Они определяют, что именно можно увидеть в бинокль, и при каких условиях его можно использовать. Некоторые из этих характеристик вынесены прямо на корпус. В этой статье мы расскажем, что означают цифры на бинокле, и пригодятся ли они вам при выборе нужной модели. Но если на бинокле, который вы приобрели, нет никаких цифр, – это не значит, что он неправильный или некачественный. Такие модели тоже попадаются в продаже.
Что обозначают цифры на бинокле
Если внимательно рассмотреть бинокль, обычно на корпусе можно увидеть две цифры, разделенные знаком «х». Выглядит это приблизительно как «10х50» или «8х40». Обе цифры на бинокле говорят о параметрах оптики. Первая указывает на ее увеличение, вторая – на диаметр объективов. То есть примеры, которые мы привели выше, теперь легко расшифровать: «10х50» – бинокль с 10-кратным увеличением и 50-миллиметровыми объективами, «8х40» – модель с кратностью 8х и диаметром объективов в 40 мм.
Мы разобрались, что значат цифры на бинокле, но как это поможет в его выборе?
Увеличение оптики – это то, во сколько раз картинка в бинокле будет больше, чем в реальной жизни. Хорошим показателем считается увеличение в 8–10 крат. Обычно такой силы оптики хватает на большинство обзорных наблюдений. При увеличении свыше 12 крат уже нужно пользоваться штативом, иначе изображение будет «гулять» из стороны в сторону из-за естественного дрожания рук. А вот в театр лучше ходить с биноклем, который дает увеличение от 3 до 5 крат, – там мощная оптика будет даже мешать.
Диаметр объективов связан с понятием светосилы. Чем он больше, тем больше бинокль собирает света. Светосильные модели можно использовать при недостаточном внешнем освещении, например в сумерках и в пасмурную погоду. Но чем больше объективы, тем больше размер бинокля. Поэтому для изучения звезд можно использовать 50-миллиметровые модели, а вот в турпоездки лучше брать бинокли поменьше (с апертурой не более 25–30 мм).
В этой статье мы вкратце рассказали, что обозначают цифры на обычном бинокле. Также мы всегда готовы помочь с выбором подходящей модели. Звоните, пишите, и мы подберем оптимальный бинокль для решения ваших задач. Раздел с биноклями, которые можно приобрести в нашем интернет-магазине, представлен по ссылке.
4glaza.ru
Апрель 2018
Использование материала полностью для общедоступной публикации на носителях информации и любых форматов запрещено. Разрешено упоминание статьи с активной ссылкой на сайт www.4glaza.ru.
Производитель оставляет за собой право вносить любые изменения в стоимость, модельный ряд и технические характеристики или прекращать производство изделия без предварительного уведомления.
Другие статьи о биноклях, монокулярах и зрительных трубах:
Что означают цифры на бинокле?
Цифры на бинокле. Ликбез.
Эта небольшая заметка предназначается исключительно для новичков, для тех, кто не знает, решив приобрести бинокль, что означают цифры на нем и уж тем более – чем отличаются бинокли с зумом от биноклей без оного.
Цифры. Обозначения биноклей.
Как и на любом
техническом устройстве, цифры на бинокле несут базовую информацию, которая вам поможет подобрать оптику согласно вашим индивидуальным потребностям и физиологическим особенностям. Запомните:
Призмы бинокля ROOF vs PORRO | Что выбрать?
Расшифровка биноклей.
Что здесь особенно важно? Если вы делаете выбор между биноклями с одинаковой кратностью, но с разными по диаметру линзами, например, 10х30 и 10х50, имейте ввиду, что более массивные линзы способны собирать больше света и выдавать изображение гораздо светлее и контрастнее.
Например, обозначение биноклей с цифрами 10×30 и 10×50. Оба прибора будут приближать любое расстояние в 10 раз, но модель 10×50 будет показывать более четкое и светлое изображение с большим углом обзора, по сравнению с 10×30. С другой стороны, бинокль 10×30 будет более компактный.
Как проверить поле зрения и тип призм BaK4 или BK7 Бинокля
А вот бинокли с объективом более 42 мм. действуют и в сумерки, наиболее же сильные – с линзой диаметром более 50 мм. – позволяют наблюдать даже ночью.
К наиболее распространенным и доступным по цене относятся бинокли zoom bresser. Также отметим, что не рекомендуется выбирать большое увеличение и маленький диаметр линзы, например 22×32. Такие бинокли будут иметь очень большое увеличение и слабую светосилу, поэтому, вряд ли порадуют вас своим качеством и функционалом. Надеемся, наша небольшая статья поможет вам с выбором бинокля.
Видео обзор Расшифровка бинокля / что означают цифры на бинокле
Маркировка биноклей: как расшифровать цифровые обозначения
Для биноклей разработаны международные стандарты маркировки, по которой можно определить основные характеристики модели. Чтобы правильно выбрать оптику, соответствующую вашим целям, нужно знать, что означают цифры на бинокле.
Расшифровка маркировки на бинокле
На корпусе биноклей производители указывают две цифры, которые отражают самые важные технические характеристики – кратность и диаметр объектива. Зная их, можно самостоятельно рассчитать другие параметры, например диаметр выходного зрачка.
Кратность
Первый параметр показывает кратность – увеличивающую силу или силу приближения. Например, цифры 8х30 на бинокле означают, что рассматриваемый объект будет казаться в 8 раз ближе, чем в действительности.
Кратность нужно подбирать в зависимости от того, для каких целей будет использоваться бинокль:
Иногда встречаются модели с переменной кратностью. В этом случае будут обозначены три цифры на бинокле, первые две, разделенные дефисом, означают диапазон увеличения.
Диаметр объектива
Последняя цифра в маркировке бинокля показывает диаметр объектива – апертуру. Чем больше диаметр линзы, тем больше света она будет собирать, поэтому изображение будет более яркое и детализированное.
Апертура определяет не только оптические характеристики, но и размеры, а также вес модели. Получается, что цифры 70х70 на бинокле означают более массивный и габаритный прибор по сравнению с моделью с маркировкой 8х30.
Как определить нужный показатель апертуры:
Иногда в маркировке присутствует обозначение угла поля зрения бинокля, который показывает ширину охвата в градусах. Слишком большое поле зрения снижает качество изображения. Для оптических приборов с 10-кратным увеличением оптимальный показатель – 5-7°. Чем больше приближение, тем меньше должен быть угол зрения.
Зная, что значат цифры на биноклях, можно определить диаметр выходного зрачка, который показывает размеры светового потока, попадающего в зрачок при наблюдениях.
Идеальное изображение получается при совпадении показателя выходного зрачка с диаметром зрачка глаза. Поскольку человеческий зрачок сужается и расширяется при изменении освещенности, для дневных наблюдений лучше выбрать модель с диаметром зрачка 2-3 мм, для ночных и вечерних – 5-7 мм.
Правильная расшифровка цифр на бинокле не гарантирует, что вы купите модель, которая полностью удовлетворит ваши потребности. Важно учитывать не только характеристики, но и качество оптики. Лучше отдать предпочтение известным производителям, которые дают на приборы длительную гарантию. Например, на бинокли Levenhuk действует пожизненная гарантия, а у компании Bresser гарантийный срок составляет от 5 до 30 лет.
Измерение дальности до целей с помощью сетки бинокля
Подготовка бинокля к работе
1. Вынуть бинокль из футляра.
2. Осмотреть оптику и корпус.
3. Вращая окуляры (2), установить необходимое значение диоптрий по диоптрийной шкале (5).
4. Установить монокуляры по базе глаз таким образом, чтобы было одно поле зрения.
Измерение дальности до целей с помощью сетки бинокля
1. Навести сетку бинокля на цель и определить ее угловую величину.
2. Зная высоту или ширину цели, определить дальность до цели по формуле тысячной:
(6),
где, Д – дальность до цели,
В – высота или ширина цели,
У – угловая величина цели в тысячных.
Пример(рис.3):
танк «помещается» между двумя малыми делениями, что соответствует 0-10. Средняя высота танка равна 2,7 м. Определяем дальность до танка, если У= 0-10, В= 2,7м
.
Дальность до танка 270 метров.
БИНОКЛЬ НОЧНОЙ БН-1
Ночной бинокль БН-1 предназначен для наблюдения за полем боя, изучения местности и ведения разведки в условиях естественной ночной освещенности.
Технические характеристики БН-1
Дальность опознавания при естественной ночной освещенности……200м.
Угол поля зрения9°±30.
Время непрерывной работы прибора (без замены АКБ) :
— при температуре + 20 гр.С7ч;
— при температуре + 40 гр.С5ч.
— в походном положении3,5кг;
— в рабочем положении1,6кг.
Рис. 6. Комплект БН-1:
5-зарядное устройство (для подключения к бортовой сети);
УСТРОЙСТВО И РАБОТА БИНОКЛЯ
Ночной бинокль БН-1 состоит из (рис. 7):
· двух монокуляров I;
· шарнирного узла II.
Каждый монокуляр состоит из:
· корпусов с размещенными внутри электронно-оптическими преобразователями;
· окуляра с налобником.
В полости шарнирного узла с одной стороны помещается аккумуляторная батарея, с другой стороны – генератор преобразователя напряжения и тумблер включения питания.
НОЧНОЙ БИНОКЛЬ БН-1
| II |
| I |
Принцип работы бинокля основан на усилении яркости изображения объектов с помощью электронно-оптического преобразователя (ЭОП).
БИНОКЛЬ НОЧНОЙ БН-2
Ночной бинокль БН-2 (индекс 1ПН50) предназначен для наблюдения за полем боя, изучения местности и ведения разведки в условиях естественной ночной освещенности.
Дальность видения в бинокль зависит от ночной освещенности, прозрачности атмосферы, характера наблюдаемых объектов и контраста между объектом и фоном.
Рис. 9. Комплект БН-2
1-устройство подзарядное; 2-батарея аккумуляторная; 3-кабель; 4-бинокль;
5-формуляр; 6-салфетка; 7-футляр бинокля; 8-футляр для подзарядного устройства.
Технические характеристики БН-2
· Дальность видения при естественной ночной освещенности:
· Время непрерывной работы прибора (без замены АКБ):
при температуре + 20 гр.С8ч;
при температуре + 50 гр.С7ч;
при температуре минус 50 гр.С 0,5ч.
— в боевом положении1,8кг;
— в походном положении (в футляре)5кг.
УСТРОЙСТВО И РАБОТА БИНОКЛЯ БН-2
Рис. 10. Ночной бинокль БН-2.
Устройство бинокля БН-2:
· корпус 4 с электронно-оптическим преобразователем;
· аккумуляторная батарея 3;
Принцип работы бинокля БН-2 аналогичен принципу работы БН-1. Различие состоит в том, что в БН-2 используется электронно-оптический преобразователь следующего поколения, в котором имеется микроканальная пластина (ИКП) значительно усиливающая изображение, поступающее с фотокатода на люминесцентный экран.
Предназначены для наблюдения за полем боя из-за укрытия.
Поле зрения 8гр(1-83) 8гр(1-33)
Вес перископа 1,055 кг 0,780 кг
Перископичность 403 мм 405 мм
3.

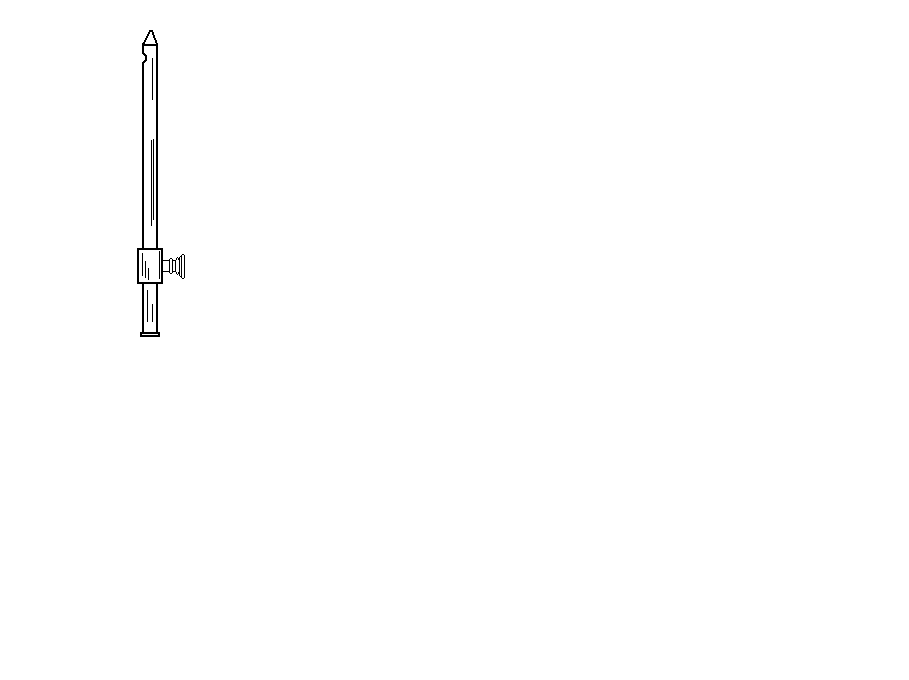

| Рис.3. Перископ ТР-4. |
Труба.
5. Корпус нижней призмы.
Устройство ТР-8:
1.

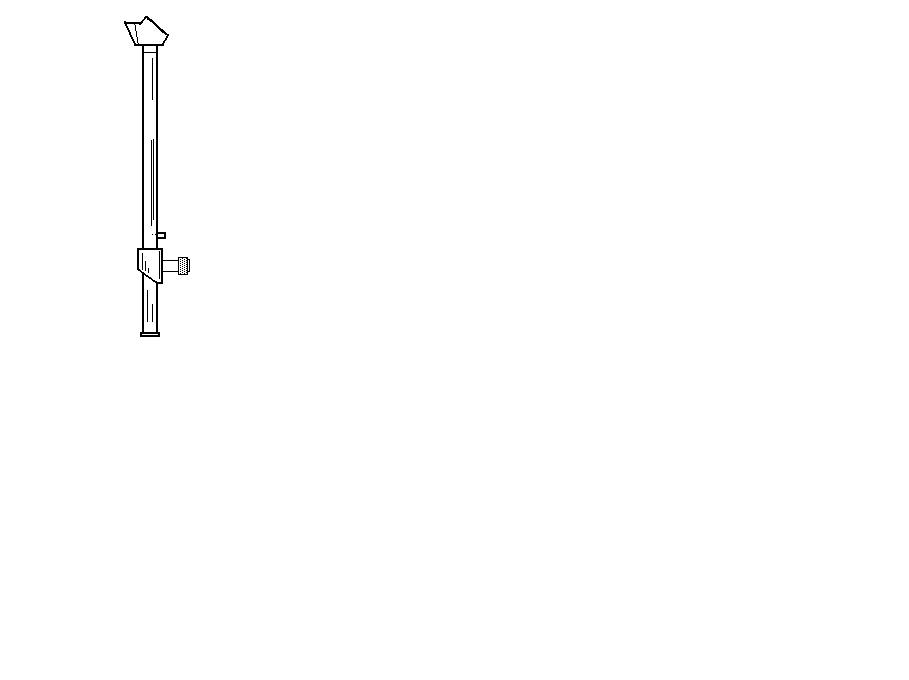

| Рис.4. Перископ ТР-8. |
Головка.
3. Корпус и основание.
2. Оптический монокуляр со стабилизированным полем зрения (ОМС-1). Предназначение, технические характеристики, общее устройство.
ОМС-1 (1Н12) предназначен для ведения наблюдения с борта движущегося объекта с рук оператора.
Основные технические характеристики:
Время непрерывной работы от 1го ист.
— в нормальных климатических условиях7ч;
— при температуре минус 20 гр.3 часа.
Принцип работы ОМС-1 основан на свойстве гироскопа сохранять неподвижную ось собственного вращения в инерциальном пространстве, что делает нечувствительным зеркало к колебаниям корпуса прибора.
Как определить расстояние при помощи бинокля: простая инструкция
Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.
Каждый при взгляде через бинокль должен был обращать внимание на то, что в нем есть «сетка» из вертикальных и горизонтальных рисок. Как несложно догадаться, именно они и помогают в деле определения расстояния до объекта. Обычно на сетках отсутствуют цифровые обозначения. Делается это для того, чтобы не загромождать обзор через увеличительный прибор. Шкала же работает точно также, как и на обычной линейке.
Так, большие риски стоят друг от друга на 10 единиц, а малые риски стоят друг от друга соответственно на 5 единиц. Единицы измерения на шкале бинокля называются «тысячными», так что это будет соответственно 10 тысячных и 5 тысячных между рисками разного размера. Помимо этого, для определения расстояния до объекта, нужно будет знать еще кое-что, а именно – истинную размерную высоту объекта (длину, высоту, ширину). Кроме того, нужно будет сориентироваться, сколько тысячных объект занимает на шкале бинокля.
Определив все переменные, мы рассчитываем расстояние при помощи формулы, которую можно представить как Д=(В*1000)/У, где Д – определяемое расстояние до объекта в метрах, В – высота нашего объекта (длина, ширина), У – угловая величина объекта в тысячных (сколько единиц занимает на шкале бинокля). Как видите, ничего сложного в этом нет. Самое главное знать размеры наиболее типовых объектов.
В армии для заучивания размеров типовых объектов используются специальные справочники. В них собраны данные по параметрам многоквартирных домов, трансформаторных будок, телеграфных столбов, всевозможной технике и многих других объектах, которые зачастую ничем не отличаются по своим характеристикам от других представителей «семейства». Благодаря всему этому можно определять расстояние при помощи вычисления в уме и бинокля с достаточной степенью точности.
Если хочется узнать еще больше интересного, то стоит почитать о том, что за странный предмет держали красноармейцы-зенитчики в руках во время военных действий.
