4 Приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2016 г. N 1000-ст межгосударственный стандарт ГОСТ 33384-2015 введен в действие в качестве национального стандарта Российской Федерации с 8 сентября 2016 г.
6 ПЕРЕИЗДАНИЕ. Август 2019 г.
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»
1 Область применения
Настоящий межгосударственный стандарт распространяется на проектирование новых и реконструкцию существующих мостовых сооружений постоянного типа, расположенных на автомобильных дорогах общего пользования, в том числе при прохождении автомобильных дорог общего пользования по территории населенных пунктов, а также пешеходных мостов.
Нормы стандарта не распространяются на проектирование:
— мостовых сооружений уличной сети городов и населенных пунктов;
— мостовых сооружений на внутрихозяйственных дорогах промышленных, сельскохозяйственных и лесозаготовительных предприятий;
— механизмов разводных мостов;
— коммуникационных мостов, не предназначенных для пропуска транспортных средств и пешеходов.
Требования стандарта применяются при проектировании мостовых сооружений, предназначенных для эксплуатации в любых климатических условиях и в районах с расчетной сейсмичностью до 9 баллов включительно.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9238 Габариты железнодорожного подвижного состава и приближения строений
ГОСТ 10060 Бетоны. Методы определения морозостойкости
ГОСТ 26775 Габариты подмостовые судоходных пролетов мостов на внутренних водных путях. Нормы и технические требования
ГОСТ 33390 Дороги автомобильные общего пользования. Мосты. Нагрузки и воздействия
ГОСТ 33391 Дороги автомобильные общего пользования. Мостовые сооружения. Габариты приближения мостов
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 динамический прогиб дорожного ограждения: Наибольшее горизонтальное смещение продольной оси балки ограждения в поперечном направлении при наезде транспортного средства на ограждение.
3.2 длина мостового сооружения: Расстояние, измеренное по оси сооружения, между точками пересечения линий, соединяющих концы открылков крайних опор или других видимых конструктивных элементов опор или пролетного строения с осью мостового сооружения, без учета переходных плит.
3.3 долговечность: Свойство сооружения сохранять работоспособное состояние до наступления предельного состояния при установленной системе содержания и ремонта.
3.4 живучесть: Способность сооружения выполнять свои основные функции при повреждении или разрушении отдельных элементов.
3.5 коэффициент общего размыва: Отношение средних глубин потока в сечении под мостом при расчетном уровне воды после и до размыва.
3.6 мост: Мостовое сооружение через водное препятствие.
3.7 мостовое сооружение: Инженерное сооружение, состоящее из опор и пролетных строений, предназначенное для пропуска через препятствие разных видов транспортных средств, пешеходов, водотоков, селей и коммуникаций различного назначения (мосты, путепроводы, пешеходные мосты, виадуки, эстакады, акведуки, селедуки); часто подменяется термином «мост».
3.8 надежность: Свойство сооружения выполнять свои функции в течение всего проектного срока службы.
3.9 обследование предпроектное: Детальное обследование сооружения выполняется для разработки проекта его реконструкции. Включает выявление дефектов, обмер деталей, определение необходимых отметок, разбивку осей, привязку к трассе автодороги и другие работы, необходимые для оценки технического состояния сооружения.
3.10 опора обсыпная: Крайняя опора мостового сооружения, большая часть которой находится в грунте конуса насыпи, выступающего за переднюю стенку опоры.
3.11 плита проезжей части: Элемент пролетного строения железобетонный, стальной или деревянный, непосредственно воспринимающий нагрузку от транспортных средств, пешеходов, элементов мостового полотна и передающий ее несущей части пролетного строения.
3.12 подферменник: Железобетонный выступ на оголовке опоры, предназначенный для установки опорной части пролетного строения.
3.13 полотно мостовое: Обобщенное наименование всех элементов, расположенных на несущих конструкциях пролетного строения, предназначенных для нормальных условий и безопасности движения транспортных средств и пешеходов, включает одежду проезжей части, деформационные швы, тротуары, ограждение проезжей части, перила, устройства для водоотвода и освещения.
3.14 проектный срок службы: Период, на протяжении которого сооружение может выполнять предусмотренные проектом функции при условии выполнения работ по содержанию и ремонтам.
3.15 путепровод: Мостовое сооружение через автомобильную или железную дорогу, или улицу.
3.16 сейсмическое воздействие: Воздействие на мостовое сооружение инерционных сил, возникающих при колебательных движениях масс сооружения и временной нагрузки на нем, вызванных колебанием грунта при землетрясениях.
3.17 сель (селевой поток): Поток, состоящий из воды и значительного количества взвешенных продуктов разрушения горных пород (глина, песок, дресва, обломки горных пород, каменные глыбы).
3.18 слой защитно-сцепляющий: Элемент дорожной одежды на стальной ортотропной плите моста, обеспечивающий защиту металла от коррозии и сцепление покрытия проезжей части с ортотропной плитой.
3.19 ширина мостового сооружения: Расстояние между наружными гранями плиты проезжей части.
4 Общие положения
4.1 Разработку проектов строительства и реконструкции мостовых сооружений следует производить на основе результатов детального предпроектного обследования сооружения и инженерных изысканий, выполненных в соответствии с требованиями межгосударственных и национальных стандартов, и других официальных нормативных документов.
4.2 Мостовое сооружение должно быть проектировано так, чтобы при выполнении нормативных требований по ремонту и содержанию в течение расчетного срока службы были обеспечены его несущая способность, эксплуатационная пригодность и долговечность.
Технические решения, принимаемые при проектировании, должны обеспечить сооружению:
— доступность для ремонта;
— доступность для маломобильных групп населения;
4.3. Проектные сроки службы мостовых сооружений и их элементов должны быть не менее указанных в национальных нормативных документах.
4.4 В зависимости от экономических, социальных и экологических последствий при повреждении или разрушении мостовых сооружений устанавливается два уровня ответственности и соответствующие им минимальные значения коэффициентов надежности по ответственности, предусмотренные в таблице 1.
Минимальные значения коэффициентов надежности по ответственности,
1 Мостовые сооружения с пролетами длиной 200 м и более
1 Мостовые сооружения с пролетами длиной менее 200 м
4.5 Основные технические решения, принимаемые при проектировании, должны быть аргументировано обоснованными.
Архитектурные требования к мостовому сооружению устанавливаются заданием на проектирование.
Что относится к мостовым сооружениям
Дороги автомобильные общего пользования
Automobile roads of general use. Bridges classification
Дата введения 2015-12-01
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом «Научно-исследовательский институт транспортного строительства» (ОАО «ЦНИИС»)
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 418 «Дорожное хозяйство»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97
Сокращенное наименование национального органа по стандартизации
Минэкономики Республики Армения
Госстандарт Республики Беларусь
Госстандарт Республики Казахстан
4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 августа 2015 г. N 1119-ст межгосударственный стандарт ГОСТ 33178-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2015 г.
6 ПЕРЕИЗДАНИЕ. Август 2019 г.
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»
1 Область применения
Настоящий стандарт распространяется на проектирование, строительство и эксплуатацию мостовых сооружений на автомобильных дорогах общего пользования, в том числе при прохождении их по территории городов и населенных пунктов.
Настоящий стандарт устанавливает классификацию постоянных мостовых сооружений, предназначенную для использования в нормативно-методических документах и автоматизированных информационных системах управления строительством и эксплуатацией автомобильных дорог общего пользования.
Настоящий стандарт предназначен для обеспечения единства требований к качеству мостовых сооружений при проектировании, строительстве и эксплуатации на основе их классификационных показателей.
Система кодирования предназначена для формирования информационно-поискового образа документации мостового сооружения. В зависимости от типа, структуры и предназначения баз данных мостовых сооружений возможна модификация системы кодирования с сохранением принципов классификации, содержащихся в настоящем стандарте.
Настоящий стандарт не распространяется на мостовые сооружения при проектировании дорог промышленных, строительных, лесных и иных производственных предприятий, а также временных автомобильных дорог различного назначения (сооружаемых на срок службы менее пяти лет) и автозимников.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 31994 Технические средства организации дорожного движения. Ограждения дорожные удерживающие боковые для автомобилей. Общие технические требования
ГОСТ 32846 Дороги автомобильные общего пользования. Элементы обустройств. Классификация
ГОСТ 32957 Дороги автомобильные общего пользования. Экраны акустические. Технические требования
ГОСТ 33127 Дороги автомобильные общего пользования. Ограждения дорожные. Классификация
ГОСТ 33382 Автомобильные дороги общего пользования. Техническая классификация
ГОСТ 33384 Автомобильные дороги общего пользования. Проектирование мостовых сооружений. Общие требования
ГОСТ 33391 Автомобильные дороги общего пользования. Габариты приближения мостов
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 мостовое сооружение: Инженерное дорожное сооружение (мост, путепровод, эстакада и др.), устраиваемое при пересечении транспортного пути с естественными или искусственными препятствиями; часто заменяется термином «мост».
3.2 мост: Мостовое сооружение через реки или водные препятствия; обобщенное название мостового сооружения.
3.3 длина моста: Расстояние по оси моста между концами открылков устоев или других видимых конструктивных элементов устоя или пролетного строения, примыкающих к насыпям подходов; измеряется без учета переходных плит.
3.4 мост автодорожный: Мост на автомобильных дорогах, предназначенный для движения по нему транспортных средств.
3.5 мост пешеходный: Мост, предназначенный в основном для движения пешеходов.
3.6 мост специальный (засыпного типа): Мостовое сооружение, полностью находящееся в насыпи, с вертикальными стенками по торцам.
3.7 скотопрогоны (зверопроходы): Мостовое сооружение, служащее для пропуска скота (зверей) под дорогой.
3.8 мост городской: Мост, являющийся частью уличной сети городов.
3.9 мост совмещенный: Мост, предназначенный для совмещенного движения автомобильного и рельсового транспорта (железнодорожного, трамвайного, поездов метрополитена).
3.10 путепровод: Мостовое сооружение для пропуска одной транспортной магистрали над другой в разных уровнях.
3.11 виадук: Мост, перекрывающий суходол или узкую долину.
3.12 эстакада: Многопролетное сооружение с относительно небольшими пролетами, перекрывающее суходол, пойму реки, проходящее по застроенным территориям или заменяющее насыпь на подходах к мостам.
3.13 разводной мост: Мост с перемещающимися пролетными строениями для пропуска судов.
3.14 деревянный мост: Мост, у которого несущие элементы пролетного строения в основном изготовлены из дерева.
3.15 каменный мост: Мост, у которого опоры и пролетные строения выполнены из каменной кладки.
3.16 железобетонный мост: Мост, у которого несущие элементы пролетного строения изготовлены из железобетона.
3.17 стальной мост: Мост, у которого несущие элементы пролетного строения изготовлены из стали.
3.18 сталежелезобетонный мост: Мост из железобетонных и стальных конструкций, объединенных между собой элементами, обеспечивающими их совместную работу под нагрузками.
3.19 алюминиевый мост: Мост, у которого несущие элементы пролетного строения изготовлены из алюминиевых сплавов.
3.20 композитный мост: Мост, у которого несущие элементы пролетного строения изготовлены из композитных материалов.
3.21 балочный мост: Мост, у которого пролетные строения представляют собой изгибаемую балку со сплошной стенкой.
3.22 ферменный мост: Мост, у которого балочные пролетные строения выполнены из ферм.
3.23 арочный мост: Мост, у которого пролетные строения представляют собой арки.
3.24 висячий мост: Мост, балка жесткости которого подвешена при помощи подвесок на кабелях, перекинутых через пилоны.
3.25 вантовый мост: Мост, у которого балка жесткости поддерживается наклонными канатными элементами, закрепленными на пилоне(ах).
3.26 консольный мост: Мост, у которого пролетные строения имеют консоль(ли).
3.27 рамный мост: Мост, в котором пролетные строения и опоры изгибно связаны между собой.
3.28 экстрадозный мост: Вантовый мост с низкими пилонами, в котором основная часть вертикальных воздействий передается от балки жесткости непосредственно на опоры, минуя ванты.
3.29 фундамент мелкого заложения: Фундамент, передающий нагрузку на грунты основания преимущественно через подошву; при глубине до 5-6 м имеет соотношение к ширине подошвы более 1,5-2; возводят в открытом котловане.
3.30 фундамент мелкого заложения башмачный: Фундамент небольшого размера, сооружаемый отдельно под каждую стойку опоры моста, при большом расстоянии между стойками.
3.31 фундамент мелкого заложения ленточный: Фундамент, возводимый в виде сплошного массива, у которого длина значительно больше ширины; стойки опор расположены на небольшом расстоянии друг от друга.
3.32 фундамент мелкого заложения массивный: Фундамент, возводимый в виде сплошного массива небольшой протяженности в плане.
Для описания классификационных признаков также используются термины из межгосударственных стандартов ГОСТ 31994, ГОСТ 32846, ГОСТ 32957, ГОСТ 33127, ГОСТ 33382, ГОСТ 33384, ГОСТ 33391.
4 Общая классификация мостов
Общая классификация мостов и соответствующая ей система кодирования классификационных признаков предназначена для поиска (в том числе с помощью автоматизированных информационных систем) мостовых сооружений-аналогов с заданными свойствами с целью принятия эффективных технических решений.
Общая классификация мостов производится по признакам, представленным в таблице 4.1. Отсутствие кода указывает на отсутствие классификационного признака.
Основные понятия. Мост представляет собой сооружение, состоящее из пролетных строений, поддерживающих ездовое полотно
ОБЩИЕ СВЕДЕНИЯ О МОСТОВЫХ СООРУЖЕНИЯХ
Мост представляет собой сооружение, состоящее из пролетных строений, поддерживающих ездовое полотно, и опор, передающих опорные давления пролетных строений на грунт.
Если у моста только две опоры, то его называют однопролетным, при наличии же промежуточных опор — многопролетным (рис.1)

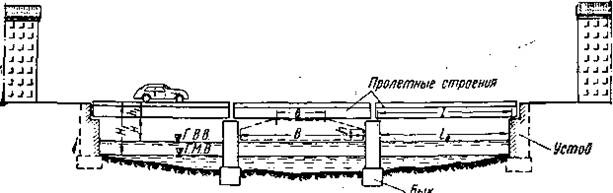

Рис. 1. Схема многопролетного моста.
Крайние опоры, расположенные в местах сопряжения моста с берегами, называют устоями; промежуточные опоры— 6ыками.
Расстояние между центрами опорных точек пролетного строения называют расчетным пролетом l.
Уровень воды в реках колеблется. В большинстве рек Украины, кроме горных районов, в летнее время вода держится на низком уровне, называемом горизонтом меженних вод (Г. М. В.). В зимнее время вода стоит примерно на том же уровне. Наивысший горизонт воды, возможный на данной реке при паводках, называют горизонтом высоких вод (Г. В. В.).
Свободную ширину зеркала воды под мостом по горизонту высоких вод называют отверстием моста. В многопролетном мосту отверстие определяется суммой расстояний в свету между отдельными опорами ∑lо, которые измеряются по горизонту высоких вод.
Расстояние от поверхности проезда на мосту до горизонта меженних вод называют высотой моста Н1. Расстояние Н от низа пролетного строения до горизонта высоких вод или судоходного наивысшего горизонта называют свободной высотой под мостом.
Расстояние h1 от поверхности проезда на мосту до самых нижних частей пролетного строения называют строительной высотой моста.
В зависимостиот расположения уровня проезда на мосту различают:
1) мосты с ездой поверху, когда проезжая часть расположена по верху пролетных строений (рис.1);
2) мосты с ездой понизу, в которых проезжая часть расположена вдоль низа пролетных строений (рис.2, а).
Проезжая часть может находиться в пределах высоты пролетных строений (рис, 2, б). В этом случае сооружение носит название моста с пониженной ездой или ездой посередине.
Рис. 2. Схемы мостов:
а — с ездой понизу и б — с ездой посередине.
По материалу пролетных строений мосты могут быть: 1) деревянные; 2) каменные и бетонные; 3) железобетонные и 4) металлические.
В зависимости от рода обращающейся по ним нагрузки различают мосты:
1) городские, предназначенные под автомобильное, трамвайное и пешеходное движение в городских условиях;
2) автодорожные — под все виды движения, пропускаемого по автомобильным дорогам;
3) пешеходные — для пропуска только пешеходного движения;
4) железнодорожные — для пропуска только железнодорожного движения;
5) совмещенные — для одновременного пропуска как автомобильной, так и железной дороги;
6) специального назначения — для прокладки трубопроводов, кабелей и др.
В зависимости от своих особенностей и условий службы мосты могут быть разделены на следующие основные виды:
1) мосты обычного типа (высокого уровня);
3) трансбордеры, или мостовые паромы;
Кроме мостов, в городах встречаются и другие виды искусственных сооружений, конструкции которых аналогичны конструкциям мостов.
К числу таких сооружений относятся путепроводы, эстакады и виадуки.
Мостами обычного типа, или мостами высокого уровня (высоководными), называют мосты, расположенные на такой высоте над рекой, при которой они не препятствуют пропуску высоких вод, а также судоходству или сплаву. В этих мостах величина Н (рис.1) возвышения низа пролетных строений над горизонтом высоких вод или над судоходным расчетным горизонтом не должна быть меньше величины судоходного габарита для данной реки. В случае отсутствия на реке судоходства или сплава леса величина Нопределяется безопасностью пропуска под мостом высоких вод.

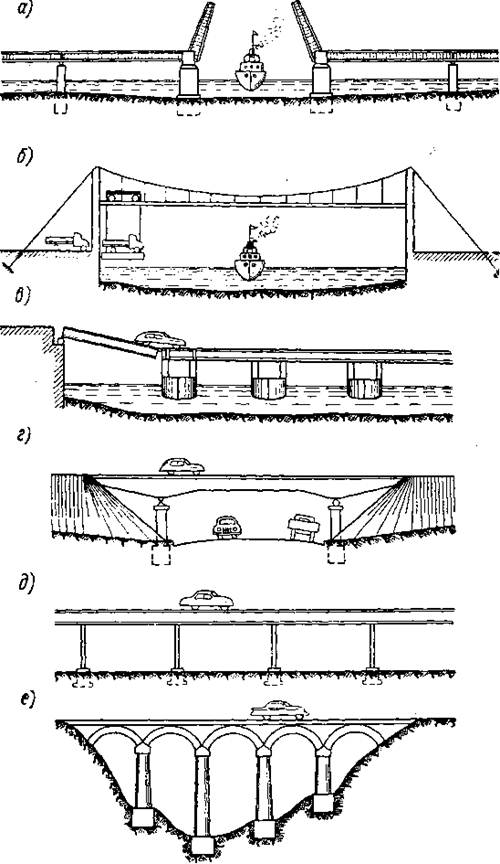

Рис. 3. Виды мостовых сооружений:
Для временной связи берегов иногда строят мосты на небольшой высоте над горизонтом меженных вод. Такие мосты, называемые низководными, не способны пропускать высокие воды и при паводках либо затопляются (затопляемые мосты), либо подвергаются разборке (разборные мосты).
Трансбордеры, или мостовые паромы (рис. 3, б) устраивают для пересечения широкого водного пространства при слабом движении между берегами. Трансбордер, представляет собой легкую конструкцию, перекрывающую водное препятствие и поддерживающую пути, по которым движется тележка с подвешенной к ней платформой, предназначенной для перевозки пассажиров и грузов.
Наплавными (рис. 3, в) называют мосты на плавучих опорах. Такие мосты применяют при пересечении широких и многоводных рек в тех случаях, когда устройство моста на постоянных опорах дорого, сложно и не оправдывается предполагаемым движением по мосту.
Более примитивным способом связи между берегами многоводных рек является паромная переправа.
Путепроводами называют мостовые сооружения, предназначенные для пропуска одной дороги над другой (пересечение в разных уровнях). К устройству путепроводов в городах приходится прибегать при взаимном пересечении двух улиц с интенсивным движением (рис. 3, г), автомагистрали с городскими улицами, а также при пересечении улиц с железнодорожными путями.
Эстакадой называют мостовую конструкцию, служащую для пропуска движения на некоторой высоте над поверхностью земли (рис. 3, д), чтобы нижележащее пространство могло быть использовано для проезда или для других целей. В городах эстакады часто устраивают для пропуска скоростного автодвижения, метрополитена или железной дороги.
Виадуки устраивают вместо насыпей при пересечении дорогой глубоких лощин, оврагов или суходолов (рис. 3, е). При большой глубине пересекаемого препятствия (более 15—20) устройство высокой насыпи требует настолько больших земляных работ, что оказывается экономически более целесообразным построить мостовое сооружение— виадук.
Мосты и аналогичные им искусственные сооружения по статическим схемам разделяются на балочные, арочные, рамные и висячие.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Что относится к мостовым сооружениям
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ
ПО СОДЕРЖАНИЮ МОСТОВЫХ СООРУЖЕНИЙ НА АВТОМОБИЛЬНЫХ ДОРОГАХ
Дата введения 1999-09-01
1. Отраслевые методические рекомендации разработаны ГП РОСДОРНИИ при участии Саратовского института «ПРОЕКТМОСТРЕКОНСТРУКЦИЯ», творческого коллектива кафедры мостов МИИТа и НПФ «Инсор». В работе был использован опыт Управления автомобильных дорог Московской области «МОСАВТОДОР» и других организаций.
Внесены Российским дорожным агентством.
2. ПРИНЯТЫ И ВВЕДЕНЫ в действие распоряжением Российского дорожного агентства от 30.08.99 г. N 7Р.
3. ВВОДЯТСЯ ВПЕРВЫЕ.
4. Настоящие отраслевые методические рекомендации не могут быть полностью или частично воспроизведены, тиражированы и распространены в качестве официального издания без разрешения Российского дорожного агентства.
В «Методических рекомендациях по содержанию мостовых сооружений на автомобильных дорогах» представлена классификация работ по содержанию мостовых сооружений и даны предложения по формированию службы их содержания с перечнем работ, возлагаемых на эту службу, показаны порядок взаимоотношений между Заказчиком и Подрядчиком и основные правила контроля качества выполняемых работ, изложены также требования к качеству содержания сооружений и уровни нормативных требований.
1. Общие положения
1.1. Настоящие методические рекомендации распространяются на содержание мостовых сооружений на автомобильных дорогах общего пользования и предназначены для дорожно-эксплуатационной службы Российского дорожного агентства, в частности для мостовых подразделений Российской Федерации при организации и контроле качества работ по содержанию этих сооружений.
1.2. В документе использованы основные термины и определения, в соответствии с принятыми в мостовой терминологии (см. Дорожная терминология [2]) с учетом указанных в ВСН 24-88 [3] и ВСН 6-90 [4].
1.4. Конечной целью содержания мостовых сооружений является поддержание и непрерывное повышение технического уровня и эксплуатационного состояния мостовых сооружений в соответствии с ростом нагрузки и интенсивности движения по автомобильным дорогам.
1.8. В число мостовых сооружений включаются мосты через реки и суходолы, путепроводы, эстакады, виадуки и скотопрогоны, а также дорожные террасы на горных дорогах.
Длина мостового сооружения ( ) принимается по концам массивных устоев, концам боковых открылков шкафных стенок или (при их отсутствии) по концам крайних опор или балок (переходные плиты не учитываются).
1.9. Содержание наплавных мостов и паромных переправ изложено в инструкции [9].
2. Система управления мостовым хозяйством
2.1. Необходимый уровень транспортно-эксплуатационного состояния мостовых сооружений обеспечивают мостовые службы, которые формируются в зависимости от плотности мостовых сооружений на дорожной сети, состава их парка и состояния, руководствуясь технико-экономическими соображениями.
Эти службы предусматривают два уровня:
— мостовое подразделение (группу) в штате аппарата Заказчика (органа управления дорожным хозяйством);
— производственное подразделение Подрядчика по содержанию мостовых сооружений, которое может быть в составе производственной дорожной службы или в виде специализированных организаций, независимо от формы собственности, имеющих лицензию на право выполнения работ по ремонту и содержанию искусственных сооружений (на конкурсной основе) по контракту. Рекомендуемый срок контракта 3-5 лет.
2.2. При содержании мостовых сооружений основными задачами службы являются:
— обеспечение круглогодичного, непрерывного, безопасного и комфортного движения транспортных средств с установленными расчетными для дороги скоростями и расчетными осевыми нагрузками, а также движения пешеходов;
— обеспечение технически исправного состояния сооружений и расчетного срока их службы при минимальных затратах труда и материально-технических ресурсов;
— систематическое улучшение транспортно-эксплуатационного состояния сооружений с учетом роста интенсивности движения и массы транспортных средств на автомобильных дорогах;
— поддержание в надлежащем состоянии внешнего вида сооружений.
2.3. Мостовая группа (отдел или подотдел) функционирует как структурное подразделение Заказчика под непосредственным подчинением у заместителя начальника или главного инженера органа управления дорожным хозяйством.
Количественный состав этой группы (отдела или подотдела) определяется на основании планируемого объема и может составлять 2-4 человека и более (примерно 2500 п.м. длины мостов на одного специалиста-мостовика).
2.4. Мостовая группа Заказчика выполняет следующие функции:
— осуществляет контроль и анализ технического состояния сооружений, закрепленных за Заказчиком, сбор информации, ведение автоматизированного банка данных о мостовых сооружениях;
— организует и, при необходимости, проводит инвентаризацию этих сооружений, диагностику и их периодическое обследование;
— анализирует режим и условия движения по ним, организует пропуск и осуществляет контроль за пропуском негабаритных и тяжеловесных грузов по искусственным сооружениям (выдает согласования и разрешения на перевоз тяжеловесных и негабаритных грузов);
— обеспечивает хранение технической документации: проектов, исполнительных и строительных документов, заключений, отчетов и актов обследований и осмотра мостов, документов по ремонту, технических паспортов на мостовые сооружения;
— разрабатывает производственную программу содержания и ремонта сооружений, определяет средства на их выполнение;
— осуществляет выбор на конкурсной основе подрядных организаций по выполнению производственной программы;
— осуществляет контроль за производственной деятельностью мостовых организаций Подрядчиков на объектах Заказчика;
— осуществляет постоянный контроль за качеством содержания сооружений и сроками выполнения работ подрядными организациями, своевременным устранением недоделок и дефектов по сданным в эксплуатацию сооружениям; проверяет работу освещения на сооружениях;
— участвует в рассмотрении и утверждении проектной документации на ремонт, реконструкцию и новое строительство искусственных сооружений;
— участвует в работе комиссий по приемке скрытых работ, в подготовке объектов к сдаче и вводу в эксплуатацию, в том числе испытаний сооружений под нагрузкой;
— оказывает организационно-техническую помощь в выполнении работ по содержанию и ремонту; участвует в организации аварийно-восстановительных работ;
— организует получение гидрометеорологических и гидрологических данных, выдает технические условия и дает разрешение на прокладку связи, линий электропередач, другие коммуникации в зоне сооружений;
— осуществляет контроль за ведением книг мостовых сооружений и журнала производства работ;
— осуществляет необходимое взаимодействие с дорожными научными организациями.
2.5. Производственные мостовые подразделения Подрядчика привлекаются для выполнения комплекса работ по содержанию мостовых сооружений, обеспечивающего их безопасную и безаварийную работу. В состав работ входит: постоянный надзор за сооружениями, постоянный уход, профилактика для предупреждения появления опасных дефектов, плановый предупредительный ремонт (ППР), организация движения по сооружениям, а также учет мостовых сооружений.
Учет мостовых сооружений у Подрядчика осуществляется путем ведения книг мостовых сооружений на все объекты и журналов производства работ по содержанию.
На мостах, находящихся в ремонте и реконструкции, Подрядчик участвует в работах по надзору за качеством ведения работ и включается в комиссию по подписанию акта скрытых работ на выполнение всего комплекса работ по устройству гидроизоляции и деформационных швов, а также работ по укладке асфальтобетонного покрытия на проезжей части и тротуарах; подключается к контролю качества ведения работ по ремонту и реконструкции сооружений на своем участке.
При приемке мостов в эксплуатацию после ремонта, реконструкции или строительства, выполненными любыми организациями, Подрядчик включается в состав Рабочей и Государственной комиссий.
Для обеспечения безопасности движения на путепроводах Подрядчик осуществляет соответствующую разметку на пролетных строениях и опорах и проводит работы по обслуживанию навигационных знаков и другой судовой сигнализации на мостах; при наличии освещения на мосту содержит все оборудование, обеспечивающее исправную его работу; при необходимости устанавливает габаритные ворота перед путепроводами на пересекаемых дорогах.
2.6. Подрядчик осуществляет весь комплекс работ по содержанию мостовых сооружений на всей их длине (см. п.1.8.) и на прилегающих к ним участках подходов длиной по 6 м с двух концов сооружения (рис.1). Зона обслуживания подмостового пространства включает по 25 м с верховой и низовой стороны от сооружения (при конусах) или длину регуляционных сооружений при их наличии. На путепроводах эта зона ограничивается шириной конуса сооружения. Очистка русла производится на длине 100 м выше и ниже по течению.
Рис.1. План проезжей части моста
Независимо от удаления от мостового сооружения Подрядчик содержит знаки организации движения по мосту (ограничения грузоподъемности, скорости движения, установки приоритетов и т.д.), знаки индивидуального проектирования (название реки), а также лестничные сходы с моста и водоотводные лотки в конусах насыпей. При больших подходах, имеющих несколько водоотводных лотков, Подрядчик содержит первый лоток от моста с каждой его стороны. Ограждения на подходах Подрядчик обслуживает на длине по 18 м с обоих концов сооружения.
2.8. Производственное мостовое подразделение Подрядчика должно иметь в своем составе:
— группу механизации (базу техники с водителями, ремонтные мастерские);
— бригады и звенья численностью в зависимости от объемов работ.
Количество бригад, звеньев и их состав может определяться при расчете нормативной численности рабочих, а специализация зависит от типа сооружения (см. приложение 1).
Могут быть созданы специализированные звенья (3-5 чел.) по содержанию крупных сооружений:
— металлических мостов длиной свыше 200 м;
— железобетонных и сталежелезобетонных мостов длиной свыше 300 м;
— деревянных мостов длиной свыше 150 м.
2.9. Специализированные звенья по содержанию могут обслуживать территориально обособленные группы сооружений. В зависимости от материала конструкций сооружения в состав звена могут входить дорожный рабочий, бетонщик, изолировщик, слесарь, маляр, плотник и пр.
2.10. В состав комплексных бригад могут входить: дорожный рабочий, бетонщик, штукатур, изолировщик, маляр, слесарь, машинист (моторист), сварщик, электрик, плотник, водитель спецавтомобиля.
Для выполнения большого объема работ специального значения (бетонных, покрасочных и т.д.) могут быть созданы специализированные звенья и бригады, численность которых определяется из объема работ.
2.11. При создании производственных мостовых подразделений или привлечении к работам по содержанию специализированных фирм Подрядчиков необходимо учитывать специфику работы этих подразделений:
— разбросанность фронта работ по дороге;
Для эффективной работы подразделений следует:
а) сформировать зону обслуживания бригадами, звеньями, исходя из целесообразности транспортировки машин, механизмов, материалов, рабочих (в пределах до 100 км) от расположения базы.
б) осуществлять планирование работ с учетом планомерной загрузки подразделений в течение всего года.
2.12. Для выполнения дорожных работ по содержанию ездового полотна на мостовых сооружениях и подходах заказчик может заключать договора с дорожными подразделениями, в ведении которых находятся дороги.
Дорожные организации могут привлекаться для очистки проезжей части, очистки и уборки подходов и конусов, расчистки русла и пропуска высоких вод.
В этом случае на мостовых сооружениях средний участок проезжей части подвергается механизированной уборке дорожными подразделениями, а подрядчик по содержанию мостового сооружения выполняет только доочистку зоны проезжей части шириной 1 м вдоль ограждения безопасности или бордюра тротуара.
