Что не указывается в маркировке задвижки
Как маркируют и что указывают при маркировке задвижек?
При нанесении условных знаков на запорную арматуру в РФ используют стандарты ЦКБ. Центральное бюро разработало документы, которые содержат исчерпывающий список изделий, с их кратким описанием и номерами правовых актов. Краткое описание задвижек состоит из буквенно-цифрового кода. Всего в обозначении используют пять элементов. Как маркируются задвижки и что означают используемые в описании символы, рассмотрим ниже.
Что означает маркировка
Термин подразумевается нанесение буквенно-цифровых обозначений на запорную арматуру для трубопроводов, газо- и нефтепроводов. Сюда также относятся графические символы разных типов изделий на гидравлических и пневматических схемах.
Условные обозначения содержат все ключевые технические параметры, необходимые для продажи и безопасной работы изделий в разных отраслях промышленности. Подбор необходимой арматуры делают при помощи таблицы фигур (СТ ЦКБА 036).
Цифры (1-2) сразу после букв в маркировке означают номер модели (тип конструкции). Если в описании три цифры, первая из них указывает на тип привода запорной арматуры (таблица №3).
Виды маркировки
Производители используют единую схему нанесения цифр и графических изображений. Такой подход позволяет конечному потребителю быстро разобраться в номенклатуре задвижек. Виды маркировки:
Знаки маркировки наносят с учетом требований ГОСТа 4666. Каждый символ на корпусе или табличке арматуры, содержит конкретные сведения.
Расшифровка маркировки арматуры
Буквенно-цифровое обозначение запорной продукции (СТ ЦКБА 036-2017):
Рис. 1. Стандарт ЦКБА
Нормативные документы
Маркировка выпущенной заводом-изготовителем продукции происходит на основании государственного стандарта 4666-2015 и стандартов ЦКБА.
На каждое изделие наносят условные обозначения, необходимые для продажи, монтажа и обслуживания арматуры с соблюдением норм закона и правил техники безопасности.
ГОСТ 4666-2015
Государственный стандарт определяет буквенно-цифровое описание и статусы символов маркировки. Виды условных знаков:
На заметку! Дополнительные символы являются обязательными для отдельных отраслей народного хозяйства. Например, атомная энергетика, нефтяная промышленность и газовая отрасль.
Стандарты ЦКБА
Центральное бюро выработало собственные стандарты – ЦКБА 023-2015 и ЦКБА 036-2017. Первый документ определяет правила условного описания и регистрации таблицы фигур. Производитель не может наладить массовый выпуск запорной продукции собственной разработки без разрешения ЦКБ. Зарегистрированную таблицу фигур в бюро может использовать любой другой производитель. Единственное требование – завод-изготовитель должен в конце таблицы указывать букву «М», «М1» и т. д. Новая таблица фигур подлежит повторной регистрации в ЦКБ.
Второй документ служит справочным материалом для описания арматуры и приводов к ней по КД и таблицам фигур, прошедшим регистрацию в бюро. Стандарт включает полный список изделий, с их условным описанием и номерами нормативных актов на изготовление продукции. Документ оформлен в виде таблиц. Они содержат:
Рис. 2. Таблица фигур
Каждая новая модель выпущенной арматуры заносится в стандарт ЦКБА 036-2017. При этом обязательно указывается используемая таблица фигур. Порядок получения разрешения:
Образец заявки на регистрацию можно найти в СТ ЦКБА 036-2017.
Графические обозначения
Графические символы разных типов арматуры на гидравлических схемах регламентирует ГОСТ 2.785-70. Межгосударственный стандарт охватывает все отрасли промышленности и строительства. Исключением являются гидро- и пневмоприводы, и продукция авиационной промышленности.
На заметку! Размеры графических символов межгосударственный стандарт не регулирует. Производитель вправе комбинировать условные знаки исходя из типа соединения и вида управления задвижки.
Способы нанесения маркировки
Производители используют разные методы нанесения условных знаков. Среди них:
Производитель может использовать и иные методы нанесения символов на выпущенную продукцию. Единственное условие – четкое изображение на протяжении всего срока службы изделия.
Требования к нанесению символов описываются на чертеже отдельной детали или на сборочном чертеже маркируемого изделия (п.4.3.5 ГОСТа)
Составляющие части маркировки
На корпусе задвижки находится марка в виде индекса системы ЦКБА.
Как маркируют и что указывают при маркировке задвижек?
Производство задвижек – сложный технологический процесс. Он начинается с добычи железной руды, нанесением условных обозначений на каждое изделие и установкой в трубопровод. Информация, которую несет в себе шифр, нужна приобретения изделия, его монтажа и эксплуатации с соблюдением всех норм, и мер безопасности. Поэтому работники предприятий, отвечающие за исправное функционирование трубопроводной системы объекта, должны знать:
Все о маркировке задвижек вы узнаете из этого обзора.
Виды маркировки
Чтобы потребитель свободно ориентировался в номенклатуре арматурной продукции, на заводах-изготовителях разработана и принята единая система нанесения опознавательных знаков.
Существует несколько видов маркировки.

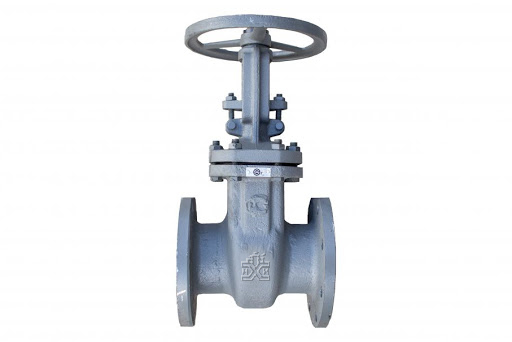

Рис. 1. Маркировка на корпусе
Каждый шифр, указанный на корпусе или табличке задвижки, несет в себе информацию. Для единообразного толкования маркировки, все знаки, наносимые на арматуру, должны соответствовать ГОСТу 4666-2015.
Как маркируются задвижки?
Требования к маркировке трубопроводной арматуры (задвижек в частности), регламентируются ГОСТом 4666-2015г. Документом определено содержание и обозначение символов (буквенное и цифровое), а также обозначены статусы. Так существуют:
С обязательными все предельно ясно. Эти обозначения должны быть указаны на каждом типе изделия.
Дополнительные обозначения распространяются на отдельные виды арматуры по усмотрению завода-изготовителя. Также, если техническим заданием или договором на поставку предусмотрено нанесение дополнительной информации, производитель маркирует арматуру в соответствии с этими документами.
Кроме того, для некоторых отраслей народного хозяйства предусмотрено обязательное нанесение дополнительных знаков. Сюда входят:
Специальные знаки наносятся на арматуру в соответствии с требованиями нормативных документов по безопасности производства. Местом нанесения таких обозначений служит информационная табличка.
Стандарты конструкторского бюро
Кроме ГОСТа 4446, Центральным бюро арматуростроения (ЦКБА) разработаны стандарты СТ ЦКБА 036-2017г., и СТ ЦКБА 023-2015г.
Справочник №036 содержит полный перечень устройств запорной арматуры, с их условным обозначением, а также с номерами тех нормативных документов на изготовление.
Стандарт приведен в виде таблиц, которые содержат:
Второй нормативный документ (СТ ЦКБА 023) определяет правила обозначения задвижек по таблицам фигур, а также правила регистрации устройств запорной арматуры. Дело в том, что завод-изготовитель арматуры не может заниматься серийным выпуском разработанной продукции без соответствующего разрешения Центрального конструкторского бюро.
Разрешением на выпуск задвижек служит занесение каждой модели в стандарт №036 с указанием таблиц фигур. Вот как это происходит.
Серийным производством стальных клиновых задвижек занимается Сибирский завод трубопроводной арматуры «СибЗТА». Компания осуществляет поставку моделей по таблицам фигур 30с15нж, 30с41нж, 30с64нж, а также чугунных задвижек 30ч39р. Возможна поставка изделий с механическим редуктором, а также с переходной площадкой под электропривод.
На сайте «СибЗТА» есть удобный калькулятор подбора фланцевых соединений и крепежа. По всем интересующим вас вопросам обращайтесь по телефону 8-800-350-91-13, или напишите нам на нашу почту info@sibzta.su.
Разберем на примере задвижки 30с927нж обозначение по таблицам фигур (т/ф), установленным СТ ЦКБА 023-2015.
Обозначение по т/ф
30с927нж – это стальная клиновая задвижка, укомплектованная электроприводом и производится по ТУ 3741-001-27104101-2014г.
А вот какую полезную информацию несет в себе шифр «30с927нж» в соответствии с СТ ЦКБА №023:
Рис. 4. Т/ф по СТ № 023
Также стандарт №023 содержит таблицу№5, которая включает перечень внутренних покрытий проходного отверстия арматуры. При наличии такого, после указания материала колец, добавляется условное обозначение материала покрытия. На нашем примере это будет выглядеть так:
«30с927нжфт» – означает, что проход покрыт фторопластом.
В некоторых случаях после указания всех т/ф, в конце ставится цифра. Это означает, что задвижка выполнена нестандартным способом, из другого материала или для специфических условий эксплуатации.
«30с927нжфт1» – единица указывает на использование коррозионностойких материалов по отношению к определенным рабочим средам.
Маркировка корпуса
На корпусе арматуры маркировка указывается в соответствии с ГОСТом 4446. Обозначения содержат следующую обязательную информацию.
Кроме обязательных знаков, завод-изготовитель, по указанию заказчика, наносит дополнительную маркировку. Вот какие обозначения могут быть указаны.
Указанные выше данные наносятся на корпус арматуры, а также на информационную табличку, которая крепится к корпусу или крышке.
Обязательная маркировка должна наносится на корпус изделия. Также возможно дублирование этой информации на табличке.
На лицевой части корпуса указывается:
На обратной стороне задвижки наносятся сведения о:
Если размер изделия позволяет, то вся маркировка наносится на лицевую сторону.
Также маркировка наносится на электроприводы задвижек. В этом случае информация указывается на табличке, которая крепится к корпусу электродвигателя.
Рис. 5 Табличка на электроприводе
Что не указывается в маркировке задвижки?
К обязательным знакам маркировки запорной арматуры относится обозначение направления подачи рабочей среды. Но так как задвижка может работать в обоих направлениях, то на ее корпусе этот знак не указывается.
Также, в ГОСТе 4446-2015 к обязательным обозначениям относится:
Эти параметры наносятся на изделие, если отсутствует обозначение номинального давления. Также завод-изготовитель может указывать эти сведения по:
А вот для предохранительных устройств, а также регуляторов давления, наличие диапазона температур, рабочего и расчетного давления являются обязательными.
Способы нанесения маркировки
Для того, чтобы информация на корпусе арматуры хорошо различалась, не стиралась во время эксплуатации, и сохраняла доступный для восприятия вид до конца срока службы, заводы-изготовители наносят маркировку с помощью:
Также предприятие может использовать другой способ нанесения обозначений, который бы обеспечивал четкое восприятие информации до конца срока эксплуатации прибора.
Буквы и цифры наносятся без наклона. Размеры шрифта, высота, ширина знаков, а также расстояние между ними приводятся в приложении Д к ГОСТу 4446.
На информационных табличках, которые крепятся к корпусу изделия, маркировка наносится двумя методами:
Кроме этого, корпус и крышка задвижки окрашиваются в определенный цвет.
Для газовой промышленности цветовой окрас нормируется по ГОСТу Р 56001-2014г.
Для нефтепроводов используется окрашивание корпуса в соответствии с климатическим исполнением. Для исполнения «У» – серый, для «ХЛ» – синий цвет.
По указаниям заказчика, предприятие-изготовитель может изменить цвет отличительной окраски. Также возможна поставка партии неокрашенных изделий. Но в этом случае корпуса и крышки задвижек грунтуются специальным составом.
Маркировка запорной арматуры
Современный каталог арматурных конструкций представлен широким рядом видов запорной арматуры, отличающихся по материалу исполнения, размерам, принципу действия, способам производства. Для простоты, быстроты и удобства поиска нужной продукции в этом ассортименте используются специальные обозначения. Система этих знаков называется маркировкой арматуры и должна отвечать двум главным требованиям:
Данная информация используется как при выборе устройств, так и при подборе элементов для ремонта, модернизации трубопроводов. При этом огромное значение имеет качество нанесения маркировки запорной арматуры. Чем лучше она читается, тем ниже вероятность ошибки при покупке (и некорректной работы всей системы после установки).
Правила маркировки арматуры
Маркировка арматуры – регламентная мера и должна осуществляться согласно нормам и нормативами российских госстандартов. В соответствии с последними, обозначения запорной арматуры формируются в таблицу и включают цифры + буквы. Порядок отметок:
Согласно ГОСТ, нанесение осуществляется на последней стадии ее изготовления. Важное условие: оттиск ставится по завершении производства, но до проведения испытаний. Такой подход позволяет контролировать отбракованные после контрольной оценки образцы, чтобы оперативно устранить дефекты и передать продукцию на выпуск, реализацию.
Высокое качество маркировочного оттиска – репутационный фактор, признак серьезности производителя и его ответственного подхода к качеству своей номенклатуры. Поэтому процесс нанесения обозначений доверяется исключительно специалистам с соответствующей подготовкой. Здесь важно владение навыками работы со специализированным оборудованием, применяемым для маркировки запорной арматуры.
Содержание
Пункты, которые обязана отражать/содержать маркировка запорной арматуры по ГОСТ.
Цвет поверхностей деталей изделий тоже следует рассматривать как часть маркировки запорной арматуры. Здесь действует такое распределение, согласно ГОСТ маркировки запорной арматуры:
Способы маркировки арматуры
Правила нанесения маркировки запорной арматуры:
Собственно, процесс нанесения осуществляется одним из трех методов – штамповкой, клеймением или гравировкой. Все 3 подхода предполагают деформирование материала поверхности с разным уровнем изменения.
Штамповка – долговечный способ маркировки запорной арматуры. Обозначения, нанесенные с ее помощью, имеют срок службы самих конструкций. При этом качество оттиска тоже остается высоким.
Клеймение – один из самых технологически сложных методов маркировки запорной арматуры. Использует для нанесения обозначений электроискровой карандаш. Довольно дорогой формат обработки поверхностей, потому применяется редко.
Гравировка – один из первых способов маркирования поверхностей. Использует в работе резцы (пуансон, фреза, штихель), занимает минимум времени, сохраняется достаточно длительный период времени.
Примеры маркировки арматуры с расшифровкой обозначений
ООО НПО «СпецНефтеМаш» – серьезный ответственный опытный представитель рынка производителей арматурной продукции. Мы уделяем немало внимания маркировке запорной арматуры и всегда стремимся сделать выбор изделий для покупателя значительно проще. Для наглядности и понимания сути обозначений маркировки арматуры предлагаем несколько «расшифровок» формул продукции, представленной в нашем каталоге.
Наш завод запорной арматуры заботится о том, чтобы выбор покупателя всегда был верным. К тому же качественная маркировка арматуры определяет простоту и удобство ее хранения, эксплуатации, своевременной замены или обновления. Мы предлагаем изделия с качественным оттиском и хорошими характеристиками для оснащения различных трубопроводных систем и постоянно работаем над повышением информированности своих клиентов.
Маркировка задвижек и ее расшифровка
Эти устройства представлены рядом разновидностей и выпускаются в многочисленных типоразмерах. Поэтому для их выбора необходимо знать маркировку задвижек. Она позволяет получить основную информацию о характеристиках трубопроводной арматуры. Кроме того, для проектирования и чтения технической документации, описывающей инженерные системы, необходимо знать условные обозначения задвижек на чертежах и схемах трубопроводов.
Правила маркировки задвижек
Маркировка задвижек и вентилей представляет собой условное обозначение, которое наносится на корпус изделия и несет основную информацию о нем. Это позволяет уже при визуальном осмотре арматуры определить ее основные технические характеристики, область применения, условия эксплуатации. Поэтому важно, чтобы маркировка задвижек была выполнена по ГОСТ.
Маркировка выполняется путем нанесения условных буквенных и цифровых обозначений, которыми зашифровываются основные параметры арматурного устройства. Так, обязательным является обозначение, указывающее на материал, из которого изготовлена задвижка. В соответствии с ГОСТ применяются такие обозначения в маркировке задвижек и их расшифровки:
Обозначение задвижек на трубопроводе выполняется с соблюдением единых правил. Они применимы для всех типов арматуры. Это позволяет сделать расшифровку маркировки задвижек по ГОСТ любому покупателю или инженеру, осуществляющему комплектацию, проектирование и монтаж трубопроводной системы.
Требования к маркировке задвижек для трубопроводов устанавливаются нормативным документом ГОСТ Стандарт регламентирует содержание маркировки, буквенные и цифровые обозначения символов, устанавливает их статусы. В частности, применяются следующие типы знаков:
Дополнительные знаки должны содержаться в маркировке отдельных видов арматурных устройств. Например, могут предусматриваться обозначения задвижек с электроприводом. Нанесение дополнительных обозначений выполняется по усмотрению производителей, а также в соответствии с требованиями договора или технического задания на изготовление серии задвижек. В обязательном порядке дополнительные знаки предусматриваются в маркировке задвижек клиновых, шиберных и других, применяемых в нефтяной, газовой промышленности, атомной энергетике.
Нанесение специальных обозначений предусматривается в соответствии с требованиями промышленной безопасности на отдельные виды трубопроводной арматуры. Такая маркировка размещается на информационных табличках.
Содержание маркировки
В соответствии с нормативной документацией маркировка задвижек чугунных фланцевых и других разновидностей должна содержать такую обязательную информацию:
На свое усмотрение или по отдельному указанию заказчика производитель может наносить следующую дополнительную информацию на трубопроводные задвижки:
Маркировка задвижек стальных и из других материалов наносится на корпус изделия и на информационную табличку. Эта табличка может быть закреплена на корпусе арматуры или на крышке.
Обязательная маркировка должна быть нанесена на корпусе и может дублироваться на информационной табличке. Номинальное давление, диаметр прохода, материал корпуса должны быть указаны на лицевой стороне корпуса задвижки. На задней части указываются сведения о производителе, заводском номере и дате изготовления, температурном диапазоне. Если позволяют габариты изделия, то вся обязательная информация наносится на лицевой части.
Способы маркировки задвижек
Цифровые и буквенные обозначения задвижек должны наноситься способом, который предусматривает сохранение маркировки в течение всего срок эксплуатации арматуры. В соответствии с ГОСТ для этого могут использоваться следующие способы:
Помимо маркировки, информацию о материале корпуса задвижки несет и цвет ее окраски. В соответствии с действующим нормативными требованиями задвижки из углеродистой стали окрашиваются в серый цвет, арматура из ковкого чугуна — в черный. Синий цвет применяется для окраски задвижек из легированной стали, а голубой — из коррозионно-стойкой.
Примеры маркировки задвижек с расшифровкой
Рассмотрим варианты маркировки задвижки клиновой с расшифровкой. В качестве примера возьмем задвижку 30с927нж. Обозначения ее маркировки имеют следующие значения:
При наличии внутреннего покрытия проходного отверстия задвижки ее маркировка дополняется обозначением материала такого покрытия. Например, для рассматриваемого случая маркировка 30с927нжфт будет свидетельствовать, что проходное отверстие покрыто фторопластом.
Что не указывается в маркировке задвижки
ТРЕБОВАНИЯ К МАРКИРОВКЕ
Pipeline valves. Requirements for the marking
Дата введения 2017-03-01
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Закрытым акционерным обществом «Научно-производственная фирма «Центральное конструкторское бюро арматуростроения» (ЗАО «НПФ «ЦКБА»)
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 259 «Трубопроводная арматура и сильфоны»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. N 82-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97
Сокращенное наименование национального органа по стандартизации
Минэкономики Республики Армения
Госстандарт Республики Беларусь
4 Приказом Федерального агентства по техническому регулированию и метрологии от 31 мая 2016 г. N 450-ст межгосударственный стандарт ГОСТ 4666-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
6 Стандарт подготовлен на основе применения ГОСТ Р 52760-2007
8 ПЕРЕИЗДАНИЕ. Апрель 2017 г.
Изменение N 1 внесено изготовителем базы данных по тексту ИУС N 6, 2021
1 Область применения
Настоящий стандарт распространяется на маркировку арматуры и приводов в сборе и не распространяется на маркировку их узлов и деталей.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.310-68 Единая система конструкторской документации. Нанесение на чертежах обозначений покрытий, термической и других видов обработки
ГОСТ 2.314-68 Единая система конструкторской документации. Указания на чертежах о маркировании и клеймении изделий
ГОСТ 26.008-85 Шрифты для надписей, наносимых методом гравирования. Исполнительные размеры
ГОСТ 2171-90 Детали, изделия, полуфабрикаты и заготовки из цветных металлов и сплавов. Обозначение марки
ГОСТ 2930-62 Приборы измерительные. Шрифты и знаки
ГОСТ 5632-2014 Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 14254-2015 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 24856-2014 Арматура трубопроводная. Термины и определения
ГОСТ 26349-84 Соединения трубопроводов и арматура. Давления номинальные. Ряды
ГОСТ 28338-89 (ИСО 6708-80) Соединения трубопроводов и арматура. Номинальные диаметры. Ряды
ГОСТ 31441.1-2011 (EN 13463-1:2001) Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 1. Общие требования
ГОСТ 31441.5-2011 (EN 13463-5:2003) Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 5. Защита конструкционной безопасностью «с»
ГОСТ 31901-2013 Арматура трубопроводная для атомных станций. Общие технические условия
ГОСТ 33259-2015 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования
ГОСТ 33852-2016 Арматура трубопроводная. Задвижки шиберные для магистральных нефтепроводов. Общие технические условия
ГОСТ 34029-2016 Арматура трубопроводная. Арматура обратная для магистральных нефтепроводов и нефтепродуктопроводов. Общие технические условия
ГОСТ 34287-2017 Арматура трубопроводная. Приводы вращательного действия. Присоединительные размеры
ГОСТ 34610-2019 Арматура трубопроводная. Электроприводы. Общие технические условия
3 Термины, определения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ 24856.
3.2 В настоящем стандарте применены следующие сокращения:
