Что называется сварочным трактором
Что такое сварочный трактор?
Разновидностью автоматического сварочника является сварочный трактор, осуществляющий сварку без участия человека. Оператор задает необходимые вольт-амперные показатели рабочего тока, контролирует передвижение агрегата. В автоматическом режиме возможна сварка в облаке защитного газа или под флюсом. Разработано несколько видов автоматов на колесном и рельсовом ходу. Многие из аппаратов многофункциональные, выполняют сварку в нескольких режимах.
Назначение сварочных тракторов
По сути, тракторный агрегат – это разновидность оборудования для промышленной автоматизированной электродуговой сварки с большой производительностью. Область применения каждой из моделей ограничена функционалом. В зависимости от конструкции подвижной рамы тракторный агрегат сварочный на колесах используется для стыковой или угловой сварки, возможно соединение элементов внахлест или «в лодочку» (стыки располагают под углом менее 45°). Когда в сварочном тракторе предусмотрены боковые ролики, осуществляется боковое соединение, в этом случае движение аппарата происходит по двутавровым балкам.
Самоходный автомат передвигается на колесах или по специальным рельсам. Вектор движения зависит от траектории сварного шва. Имеются мобильные агрегаты, которые без труда можно перенести в другое место. Сварочные тракторы используются при массовом производстве, некоторые модификации оснащаются дополнительными опциями:
Тракторные сварочные механизмы отличаются высокой производительностью, низким процентом брака, хорошим качеством соединений.
Устройство
Типовая конструкция агрегата схожа у всех модификаций, включает несколько основных узлов:
Обычно все управление размещается в корпусе тракторной тележки, иногда блок выносится отдельно для удобства пользования аппаратом.
Двигатель приводит в движение механизм подачи присадки и элементы ходовой части. С помощью редукторов изменяется частота и скорость вращения отдельных узлов. Сложность системы управления зависит от конструкционных особенностей профессиональной электротехники. Использование лазерных считывающих устройств, блоков непрерывного мониторинга полностью исключают влияние человеческого фактора на качество сварки. Аппарат способен работать дистанционно и независимо.
Классификация
Разработаны модели сварочных тракторов под все виды сварки. При выборе техники пользуются классификацией по многим признакам:
одномоторные оснащаются понижающими редукторами на узлах подачи присадки, модели легкие, мобильные, но с низкой производительностью, минимальным функционалом;
двухмоторные конструкции более массивные, но точность регулировки настройки существенно увеличивается, отдельно подается усилие на ходовую часть и узел подачи сварочной проволоки, устройства способны выполнять швы любой сложности.
тракторы с открытой дугой аналогичны традиционным ручным электродуговым сварочникам;
модификации с подачей защитного газа работают с инертными смесями и активным газом, сопло расположено так, что облако создается непосредственно над ванной расплава, расход газа минимальный;
у сварочных тракторов для сварки под флюсом имеется автоматический дозатор порошка, защищающего металл от перегрева или окисления, образующего шлаковый слой.
однодуговые предназначены для традиционной электросварки;
двух- и трехдуговые одновременно формируют несколько швов, параллельных друг другу.
рельсово-роликовые конструкции с параллельными или круговыми направляющими.
Специальных присадок и флюсов для трактора не требуется, используются расходники для обычной сварки.
Преимущества и недостатки
Сначала о плюсах. Главное достоинство трактора – стабильное качество, параметры поддерживаются стабильно в процессе сварки. Аппарат работает с заготовками любых размеров, толщины. Не требуется предварительной подготовки кромок, обеспечен быстрый розжиг дуги.
Из недостатков выделяют два фактора: сложность ремонта и большой вес оборудования. Еще один минус – высокая стоимость. Хотя окупаемость трактора краткосрочная, необходимо обладать финансовыми ресурсами для покупки агрегатов.
В целом при массовом производстве сварных изделий оборудование оправдывает себя за счет высокой точности швов и хорошей производительности.
Что такое сварочный трактор?
Время чтения: 4 минуты
Автомат сварочный — это давно известный тип сварочного оборудования, который широко применяется на производстве. Автоматические сварочные аппараты позволяют выполнять сварку без непосредственного участия сварщика. Необходим лишь оператор, который будет задавать автомату необходимые параметры, а тут в свою очередь будет выполнять работу без дальнейшего участия человека.
Существует множество разновидностей автоматического сварочного оборудования. Об одном из них мы расскажем сегодня. Речь пойдет о сварочных тракторах. Мы подробно расскажем, что из себя представляет трактор для сварки и какие у него есть достоинства.
Сварочный трактор: что это?
Сварочный трактор — это разновидность сварочного автомата. Он предназначен для электродуговой сварки, выполняет работу по заданным настройкам и оснащен колесами для удобного перемещения. Сварочный трактор — это самоходный автомат. Он двигается по заданной заранее траектории, либо по специальным рельсам. Вектор движения задается в соответствии со швом, который необходимо выполнить.
Зачастую тракторы не очень громоздки. Их можно перевезти из одного цеха в другой. Рельсы так же очень компактны и весят немного, их можно переносить вместе с аппаратом в нужное место. Сварочный трактор очень функционален. Он оснащен специальной сварочной головкой, через которую может подаваться защитный флюс, газ и сварочная проволока. Комплект оборудования состоит из самого трактора и тележки с пультом управления, механизмом подачи проволоки и прочим. Либо все управление может находиться прямо на корпусе трактора. Типичный пример — трактор сварочный АДФ модели 1002.
На данный момент тракторный агрегат сварочный на колесах — это самый простой, экономичный и при этом довольно эффективный тип автоматического оборудования. Он стоит не так дорого, как более технологичные установки, но отлично справляется с работой. Существует сварочный трактор для сварки под флюсом, трактор для сварки в среде защитного газа. Но зачастую стандартный трактор оснащен несколькими функциями одновременно.
Сварочные тракторы широко применяются на различных предприятиях и на заводах. Их можно встроить в действующее производство или использовать отдельно. Более дорогие модели могут обладать дополнительным функционалом, вроде регулировки количества флюса при сварке или специальной лазерной системой слежения для правильной геометрии шва. Производительность у тракторов не очень высокая (по сравнению с другими типами автоматов), но можно выполнять сварку под флюсом с помощью двух проволок и тогда производительность увеличится.
Достоинства сварочного трактора
У сварочного трактора множество достоинств по сравнению с другими автоматическими аппаратами. Первое, и одно из основных — это его простота и функциональность. Трактор стоит недорого, сконструирован из простых деталей и легко ремонтируется даже в условиях экстренной ситуации. Отсюда вытекает следующий плюс — это его надежность и простота технического обслуживания.
Однако, при всей своей простоте сварочный трактор способен сформировать швы с идеальной геометрией, что очень важно. При этом он все же считается портативным. Его можно перевезти или перенести без особых трудностей. Чего не скажешь о других автоматических аппаратах, которые зачастую стационарны и весят несколько сотен килограмм.
Еще один плюс — это простота освоения. На тракторе всегда есть дисплей либо ряд кнопок, которые интуитивно понятны. Чтобы настроить трактор не нужно иметь особую квалификацию или обладать специфическими знаниями в этой области. Все просто и понятно. А благодаря тому, что трактор движется с заданной скоростью, удается существенно экономить расходные материалы.
Неоспоримое достоинство трактора — это возможность сварки толстого металла. При этом не важно, какое именно будет соединение: встык, угловое или внахлест. Качество швов в любом случае будет отличным, если аппарат настроен правильно. Поскольку человеческий фактор практически исключен.
И последнее, что вам нужно знать — трактор способен производить качественную сварку без предварительной подготовки металла и разделки кромок. Вы экономите время и получаете большую производительность.
Вместо заключения
Сварочный трактор — это простой, но в то же время функциональный сварочный аппарат, который способен выполнять дуговую сварку в автоматическом режиме. Он движется по заданной траектории либо по специальным рельсам, и позволяет выполнять сварку без непосредственного участия человека. Все, что необходимо сделать мастера — это задать на панели управления все необходимые настройки. Остальную работу трактор сделает сам.
Трактор может выполнять множество типов сварки, быть большим и громоздким или компактным и недорогим. Он незаменим на производстве, где важно качество швов и их геометрия. Словом, сварочный трактор — это современный помощник для многим промышленных предприятий. Приходилось ли вам сталкиваться на практике с таким сварочным оборудованием? Расскажите о своем опыте в комментариях. Желаем удачи в работе!
Сварочный трактор
Смотреть что такое «Сварочный трактор» в других словарях:
сварочный трактор — Аппарат для дуговой сварки на самоходной тележке, которая перемещается вдоль свариваемых кромок. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом … Справочник технического переводчика
ТРАКТОР ДЛЯ ДУГОВОЙ СВАРКИ — портативная универс. сварочная машина, состоящая из транспортирующего механизма (тележки) и сварочной головки. Т. д. д. с. может перемещаться по рельсам и непосредственно по свариваемому изделию. Направление движения определяется с помощью… … Большой энциклопедический политехнический словарь
ТРАКТОР — (1) самоходная колёсная или на гусеничном (см.) машина для буксирования прицепных или навесных устройств, дорожных орудий, повозок или для тяги сельскохозяйственных машин орудий, транспортировки срубленных деревьев, а также для привода… … Большая политехническая энциклопедия
Автоматическая сварка — I Автоматическая сварка дуговая электросварка, в которой основные операции подача электрода в дугу и перемещение дуги по линии сварки механизированы. Если механизирована только подача проволоки, а дугу перемещают вручную, сварка… … Большая советская энциклопедия
Автоматическая сварка — I Автоматическая сварка дуговая электросварка, в которой основные операции подача электрода в дугу и перемещение дуги по линии сварки механизированы. Если механизирована только подача проволоки, а дугу перемещают вручную, сварка… … Большая советская энциклопедия
Сварочное оборудование — машины, аппараты и приспособления, необходимые для изготовления из заготовок сварных изделий. Комплекс технологически связанного между собой С. о. для выполнения сварочных работ при том или ином участии сварщика называется сварочным… … Большая советская энциклопедия
Устройство трактора — Трактор классического типа Основная статья: Трактор Трактор состоит из следующих механизмов и систем: Несущая система (Остов); Двигатель и его … Википедия
ГОСТ 2601-84: Сварка металлов. Термины и определения основных понятий — Терминология ГОСТ 2601 84: Сварка металлов. Термины и определения основных понятий оригинал документа: 47. Cвapкa трением Сварка с применением давления, при которой нагрев осуществляется трением, вызванным относительным перемещением свариваемых… … Словарь-справочник терминов нормативно-технической документации
Сварочное оборудование — Термины рубрики: Сварочное оборудование Автомат для дуговой сварки Автомат сварочный Агрегат сварочный Аппарат сварочный … Энциклопедия терминов, определений и пояснений строительных материалов
РТ-М-160 — Выпускался, гг. 2004 н.в … Википедия
ТРАКТОР ДЛЯ ДУГОВОЙ СВАРКИ
портативная универс. сварочная машина, состоящая из транспортирующего механизма (тележки) и сварочной головки. Т. д. д. с. может перемещаться по рельсам и непосредственно по свариваемому изделию. Направление движения определяется с помощью следящего устройства или др. способами. Позволяет механизировать и автоматизировать сварку крупногабаритных изделий. См. рис.

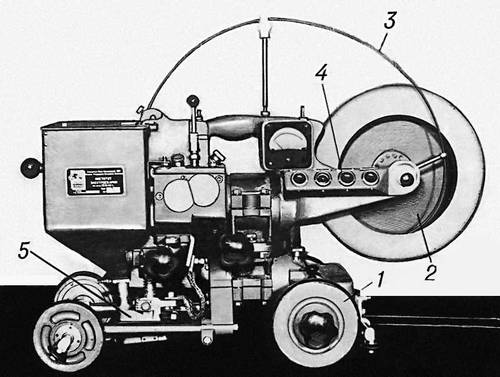

Универсальный трактор для дуговой сварки
Смотреть что такое «ТРАКТОР ДЛЯ ДУГОВОЙ СВАРКИ» в других словарях:
Трактор для дуговой сварки — – переносной аппарат для дуговой сварки с самоходной тележкой, которая перемещает его вдоль свариваемых кромок по поверхности изделия или переносному пути. [ГОСТ 2601 84] Рубрика термина: Сварочное оборудование Рубрики энциклопедии:… … Энциклопедия терминов, определений и пояснений строительных материалов
трактор для дуговой сварки — Переносной аппарат для дуговой сварки с самоходной тележкой, которая перемещает его вдоль свариваемых кромок по поверхности изделия или переносному пути. [ГОСТ 2601 84] Тематики сварка, резка, пайка EN welding tractor DE Schweißtraktor FR… … Справочник технического переводчика
Трактор для дуговой сварки — 146. Трактор для дуговой сварки Переносной аппарат для дуговой сварки с самоходной тележкой, которая перемещает его вдоль свариваемых кромок по поверхности изделия или переносному пути Источник: ГОСТ 2601 84: Сварка металлов. Термины и… … Словарь-справочник терминов нормативно-технической документации
ТРАКТОР — для дуговой сварки переносный аппарат, который перемещается по поверхности свариваемого изделия или по рельсам. Состоит из сварочной головки, самоходной тележки, пульта управления и контрольных приборов … Большой Энциклопедический словарь
Трактор (значения) — Трактор: Содержание 1 Технические средства 2 Населённые пункты 3 Стадионы … Википедия
ТРАКТОР (аппарат для сварки) — ТРАКТОР для дуговой сварки, переносный аппарат, который перемещается по поверхности свариваемого изделия или по рельсам. Состоит из сварочной головки, самоходной тележки, пульта управления и контрольных приборов … Энциклопедический словарь
ТРАКТОР — (1) самоходная колёсная или на гусеничном (см.) машина для буксирования прицепных или навесных устройств, дорожных орудий, повозок или для тяги сельскохозяйственных машин орудий, транспортировки срубленных деревьев, а также для привода… … Большая политехническая энциклопедия
трактор — а; мн. тракторы и трактора; м. [англ. tractor] Самоходная машина на колёсном или гусеничном ходу, предназначенная для тяги или приведения в действие машин, орудий (сельскохозяйственных, строительных, дорожных и др.). Трелевочный т. Пропашной т.… … Энциклопедический словарь
сварочный трактор — Аппарат для дуговой сварки на самоходной тележке, которая перемещается вдоль свариваемых кромок. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом … Справочник технического переводчика
Сварочный трактор — переносный самоходный автомат для дуговой электросварки (См. Электросварка), который перемещается вдоль свариваемых кромок по поверхности изделия или по лёгкому переносному рельсовому пути. Головка трактора (рис.) имеет механизм подачи… … Большая советская энциклопедия
Что называется сварочным трактором
Нахождение новых способов повышения производительности и увеличения пропускной способности производственных линий является повседневной задачей предприятия. Получение желаемых результатов может потребовать инвестиций в новые технологии или изменения существующих производственных процессов.
Улучшите эффективность с помощью сварочного трактора
Сварочный трактор часто используется для сварки углеродистых сталей, нержавеющих сталей и некоторых сплавов никеля, и лучше всего подходит для материалов от 10 до 100 мм толщиной. Его можно использовать и для того, чтобы сварить тонкий материал от 3 мм толщиной, при увеличении скорости перемещения трактора и использовании датчика перегрева для предотвращения прогара.
В SAW сварке для защиты дуги от атмосферы используется гранулированный поток; название процесса относится к тому, что сама дуга находится в потоке, поэтому дуга не видна, когда параметры правильно установлены и слой потока достаточен. Провод подается через факел, который двигается вдоль соединения сварки. Жара дуги плавит провод, поток и основное вещество для того чтобы сформировать жидкий бассейн сварки. В зависимости от своей конструкции, поток может также добавить присадочные элементы к металлу сварки для того чтобы изменить химические и механически свойства сварки.
Для сварки длинных и прямых сварных соединений на повторяющихся деталях хорошо подходит трехколесный прицеп трактора. Примерами сварочных работ с таким типом дополнительного оборудования являются сварные швы Т-образного типа или угловые швы длиной от 1,5 до 3 метров, например, при изготовлении конструкционных коробок или рамок прицепа.
Когда ваша деталь достаточно велика, трактор может просто ездить. Если деталь недостаточно большая, то можно изготовить приспособление для трактора для того чтобы исключить необходимость передвижения, и факел можно манипулировать к необходимому положению. Это позволяет Вам выполнять сварку там, где вы, не считали это возможным.
Так как трактор может передвигаться самостоятельно, без буксировки, он обеспечивает даже большие преимущества для комфорта оператора. Для сварных швов на более толстых материалах, требующих нескольких проходов, использование трехколесного прицепа трактора может позволить вам устранить несколько проходов и завершить сварку за один проход — экономя время и деньги.
Выбор правильного сварочного трактора
Есть несколько ключевых факторов для рассмотрения при выборе правильного трактор для ваших нужд.
Трактор, который имеет компактный размер и может быть сконфигурирован на несколько позиций, например, трехколесный сварочный трактор от компании ИТС-Инжиниринг, обеспечивает большую гибкость и множество вариантов установки. Когда вспомогательное оборудование предлагает большую гибкость, его можно использовать в большем количестве применений, требующих разнообразных позиций сварки.
Тракторы, использующие цифровой интерфейс, помогают контролировать и регулировать параметры сварки, такие как скорость движения. Например, трактор с большей цифровой программируемостью позволяет операторам установить определенную скорость перемещения для сварки и получить немедленную обратную связь на этой скорости во время процесса заварки-для обеспечения того что набор и фактическая скорость последовательны, для улучшенных качеств сварки и повторимости.
Важность присадочного металла
Как и при всех сварочных процессах, выбор правильного металлического наполнителя является ключом к достижению результатов, которые вы хотите использовать при дуговой сварке под флюсом. Выбор наполнителя и флюса в SAW должен соответствовать требованиям приложения.
Существует три основных типа проводов, которые могут использоваться со сваркой SAW : сплошной проволокой, проволокой из металлического порошка и бесшовной проволокой из металлического порошка. Для удовлетворения конкретных потребностей также имеется широкий спектр флюсов. Рассмотрите требования своих конкретных приложений и то, что может предложить каждый тип проволоки и флюса.
Твердая проволока является наиболее часто используемым типом наполнителя, обеспечивая хорошее проникновение и внешний вид. Проволока с металлическим сердечником обеспечивает исключительную скорость осаждения и хорошие механические свойства, а также много вариантов для сварки низколегированных сталей. Бесшовные проволоки из металлического порошка являются хорошим вариантом для некоторых важных применений, когда важно иметь низкие уровни содержания водорода и хорошие механические свойства.
Имейте в виду, что это может потребовать тестирования различных комбинаций потока и провода, чтобы найти правильный для работы.
Инвестирование в производительность
В то время как преобразование в SAW может означать большие авансовые инвестиции, вы можете их быстро окупить благодаря повышению производительности, которую предоставляет данный процесс. Операция, которая переключается на SAW, может удвоить или даже утроить производительность и более эффективно использовать рабочее время, это результаты, которые помогут обосновать первоначальные инвестиции.
