Строим каркасную баню: всё по фэн-шую! Часть первая
Выбираете энергоэффективные решения?
Обратите внимание на геотермальные тепловые насосы FORUMHOUSE
Геотермальный тепловой насос EU (старт/стоп)
Геотермальный тепловой насос IQ (псевдоинвертор)
Геотермальный тепловой насос IQ (инвертор)
Как говорят пользователи нашего портала, строить дом в одиночку сложно, а вот самостоятельно — очень даже возможно. Именно поэтому темы, где рассказывается, как возвести дом своими руками, пользуются заслуженной популярностью на FORUMHOUSE.
Каркасная баня, технология строительства.
Мы уже рассказывали, как «в одни руки» построить бытовку, и пошагово описывали процесс возведения оригинального круглого погреба. Продолжаем начатую тему. Из данной статьи вы узнаете, как должны самостоятельно строиться правильные каркасные бани.
Особенности возведения свайно-винтового фундамента
Практика показывает, что главным движителем любого строительства является идея. Мы всегда начинаем строить со слова «хочу» или простой жизненной необходимости. Именно это и послужило руководством к постройке каркасной бани размером 6х4 м.
Идею стройки бани подкинула мне моя мама, а я, начитавшись FORUMHOUSE и насмотревшись фильмов признанного гуру каркасного строительства Ларри Хона, решил, что справлюсь с поставленной задачей. Тем более, что руки просто чесались взяться за инструмент!
Баню «установили» на участок с учетом сторон света и границ до соседей. Это позволило сориентировать комнату отдыха так, чтобы она смотрела на участок.
Многие начинающие строители упускают этот момент. В результате дом выходит за обозначенные границы, или, выглянув из окна, мы взглядом упираемся в стену соседнего дома.
В итоге после создания правильного чертежа с размерами бани получилось следующее: входная дверь находится внизу, прямо над прихожей размещается парная, справа от парной — моечная и туалет. Комната отдыха слева, а окна бани смотрят на летний домик Sashauzerа.
Место выбрали, чертёж готов, смета просчитана, самое время делать фундамент. В качестве основания Sashauzer выбрал свайно-винтовой фундамент.
Причиной этому послужили пусть и редкие, но возможные паводки, полностью затапливающие соседние участки. Участок пользователя стоит выше остальных, он решил, что лучше перестраховаться.
В весенний паводок многих соседей затопило. У кого дома находятся в низине, затопило по окна. У нас вода между грядок стояла.
Здраво рассудив, что силами одного человека сваи не закрутить, Sashauzer решил использовать услуги фирмы, специализирующейся на данном типе фундамента. Забегая вперёд, скажем, что фундамент – это единственная конструкция, сделаная чужими руками на этой стройке.
Как и положено, при строительстве свайно-винтового фундамента в первую очередь делается пробное завинчивание. В итоге выяснилось, что закручивать сваи надо на глубину 3 метра.
Этот этап очень важен, т.к. если заглубить сваи «на глаз», они могут не достигнуть запроектированной несущей способности и со временем под нагрузкой просядут. Или окажется, что вместо 3-х метровых, нужны сваи длиной в 5 и более метров. В этом случае цена такого фундамента может превысить все разумные пределы, и надо искать другие варианты основания.
В этой статье рассказывается, как сделать бюджетный фундамент под бытовку. Это готовая пошаговая инструкция для тех, кто готовится приступить к стройке.

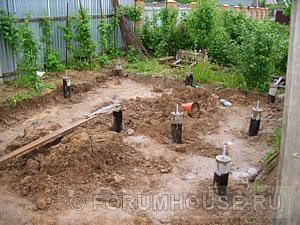

В итоге получилось, что под баню надо устанавливать 9 свай длиной по 3.5 м. Приехала «фирма» и… началось. Пока Sashauzer отошёл, рабочие успели выкопать две огромные ямы глубиной по 1.5 метра, куда воткнули сваи, причем 2 метра торчали сверху над землёй. На вопрос, что это за халтурная технология, получен ответ, что свая в глину не крутится. Самое интересное, что рабочие пытались закрутить сваю обычным ломом, а наращивать длину рычага отказались, за что их выгнали без оплаты.
Пришлось прибегнуть к услугам второй фирмы. В этот раз всё сделали, как надо, закрутив сваи на нужную глубину в 3 метра.
У меня есть инвертор, и оголовки к сваям я приварил самостоятельно.
Если взглянуть на картинки ниже, то видно, что приямки, которые вырыли перед закручиванием свай, по просьбе пользователя не закапывали.
Цель — Sashauzer решил сделать дополнительную антикоррозийную защиту металла свай в самом «узком» месте – переходе грунт/воздух.
«Антикоррозийку» провели следующим образом — сначала верхнюю часть свай промыли водой с тряпкой, затем, после того как они высохли, прошлись тряпкой, смоченной растворителем. После чего сваи покрыли резинобитумной мастикой.
Дав мастике высохнуть, Sashauzer намотал на сваи битумную ленту (снизу вверх), не доходя до оголовков.
Крепить ленту к поверхности наш пользователь решил с помощью прогревания газовой горелкой, а на финише ещё раз по всем элементам прошёлся мастикой.
Как построить каркасную баню самому: преимущества и особенности самостоятельного строительства
Благодаря доступности и быстроте возведения каркасная баня пользуется спросом у дачников и владельцев частного сектора. Это отличное место как для сезонного, так и для круглогодичного отдыха. Строительство такой бани можно заказать у специалистов или же соорудить ее с нуля своими руками.
Преимущества и недостатки каркасной конструкции
Среди плюсов такой постройки:
Из минусов каркасной бани:
Чтобы предотвратить существенную усадку конструкции, для строительства нужно применять доски и другие пиломатериалы, которые сушили камерным способом.
Варианты проектирования бани
В начале строительных работ разрабатывается проект будущего сооружения. Сделать это можно самостоятельно, взяв за шаблон один из готовых чертежей в интернете. Есть хорошая альтернатива, которая сэкономит время, – заказать проект у специалистов. Эта же команда займется и пошаговым возведением под ключ.
В продаже есть готовые модульные баньки, которые просто собираются по принципу конструктора и не нуждаются в наружной или внутренней отделке.
Самые популярные размеры:
Если же решили делать эскизы самостоятельно, то нужно учесть такие моменты:
Чем подробнее будет разработана схема будущей конструкции, тем проще пройдет возведение объекта.
Для коммуникаций желательно составить отдельный чертеж.
На усадьбе большой площадью хорошо будет смотреться целый банный комплекс с террасой, комнатой отдыха, столовой, спальней. В такой постройке отлично проводить время с гостями круглый год.
Популярны проекты с мансардой. Согласно стандартному плану комната отдыха на первом этаже занимает до 20 кв. м. От нее идет лестница наверх, где расположена спальня.
Главное преимущество бани с мансардой – дополнительное пространство на втором этаже для отдыха.
По стоимости от одноэтажной бани отличается не существенно. Внимание уделяется усилению фундамента, поскольку нагрузка на него приходится больше.
В большинстве каркасных конструкций для пола берут обрезную доску (черновой настил), шпунтованную (чистовое покрытие). Все деревянные элементы тщательно проходят антисептиками.
На перегородки, стены, потолок удобно использовать вагонку. Для теплоизоляции лучше брать минеральную вату, сверху настелить 2 слоя пароизоляции.
В парной отлично разместится дровяная печь с баком для воды. Можно выложить ее вручную из кирпича или купить заводскую металлическую.
Грамотное составление проекта экономит время на строительство, помогает избежать перерасхода материалов.
На дачах часто ставят маленькие бани 3*4 м. Делать их проще квадратной или прямоугольной формы. Необычно выглядят баньки в виде бочки, треугольные. В парилке смогут разместиться 2–3 человека. Внутри постройки есть только основные помещения:
Допускается наличие маленькой веранды. Обогревается баня печью на дровах или котлом.
Основные плюсы мини-бани – скорость строительства, небольшие траты.
Материал для каркаса
Разберем плюсы и минусы использования для каркаса каждого из материалов.
Деревянный брус
Часто выступает сырьем для каркаса домов, веранд, бань.
Толщина (сечение) бруса подбираются в соответствии с несущей способностью конструкции, типа теплоизоляционного материала.
Древесное сырье приобретается, пропитанным в заводских условиях, или же обрабатывается антисептиками самостоятельно перед началом монтажа. Затраты в обоих случаях практически одинаковы. Но если купить готовый брус, то получится сэкономить время.
Каркас состоит из верхней, нижней обвязки.
Если баня будет утепляться, то слой теплоизоляции делается меньше толщины бруса.
Плюсы деревянного каркаса:
Главный минус – ограниченный срок службы и необходимость периодического ухода за древесиной. К тому же, не нужно забывать про высокую вероятность усадки.
Металлический профиль
Такие сооружения мастера называют ЛСТК – легкие стальные тонкостенные конструкции.
Сырьем служат профильные трубы, швеллеры, уголки (на выбор).
Лучше всего брать профильные трубы сечением 60×60 мм, 100×100 мм.
Металлокаркас совместим с любым типом фундамента. Для обустройства бань применяется не так часто.
Ключевой фактор, который влияет на стоимость конструкции, – сечение профиля. Чем больше сечение, тем сложнее труба идет на изгиб, поэтому растет цена работ.
Для наружной обшивки каркаса подойдет профнастил, сайдинг, панели ПВХ.
Среди преимуществ металлокаркасного сооружения:
Из минусов – необходимость качественной антикоррозийной обработки металла. В противном случае металл начнет ржаветь.
Чем лучше обшить каркас
В русских банях часто ставят именно деревянный каркас.
Для качественной наружной отделки нужно сделать правильно обрешетку и закрепить утеплитель.
Обрешетка берет на себя функции вентиляции. Зазоры не дадут влаге скапливаться на поверхности бруса, утеплителе. Вентиляционные зазоры обеспечивают хороший воздухообмен, где нет места для сырости, грибка.
Крепеж проводится вертикально. Для утепления стен бани допускается применять далеко не все виды теплоизоляции.
Запрещено использовать горючий дешевый пенопласт, пенополистирол.
Керамзит, эковата не подходят из-за того, что быстро напитываются влагой и теряют рабочие свойства.
Лучшие варианты утепления:
Снаружи каркасную конструкцию можно отделывать:
Красиво смотрится обшивка блок-хаусом, имитирующим бревно.
Использовать для наружной облицовки натуральный камень или кирпич не стоит. Иначе каркасная постройка потеряет важное свойство – теплоинерционность.
Для внутренних работ универсальным потолочным, стеновым материалом считается вагонка. Ей удобно обшивать парилку, предбанник. Вагонка не нагревается, удобна в монтаже. Для отделки душа выбирают керамическую плитку или древесину влагостойких пород.
Запрещено красить, покрывать лаком отделку в парной, иначе при нагреве она начнет выделять токсичные вещества, которые несут вред для здоровья.
Допускается применять влагостойкий гипсокартон для обшивки стен в раздевалке. Для этих же целей подойдут плиты ОСБ, МДФ.
Внимание уделяется участкам стен, пола и потолка вблизи банной печи. Их выкладывают плиткой, облицовочным кирпичом, обшивают стальными или железными листами.
Подробнее порядок внутренней обшивки бани приведен в разделе ниже.
Как построить правильно каркасную баню: пошаговая инструкция
Из инструментов для работы понадобятся:
Понадобится емкость для замеса раствора. Если баня большая по площади, то проще заказать бетономешалку.
Пошагово создание бани состоит из следующих этапов. В качестве примера используем расход материалов на конструкцию размерами 5*4 м.
Фундамент
Под каркасную конструкцию хватит столбчатого фундамента. За основу берем асбестоцементные трубы.
На такую площадь понадобится:
Если кратко, по этапам основание делаем так:
Время застывания – до 7 дней. В течение этого времени работы на площадке не проводятся.
Сборка пола
Для пола потребуются:
Подготовив все материалы, можно приступать к сборке пола:
Изолируем стоки канализации.
В моечной зоне рекомендуется настелить пол из плитки, в комнате отдыха, предбаннике – вагонкой. Такой пол обойдется недешево, но позволит эксплуатировать баню круглый год.
Недорого выйдет пол для сезонного применения. Достаточно сверху балок закрепить поперек брус и сверху обшить обрезной доской.
Каркас
Начинать работы нужно с подготовки материала. Потребуется строганный брус сечением 10*5 см. Все деревянные элементы тщательно пропитываются антисептиком.
Схема каркаса стен: 1 – нижняя обвязка, 2 – стойки, 3 – верхняя обвязка, 4 – подкосы.
Создание обвязки состоит из таких стадий:
Нижняя, верхняя обвязка делается из досок.
Стропильная система крыши
Понадобится такой набор:
Для бани небольшой площади часто обустраивают плоскую, двухскатную или четырехскатную крышу.
Разберем поэтапно устройство двухскатной крыши:
Если крыша будет использоваться в качестве чердака, то стропильную систему нужно оснастить вспомогательными брусовыми опорами и прикрепить к ним маленькие дверки.
Утепление крыши рекомендуется проводить, если баня будет использоваться постоянно. Когда есть чердак, утеплять постройку не обязательно.
Стены
Стены можно делать из досок сечением 5*10 см.
Краткий обзор работ:
По окончании можно приступать к монтажу гидроизоляционного материала и утеплению.
Утепление конструкции
В банном блоке, который будет использоваться постоянно, важно не только правильно выбрать утеплитель и закрепить его, но и обеспечить качественную пароизоляцию. Она не даст утеплителю напитываться влагой.
Схема утепления стен парилки
Потолок
Внутреннюю обшивку потолка начинают с крепежа гидроизоляции, обрешетки из деревянных планок. В зазоры между обрешеткой вставляется утеплитель. Сверху закрывается слоем пароизоляции.
Фото: потолок обшивается вагонкой
Установка окон и дверей
Еще на этапе планирования в банной постройке предусматриваются проемы под окна, двери. Они могут быть стандартных форм – квадратные, прямоугольные, так и необыкновенных – в виде многоугольников, арочные.
Поставить окна или двери нестандартных форм качественно самому вряд ли удастся, поэтому лучше сразу заказать монтаж у компании-изготовителя. К тому же, зачастую это входит в стоимость изделий.
Чаще выбирают металлопластиковые стеклопакеты, из-за доступной цены, простоты монтажа и длительной эксплуатации.
Конструкции выставляют по уровню, зазоры задувают монтажной пеной.
Внешняя обшивка
Внешняя обшивка каркаса проводится простой вагонкой. Предварительно укладывается гидроизоляционный материал. Планки фиксируются горизонтально на саморезы.
Рекомендуется покупать сырье, которое подвергли камерной сушке и пропитали антисептиками еще на производстве. Срок его службы будет больше.
Баня, сауна, отделанная деревянной вагонкой, смотрится аккуратно и природно.
Внутренняя отделка бани
Для парной предпочтительно брать вагонку из древесины лиственных пород. В других помещениях помимо дерева, используются панели ПВХ, декоративная штукатурка и другие материалы.
Тематическая статья: «Как сделать лавки и полок в бане».
Подробные рекомендации по внутренней отделке: «Дизайн бани».
Фотогалерея готовых каркасных бань
Вот примеры небольших каркасных бань и массивных банных комплексов, оформленных в разных стилях.
Самостоятельная постройка каркасной бани
На даче уже имеется дом на 90 кв.м, но, не смотря на это, superstasik решил строить каркасную баню в два этажа. Чтобы много денег не тратить, решил строить сам, а в помощники себе взял мужа сестры.
В плане каркасная баня будет 6х4 метра (длина пиломатериалов). Доски завёз еще когда лежал снег. Размеры досок: 150х150,150х50,150х40,150х25. Для их хранения сделал 8-метровый навес.
Для бани он решил делать столбчатый фундамент из 12 столбов. Столбы из асбоцементных труб 150 мм, залиты бетоном. В бетон укладываются 4 прута арматуры диаметром 10 мм с загнутыми концами, которые заходят в расширенную часть ямы у основания.

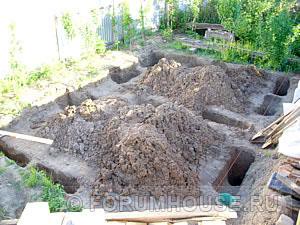

Перед тем как ставить столбчатый фундамент, он нанял таджиков. Они сняли плодородный грунт на штык и вырыли ямы под фундамент. Затем за два дня поставили все столбы фундамента.

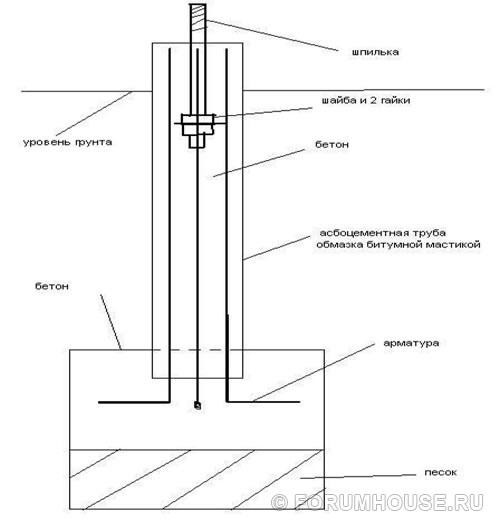

Для установки столбов роется яма 140 см глубиной и шириной 35-40 см. На дно насыпается песок 15 см и утрамбовывался. Перед засыпкой песка из ямы удалялась грунтовая вода при помощи ведра на верёвке.
Затем в яму наливается бетон около 20 см, в него закладывается 4 кочерги из арматуры 10 мм. На арматуру надевается труба, смазанная битумной мастикой, и после этого яма заливается бетоном до краёв. Бетон штыкуется для удаления пузырей воздуха. В бетон вставляется шпилька с шайбой и 2 гайками внизу и шайбой и гайкой вверху.
После того, как бетон застыл, они приступили к установке нижней обвязки. Она крепится на шпильки М 16 мм, которые установлены в бетоне.
На нижнюю обвязку пустили брус 150х150 мм. Предварительно его обработали «Сенежем» для тяжелых условий.
Стены бани собирали в горизонтальном положении. На стойках заранее делались вырезы под лаги и опоры потолочных балок. А потом поднимали и закрепляли к нижней обвязке на оцинкованные уголки шурупами и выравнивались по отвесу.
После установки и выравнивания стен, superstasik для дальнейшей комфортной и безопасной работы соорудил вокруг каркаса будущей бани леса.
.

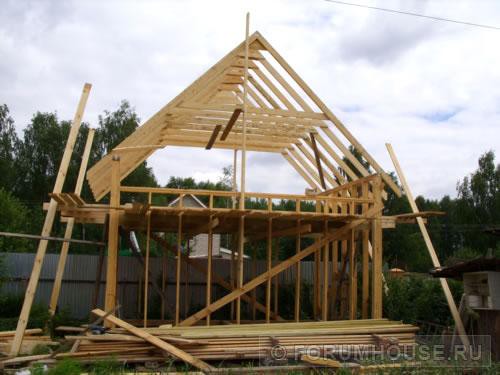

На сделанных лесах было очень удобно ставить крышу. Стропила изготавливались по шаблону из оцинковки. Во время установки крайних стропильных ферм для временной их фиксации использовались стойки от лесов.
Во время всех работ дерево пилилось в основном циркулярной пилой, только некоторые детали и стропильный зуб выпиливался электролобзиком. Стропильную стяжку к стропилам superstasik крепил двумя болтами 10х120. Все остальные соединения деревянных конструкций собирались на шурупах с использованием оцинкованных уголков, а затем прибивались для крепости гвоздями.

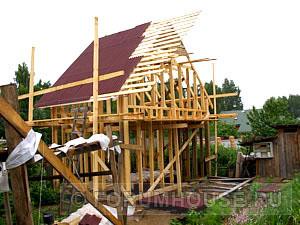

Закончив возводить стропильную систему, superstasik приступил к установке стоек мансарды. Затем обтянул крышу паропроницаемой мембраной, забил обрешётку и накрыл половину крыши ондулином. После этого работа была приостановлена, потому, что пошли дожди.

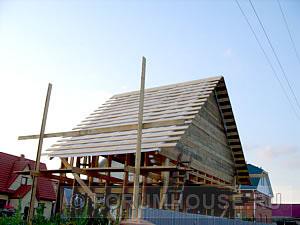

Когда дожди кончились, было принято решение срочно сделать обрешётку с мембраной на вторую половину крыши. К этому времени отпуск у помощника superstasik кончился и он уехал. Но тут неожиданно сосед предложил свои услуги и помог накрыть обрешётку на крышу. Для закрытия фронтонов в качестве помощницы он привлёк жену.
Во время обдумывания проекта бани superstasik прежде всего думал о разумном использовании пиломатериалов, поэтому размеры бани выбрал именно такими:
После таких расчётов отходов почти не остаётся.
Расход пиломатериалов на каркас и стропильную системы
Брус размером 150х150 мм – 5 шт. 0,7 куба;
Доски размером 150х50 мм – 53 шт. 2,5 куба;
Доски размером 150х40 мм – 30 шт. 1,1 куба.
Обрешётку крыши решил серьёзно крепить на саморезы. Для этого приобрёл новый шуруповёрт. С новыми аккумуляторами очень удобно – один аккумулятор не успевает разрядиться, а второй уже заряжен.
Обрешётку решил крепить тщательно, потому что при чтении на форумах тем про ондулин, вычитал, что на одной крыше он выглядел плохо по причине высыхания и коробления обрешетки. За свою обрешётку он спокоен. У него стропила установлены через 60 см, а в местах пересечения обрешётки и стропил он прикрутил по 2 самореза.

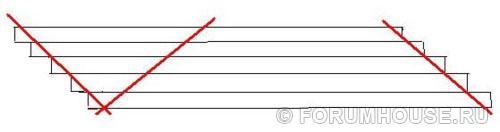

Метод, при котором экономно расходуются доски для обшивки фронтона
Для этого вначале нужно разложить шестиметровые доски вплотную друг к дружке, вразбежку, как на рисунке. Расчёты ведутся, исходя из фактических размеров доски и угла крыши.
Затем чертятся линии (красные линии) по которым распиливаются доски и в результате получается комплект досок для зашивки фронтонов. А в качестве отходов остаются треугольники (так получилось у superstasik при вычислениях).
Для бани он заказал окна ПВХ с профилем KBE Эксперт, 70 мм, тройное остекление. Два окна размером 120х123 см. В окнах открывается одна створка в 2 направлениях. Ещё он купили одно маленькое окошечко 60х70 см. Окна в бане он установит после обшивки стен досками.
Каркас бани superstasik собрал без использования укосин. А для его крепости он решил обшить баню доской 25 мм по диагонали. Он считает, что так каркас будет крепкий и не хуже, чем с использованием ОСБ. На практике это проверил при строительстве своего гаража.
Обшивка стен каркаса доской по диагонали даёт, по мнению superstasik, следующие преимущества:
Щели в рассохшейся доске позволят быстрее выводить пары из утеплителя наружу, чем через сплошной слой ОСП.Чтобы через щели не дуло, применяется паропроницаемая мембрана, которая не даёт попавшей под сайдинг влаге проникнуть к обшивке и каркасу.
Размещено участником форума «Дом и Дача» superstasik
Редактор: Адамов Роман
