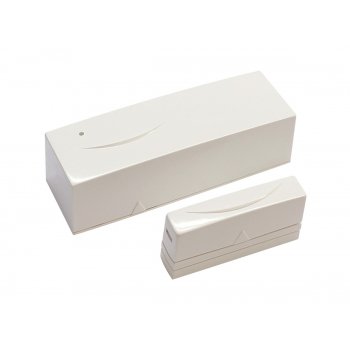

С2000Р-СМК Извещатель охранный магнитоконтактный радиоканальный адресный

Купить по клубной цене

Извещатель охранный магнитоконтактный радиоканальный, для работы с С2000-АРР32, адресный, один внешний ШС, тампер, контроль отрыва от стены, антисаботаж, элемент питания 3.6 В ER14505, IP41, t-раб.-30. +50°C, 93х30х27 мм (55х10х8 мм магнит). Применяется в системах охранной сигнализации, предназначен для охраны объектов от несанкционированного проникновения. Используется совместно с расширителем &#34С2000Р-АРР32&#34.

Извещатель охранный магнитоконтактный радиоканальный, для работы с С2000-АРР32, адресный, один внешний ШС, тампер, контроль отрыва от стены, антисаботаж, элемент питания 3.6 В ER14505, IP41, t-раб.-30. +50°C, 93х30х27 мм (55х10х8 мм магнит)

Технические характеристики С2000Р-СМК:

Характеристики С2000Р-СМК:

Задайте вопрос специалисту о С2000Р-СМК Извещатель охранный магнитоконтактный радиоканальный адресный

Источник

Извещатель адресный магнитоконтактный: конструкция, принцип работы

Магнитоконтактные извещатели: принцип построение и классификация

Статистика правонарушений, связанных с проникновением злоумышленников внутрь охраняемых помещений, говорит, что самым «популярным» и простым является битье стекла витрин, окон, а также взлом замков или дверей.

Вероятность развития такого сценария, по оценкам специалистов, составляет сегодня 66,5%.

Только пролом стены может немного конкурировать с битьем оконных проемов и взломом дверей (16,9%), остальные варианты (подбор ключей, пролом потолка, проникновение через технологические проемы) едва превышают 5%.

Кто он, сторож дверей и окон

Чтобы надежно защитить двери, окна, ворота, технологические проемы и другие конструкции от угрозы повреждения или взлома злоумышленниками, потребовались адекватные технические охранные средства.

Такими средствами стали извещатели магнитоконтактные, в числе которых наиболее заметную позицию занимает извещатель охранный точечный магнитоконтактный — надежный в работе и простой в монтаже датчик.

Специалисты дают ему высокую оценку в вопросе вероятности обнаружения попытки проникновения на территорию охраняемого этим устройством объекта: она составляет 0,99, то есть в 99% случаев преступник будет обнаружен датчиком и соответствующий сигнал пойдет на пульт дежурного охранника.

С помощью таких датчиков возможна не только подача электрического сигнала для включения звуковой сигнализации, но и включение устройств, блокирующих двери (ворота), окна на открывание, а предметы – на перемещение.

Охраняемые конструкции могут быть выполнены как из магнитного (железо), так и немагнитного материала (дерево, алюминий, стеклопластик, поливинилхлорид). Это не влияет на работу магнитоконтактного извещателя.

Принцип построения и устройство извещателя

Именно в принципе построения датчика и заложена высокая его надежность. Здесь используется взаимодействие герметичного магнитоуправляемого контакта (сокращенно называется геркон), служащего исполнительным элементом, и магнита, служащего управляющим элементом.

Исполнительный элемент (геркон) имеет очень простую конструкцию: в нем сразу совмещены контактная и магнитная системы, которые герметично запаяны в стеклянный баллон. Такая конструкция геркона позволила получить характеристики, превосходящие известные контакты: быстродействие, стабильные параметры, высокую износостойкость и надежность.

Контакты выполнены из магнитомягкого материала, их разделяет зазор всего лишь 300-500 мкм, что имеет определенные минусы: повышенное искрообразование и увеличенное контактное сопротивление. Это приводит к внезапному «слипанию» контактов и отказу в работе извещателя.

Так как в герконе извещателя отсутствуют промежуточные звенья, а контакты коммутируют малый электрический ток, то исполнительный элемент имеет почти нулевой износ. Этому способствует также то, что в баллоне находится азот под высоким давлением, который исключает окисление контактов.

Управляющий (задающий) элемент может быть выполнен в нескольких вариантах: постоянный магнит или магнитопровода.

Классификация магнитоконтактных извещателей

Извещатели, как и любое другое оборудование, подлежат стандартизации, и эта задача решена международным стандартом МЭК 62642-2-6. Его требования распространяются на магнитоконтактные извещатели, предназначенные для блокировки дверей, люков, окон, контейнеров.

Данный стандарт вводит четыре класса по степени риска для указанных датчиков: 1 – низкий риск, 2 – промежуточный между 1 и 3 классами риск, 3 – средний риск, 4 – высокий риск.

Приведенная классификация определяет критичные и некритичные параметры извещателя для каждого класса. Например, расстояния срабатывания и восстановления, защита от повреждения шлейфа сигнализации и полной потери питающего напряжения должны быть обязательными параметрами для всех четырех классов.

В Российской Федерации используются извещатели 1 или 2 класса международного стандарта МЭК 62642-2-6, то есть для них необязательна индикация обнаружения повреждения охраняемой конструкции, защита от постороннего магнитного воздействия, низкого питающего напряжения.

В Российской Федерации используются извещатели 1 или 2 класса международного стандарта МЭК 62642-2-6, то есть для них необязательна индикация обнаружения повреждения охраняемой конструкции, защита от постороннего магнитного воздействия, низкого питающего напряжения.

Требования к функциональности магнитоконтактных извещателей

Магнитоконтактные извещатели должны отвечать определенным требованиям по их функциональности, а именно:

Показатели функциональности магнитоконтактных извещателей зависят от типа датчика, его размеров, места установки, материала охраняемой конструкции.

Маркировка датчиков

Магнитоконтактный датчик имеет стандартизированное название – извещатель охранный точечный магнитоконтактный ИО. Далее следует цифровой код, характеризующий зоны обнаружения и принцип действия извещателя.

Например, извещатель магнитоконтактный ИО 102 (СМК) имеет маркировку ИО 102, говорящую о том, что данное оборудование относится к виду извещателей (буква И), используется в охранных системах (буква О), имеет точечную зону обнаружения (цифра 1) и магнитоконтактный принцип действия (цифры 0 и 2).

Выбор извещателя

Выбор такого оборудования, как извещатель охранный магнитоконтактный ИО, является важным шагом. Прежде всего, он должен соответствовать месту установку, материалу охраняемой конструкции, условиям содержания, а также вашим требованиям.

Если необходимо защитить отдельно стоящий предмет, то эту задачу выполнит извещатель охранный магнитоконтактный ИО 102-2 (кнопочный).

Для блокировки дверей, окон и других элементов помещения отлично подойдет ИО 102-20/А2. Он также способен защитить себя от саботажа («ловушка»). То есть помехозащищенность датчика – немаловажный аспект в вопросах его выбора.
Условия содержания извещателя также должны учитываться, и если среда взрывоопасная, то для нее подойдет датчик ИО 102-26/В.

Датчик рассчитан на температуру воздуха от минус 40 до плюс 50 градусов Цельсия.

Также обращается внимание на характеристики геркона: они должны соответствовать вашим условиям.

Монтаж блоков извещателя

Извещатель точечный магнитоконтактный и шлейф сигнализации крепятся к поверхности охраняемой конструкции со стороны помещения. Управляющий элемент крепится, как правило, на перемещающейся части конструкции (дверь, форточка, крышка), а исполнительный блок со шлейфом сигнализации – на стационарной (дверной косяк, рама, корпус).

Способ крепления извещателя зависит от поверхности, на которой ведется его монтаж: на дереве – шурупами, на металле – винтами, на стекле – клеем «Контакт». Между блоками извещателя и монтажной поверхностью обязательно устанавливается диэлектрическая прокладка.

Описанный способ монтажа относится к открытому типу, но в некоторых случаях возникает необходимость в скрытом монтаже датчика. Для этого существуют извещатели цилиндрической формы.

Сама форма датчика позволяет установить его скрытно от посторонних глаз и не нарушить интерьер помещения.

Но этот тип монтажа имеет определенный недостаток: принципиально важно соблюдение соосности торцов исполнительного и управляющего элементов извещателя (в пределах 2-3 мм).

Саботаж датчиков и как с ним бороться

По мнению дилетантов, магнитоконтактные извещатели легко обходятся, то есть игнорируются. И делается это, по их мнению, с помощью внешнего сильного магнита.

В реальности это далеко не так, особенно если речь идет о стальных конструкциях.

В этом случае саботаж датчиков практически невозможен, так как сталь замкнет на себя действие внешнего магнита, и оно не достигнет исполнительного элемента.

В случаях с неметаллической конструкцией тоже не все просто: требуется определенная ориентировка внешнего магнита, в противном случае его воздействие на исполнительный элемент может вызвать размыкание геркона и срабатывание сигнализации.

Если эти доводы неубедительны, то существуют простые способы защиты от саботажа извещателей:

Коротко о недостатках

Извещатель магнитоконтактный СМК имеет отдельные особенности исполнительного элемента, ограничивающие его применение:

Заключение

Магнитоконтактный извещатель ИО заслуженно считается самым простым и надежным средством защиты объектов и конструкций от злоумышленников. Существенным плюсом датчика является его дешевизна.

Системам охраны, содержащим этот тип извещателей, отдается зачастую предпочтение.

Сегодня существует множество охранных систем, созданных по инновационным технологиям, но магнитоконтактные извещатели остаются востребованными до сих пор.

Охранные магнитоконтактные извещатели

Магнитоконтактный извещатель, используемый в системах охранной сигнализации является точечным и состоит из двух частей:

Принцип его действия прост и известен многим — при воздействии на контакты геркона магнитного поля происходит их замыкание, при его отсутствии контакты переходят в разомкнутое состояние. Кстати, может быть и наоборот — все зависит от исполнения устройства.

Встречаются также герконы имеющие переключающиеся контакты. Но в системах охранной сигнализации, в подавляющем большинстве случаев, используется первый вариант.

Теперь о менее очевидных вещах и характеристиках.

За счет эффекта гистерезиса замыкание и размыкание контактов извещателя происходит при разных зазорах между магнитом и герконом, а именно — расстояние замыкания меньше чем расстояние размыкания. В большинстве случаев это не критично, но иногда эту характеристику приходится учитывать.

Следующий параметр — предельные и номинальные значения тока и напряжения, коммутируемых контактами. При его использовании в шлейфах сигнализации этот параметр также можно не принимать во внимание — любой охранный магнитоконтактный извещатель имеет достаточную для этих целей нагрузочную способность.

Если вдруг планируется коммутировать какие либо другие нагрузки, то следует быть очень внимательным.

В моей практике встречались случаи подачи через магнитоконтакные извещатели напряжения питания на другие датчики, например на «шорох».

Не знаю кто проектировал такую систему, но результат это имело плачевный — контакты обгорали и залипали. В результате датчик при открывании двери не срабатывал, а это чревато серьезными последствиями.

По большому счету мы перечислили все основные электрические характеристики рассматриваемых устройств, а именно:

Остаются еще рабочий диапазон температур и климатическое исполнение — это достаточно очевидно. Далее поговорим о видах и типах этих охранных датчиков, а также конструктивном исполнении и особенностях применения.

Выбор магнитоконтактного извещателя

Наиболее часто рассматриваемые нами датчики применяются для блокировки окон, дверей и подобных им строительных конструкций «на открывание». Магнитоконтактный принцип используется также в некоторых извещателях тревожной сигнализации, например «Кукла Л», но они поставляются в сборе и поэтому в контексте данного материала нам не интересны.

Первое на что следует обратить внимание — это какой способ установки будет применяться:

Первый значительно проще в монтаже и обслуживании, также, при прочих равных условиях он дешевле. Если к дизайну помещений не предъявляется жестких требований, то на этом варианте можно остановиться. Есть у него, правда, еще один недостаток — поскольку потенциальный злоумышленник видит место установки датчика он может постараться его заблокировать, но об этом позже.

Охранные магнитоконтактные извещатели скрытой установки используются в случаях когда открытое размещение датчиков сигнализации по тем или иным причинам нецелесообразно. Причины эти перечислены выше.

Следующий момент — материал конструкции, на которую планируется установка извещателя. По большому счету принципиальными здесь являются два варианта:

Магнитоконтактные извещатели для металлических конструкций, например, дверей имеют более мощные магниты и корпус, обеспечивающий требуемый зазор между составными частями датчика и конструкцией, на которую он устанавливается. Они также могут быть скрытой и открытой установки.

Можно обратить внимание на габаритные размеры. Миниатюрные извещатели могут подойти для монтажа на пластиковые окна и двери (с точки зрения максимального сохранения дизайна). Однако, чрезмерно увлекаться миниатюризацией не стоит — магнит слабоват, корпус достаточно хрупкий и пр.

Если уже мы заговорили о конкретных типах датчиков, давайте посмотрим какие из них и для чего чаще всего используется в системах охранной сигнализации.

Два популярных типа извещателей для металлических конструкций я только что обозначил в примере про дизайн. Упомяну еще один.

ИО 102-6Это датчик скрытой установки для блокировки металлических дверей, сейфов и пр. Тоже пользуется устойчивым спросом.ИО 102-16/2

Достаточно универсальный прибор открытой установки (накладной). Используется для блокировки деревянных и пластиковых конструкций. На мой взгляд — один из самых популярных типов.

ИО 102-2 (СМК-1)Имеет более солидные габариты. Магнит тоже мощнее. Несмотря на то, что декларируется как датчик для деревянных конструкций, в некоторых случаях можно поставить и на металл.

ИО 102-5Предназначен для скрытой (врезной) установки на деревянные конструкции. Весьма популярен в своем классе.

Достаточно редко требуются взрывозащищенные магнитоконтакные извещатели.

Они устанавливаются во взрывоопасных помещениях, поэтому давайте оставим это профессионалам и перейдем к следующему вопросу.

Установка магнитоконтактных извещателей

Некоторые вопросы, касающиеся способов установки (скрытый, открытый) я уже написал. Теперь давайте разберемся с такими моментами как:

выбор места установки; защита от саботажа (принудительной блокировки с целью несанкционированного проникновения).

Что касается первого, то руководящие документы вневедомственной охраны предписывают размещать датчик на расстоянии порядка 200 мм от линии раствора конструкции. Это сторона, противоположная петлям. По большому счету данная рекомендация не критична.

Главное — обеспечить срабатывание устройства до того как зазор, возникающий при открывании окна или двери, достигнет величины, достаточной для проникновения нарушителя или совершения иных противоправный действий.

Следующий совет касается выбора мест монтажа магнита и геркона.

Магнит следует устанавливать на подвижной части конструкции, а геркон — на неподвижной. Такой способ установки исключает необходимость изготовления гибких переходов с полотна на косяк для подключения датчика.

Могут быть и исключения. Например, при дополнительной блокировке двери «на пролом» извещателем «шорох», который монтируется на подвижной части, гибкий переход делать все равно придется. В этом случае, если вибрационный и магнитоконтактный извещатели включаются в один шлейф, подключение геркона можно произвести в сигнальную цепь вибрационного датчика.

Теперь что касается саботажа. Самым очевидным способом является установка вблизи геркона дополнительного магнита, который будет осуществлять удержание контактов в замкнутом состоянии вне зависимости от положения штатного. Существует два варианта осуществления подобных действий.

Установка магнита с наружной стороны.

Это можно сделать в любое время, в том числе и охраняемое. Однако, такой номер не пройдет с металлической дверью и при достаточной толщине деревянной или пластиковой коробки рамы или окна. Кстати — еще один аргумент в пользу установки извещателя на этой части конструкции.

Значительно снижает риск такого способа саботажа установка врезного извещателя, поскольку она скрытая или монтаж в непосредственной близости друг от друга двух датчиков.

Установка магнита непосредственно на геркон с внутренней стороны.

Это возможно при наличии свободного доступа при отключенной охранной сигнализации. Вариант этот не так уж и нелеп, поскольку перед сдачей под охрану объекта мало кто обратит внимание на появление малозаметного постороннего предмета.

Опять же — скрытая установка датчика снижает вероятность успешности подобных действий практически до нуля.

Кроме того, установка, например, инфракрасного поверхностного извещателя, блокирующего дверь или окно «на проход» является хорошим страхующим фактором. Так что, главное на стадии проектирования предусмотреть все возможные подобные угрозы вашей безопасности.

© 2014 — 2018 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

С2000-СМК датчик открытия металлических дверей адресный, Болид

Адресный магнитоконтактный охранный извещатель. Питание по двухпроводной линии от С2000-КДЛ. От минус 30 до +50С. Длина под соединительных проводов — 0,2 м.

Краткое описание и область адресного геркона С2000-СМК

Извещатели охранные магнитоконтактные адресные «С2000-СМК» и «С2000-СМК исп.01», «С2000-СМК исп.01» (IP68) применяются для охраны оконных и дверных проемов (пластиковых и деревянных). «С2000-СМК исп.

01″ имеет провод длиной 1,5 м. «С2000-СМК исп.01» (IP68) имеет провод длиной 1,5 м, повышенную степень защиты оболочки и расширенный рабочий диапазон температур.

«С2000-СМК Эстет» предназначен для охраны металлических дверей и конструкций.

Извещатели применяются с контроллерами «С2000-КДЛ» и «С2000-КДЛ-2И».

Технические характеристики адресного геркона С2000-СМК

ХарактеристикиИнформация для заказа

Технические характеристики продукции и цены, указанные на сайте, носят сугубо информативный характер и не являются публичной офертой. Внешний вид товара может отличаться от изображения, представленного на сайте.

Для предоставления индивидуальной скидки вышлите счет от другого поставщика на электронную почту или факс, указанные в контактах. Не забудьте указать реквизиты.

​При отсутствии товара на складе, минимальная сумма для поставки под заказ 15 000 руб.

Адресные пожарные извещатели

Адресные пожарные извещатели: устройство, принцип работы, разновидности, преимущественные отличия.

Адресные пожарные извещатели – это отдельные компоненты автоматической системы пожарной сигнализации (АСПС). Эти устройства способны реагировать на начавшееся возгорание и передавать сигнал тревоги вместе с кодом своего адреса на приемный пункт.

Как работает и из чего состоит адресный пожарный извещатель

АПИ или адресный пожарный извещатель в своей работе использует принцип распознавания и преобразования химических и физических факторов пожара в звуковое извещение при помощи заложенного в него алгоритма.

Адресные извещатели – автоматические устройства и способны реагировать сразу на несколько факторов пожара – повышение задымления, усиление тепла и т. д.

Различные датчики просто подключаются к одному шлейфу, при этом каждому устройству присваивается уникальный номер, по которому оператор сможет быстро определить, в каком конкретно месте наблюдается превышение порогового уровня определенного фактора пожара.

Преимущественные отличия адресных пожарных датчиков от неадресных

Основным преимуществом адресных датчиков перед пороговыми аналогами является топология построения схемы и алгоритм опроса устройств. Приемно-контрольная панель регулярно мониторит состояние датчиков. АПИ в ответ выдают один из таких сигналов:

Таким образом, оператор постоянно находится в курсе состояния всей системы сигнализации, что в разы повышает противопожарную безопасность объекта.

Суммируя особенности работы и установки адресных пожарных извещателей, можно выделить следующие их практические преимущества в сравнении с неадресными устройствами:

Единственный недостаток, который отмечают пользователи, это более медленная реакция АСПС на возгорание. Однако, этот фактор легко устраним при правильной организации систем безопасности объекта.

Виды адресных пожарных извещателей

В составе АСПС используются виды извещателей:

Грамотное проектирование всех систем безопасности объекта, включая АСПС с АПИ, гарантирует необходимый уровень защиты для любых объектов.

02.2.2.2 Магнитоконтактные (СМК)

Самые дешёвые и многочисленные из охранных извещателей. Лепятся на окна, двери, люки и всё, что может открываться и закрываться — шкафчики всякие, например, или аппаратные шкафы или сейфы — у кого на что фантазии хватит. Самые простенькие стоят от 20 руб, поэтому монтажникам их выдают связками, как пучки редиски. Называются СМК: сигнализаторы магнитоконтактные.

Официальные названия ИО-102-ХХ, где ХХ — номер модели. Например вот этот, в начале статьи — ИО-102-14 (СМК-14). В общем народ их зовёт СМК или попросту «эсэмкашки».

Вот такой вот пучочек:

Принцип у всех один — в одной половинке (которая без проводов) размещён магнит, в другой геркон — маленькая релюшка, которая при попадании в магнитное поле замыкается (размыкается, переключается — зависит от исполнения извещателя).

Стандартные охранные шлейфы на разрыв работают, т.е. основная масса извещателей замыкается. Кстати, «геркон» — это сокращение от «герметичный контакт». Тонюсенькая такая стеклянная колбочка с контактной группой внутри.

Вот разобранная СМК-ха — полый корпус и геркон на проводках:

Короче, на косяке геркон, на двери магнит: открыл дверь, контакт разомкнулся, шлейф разомкнут — тревога. Просто как тапок, и в общем довольно эффективно. Не панацея конечно — окно можно разбить, дверь пропилить и проникнуть, не нарушив шлейфа.

Кроме того, слышал, о методе их обмана — мощный магнит снаружи подносят, он в замкнутом состоянии геркон удерживает при открывании. Ну это не так просто, надо точно знать, где он расположен, т.е. некоторая подготовка нужна, да и метод противодействия сам напрашивается.

В любом случае, СМК эффективны только при совместной работе с другими типами охранных извещателей. Стандартный набор — СМК, объёмники и акустические извещатели разбития стекла — о них следующий пост будет в этом разделе.

Есть еще куча других типов охранных извещателей на разных физических принципах, и до них доберёмся, помолясь.

Вот еще из этой же серии — ИО-102-2 (СМК-1). Покрасивее будет малость, а так всё то же. Кстати, и те и другие для неметаллических поверхностей.

Для железных дверей, ворот и сейфов — так называемые гаражные СМК. Они больше значительно, магниты помощнее, дизайн побрутальнее. Ну вот например: СМК-20. Красавец какой, всё по-взрослому, замызгался только малость — снят откуда-то, вон следы шуруповёртной биты в пазах.

Ну или СМК-26. Недавно мистические какие-то выкрутасы с одним из них были на сдаче объекта.

Один из шлейфов стоит в обрыве при закрытой двери, идём отслеживать — всё в порядке, начинаем дверь открывать — шлейф в норму приходит, потом, естественно, при дальнейшем открывании рвётся как положено.

Оказалось, что геркон почему-то при максимальном приближении магнита размыкался. Перевернули извещатель — пошло как надо. В паспорте не нашёл никаких намёков на сей эффект, как обычно, разбираться некогда, так и осталось это загадкой. Вон он, гад:

А вот извещатели скрытой установки, торцовые. Врезаются в дверь и в косяк напротив друг друга. Сверлом «десяткой» дырку сверлишь, клея туда малость выдавливаешь и заталкиваешь туда. Сидит отлично. Применяются в случае повышенных требований к дизайну помещения.

А вот игрушка посложнее и подороже — С2000-СМК от Болида. Адресуемое устройство, встроенный микроконтроллер, цепляется в двухпроводную линию связи, обменивается сигналами с контроллером двухпроводной линии С2000-КДЛ. Но по принципу работы датчика — та же СМК-шка.

У него особенность интересная — для пущей красивости крепёжные отверстия расположены внутри корпуса, который закрывается элегантной крышечкой (красота-это страшная сила). Его собрат для металлических дверей вообще зовётся С2000-СМК «Эстет». Так вот эта крышечка отваливается постоянно — защёлки хреновые.

Вот до сдачи объекта крышечки собираем — вдруг переставить где-то надо будет, потом опосля обходим, на клей сажаем. Хлопотно. Вот он, пижон, удостоен чести сняться на моём боевом «волшебном чемодане»:

А вот он без крышки:

Видно в основной части электронику, в ответной — магнитик чёрненький. Тоже отваливаться любит, тоже подклеивать часто приходится. Зато потом, в эксплуатации — нормальная надёжная машинка.

Ну вот, пока всё на сегодня. Следующими будут извещатели разбития.

Вопросы — в комментарии.Форма подписки внизу.

На главную Содержание В начало

Охранный магнитоконтактный извещатель

Извещатель охранный магнитоконтактный – компонент комплекса системы охраны, направленный на обнаружение и извещение о проникновении на охраняемый объект или вскрытии корпуса охраняемого имущества (трансформаторные будки, телефонные шкафы и прочее).

Работа извещателя основана на магнитоуправляемых контактах – герконах, изменяющих своё состояние при воздействии магнитного поля. Состоят такие устройства из двух элементов, управляющего – постоянного магнита и чувствительного – геркона.

Стоит понимать, что с радиотехнической точки зрения геркон, это деталь электрической цепи (своеобразный включатель/выключатель), а датчики извещателей с аналогичным названием могут иметь сложное устройство с множеством элементов цепи.

Охранные устройства, основанные на работе магнитоуправляемых контактов, монтируются в местах возможного проникновения (двери, окна, ворота, технологические проёмы).

Приборы устанавливают так, чтобы магнит находился непосредственно на элементе, закрывающем проём (как пример, на двери), а геркон на прилегающей конструкции (как пример, на дверной раме). При этом обе части изделия должны находиться на максимальной близости друг к другу, чем достигается воздействие магнитного поля постоянного магнита на магнитоконтактный элемент.

При открытии контролируемой конструкции происходит выход датчика из магнитного поля и изменение в режиме его работы, что и является показателем, регистрируемым системой.

В охранных целях используются и магнитоконтактные датчики нажимного действия в виде тревожной кнопки.

Типы охранных магнитоконтактных извещателей

Виды описываемых устройств варьируются по типу используемых магнитоуправляемых деталей, способу монтажа и приведения в действие, типу метода передачи регистрируемой информации и предназначения для конструкций из определённых материалов.

Разновидности охранных магнитоконтактных извещателей в зависимости от типа использованных герконов:

Разновидности по способу монтажа:

Источник
