Виды и требования к строительным конструкциям
Причиной неисправности во время эксплуатации зданий и сооружений часто являются ошибки проектирования. Для исключения подобных проблем следует выбирать только соответствующие строительные конструкции. Для обеспечения своей эксплуатационной долговечности они должны учитывать постепенный износ элементов, возможное корродирующее воздействие внешних факторов, прочность грунтов и фундаментов. Особое внимание должно уделяться исходным материалам, а также качеству изготовления всех компонентов.
Эксплуатационные требования к строительным конструкциям
Такие требования обычно включают набор критериев, которые определяют работоспособность и стандарты, которых данные изделия должны достичь в определенных обстоятельствах. Первое требование устанавливается информационной документацией и спецификациями, основанными на характеристиках, результатах испытаний, пожеланиях заказчика.
В проекте сооружаемого строительного объекта учитываются следующие требования:
Нормативы перечисленных эксплуатационных требований приводятся в СНиП ІІ-А.10-71. Обычно они основываются на предельных значениях напряжений. Противоположностью эксплуатационным требованиям являются так называемые «предписывающие требования», когда могут быть указаны определенные размеры строительных материалов, а также набор технологических решений, позволяющих достичь нужного результата. Обычно предписывающие требования содержат конкретные значения толщины отдельных строительных элементов, материал, из которого они должны быть изготовлены и т.п.
Хотя это ограничивает творческий потенциал дизайнеров, подрядчиков и поставщиков, но, с другой стороны, и облегчает им задачу, поскольку отпадает надобность в исследованиях. Требования к характеристикам позволяют использовать многочисленные варианты (в том числе, и виртуальное 3D-проектирование), которые обеспечивают экономию времени и средств.
Несущие и ограждающие конструкции
Конструкции, строительство и применение которых предусмотрено проектом, подразделяют на две основные группы: несущие и ограждающие.
Назначение несущих конструкций – воспринимать все нагрузки, возникающие в здании/сооружении под влиянием внешних факторов – ветра, снега – а также внутренних эксплуатационных воздействий, собственного веса всех элементов здания и давления грунта на его подземные части. Такие изделия обеспечивают строительному объекту прочность, устойчивость и надёжность.
К несущим конструкциям относятся:
В зданиях промышленного типа к несущим конструкциям относят также подкрановые балки.
Ограждающие конструкции защищают здание от внешних атмосферных воздействий, изолируют происходящие в здании процессы и находящихся там людей от внешнего пространства, разделяют внутренний объём здания на отдельные помещения. Этим они гарантируют нормальные санитарно-гигиенические условия и оптимальные условия для процессов и действий, протекающих внутри здания.
К ограждающим конструкциям относятся:
В промышленных зданиях роль элементов ограждения часто выполняют пандусы, рабочие площадки и т.п.
Строительные конструкции различают также по материалам, из которых они произведены.
Классификация строительных конструкций по материалу
Выбор подходящего типа строительного материала определяется рентабельностью проекта, требуемой долговечностью сооружения и граничной величиной эксплуатационных нагрузок на здание.
Металлические
Металл используется в качестве структурного каркаса для больших и высотных зданий, либо в качестве внешнего покрытия поверхности. Для строительства используются металлоконструкции из стали, а также сплавов некоторых цветных металлов, чаще меди и алюминия.
Стальные изделия отличаются прочностью, твёрдостью, технологической гибкостью, и – при условии надлежащей обработки, например, антикоррозионного покрытия – долговечностью.
Важно: более низкая плотность и лучшая коррозионная стойкость алюминиевых сплавов иногда превосходят их более высокую стоимость.
В особых случаях (в основном для сооружения представительских объектов) проектируются металлоконструкции из латуни и титана.
Деревянные
Виды строительных конструкций из дерева характерны в основном для малоэтажного строительства жилых объектов. В деревянной конструкции различные конструктивные элементы (стойки, стропила, прогоны) в основном изготавливаются из пород древесины, которые обладают хорошей прочностью на сжатие, растяжение и изгиб.
Вторая считается более прочной и долговечной, в то время как баллонная применяется лишь по данным инструментальной оценки.
Древесина может быть очень гибкой, сохранять прочность при изгибе и вертикальном сжатии. Определенные виды деревьев лучше подходят для заданных целей, чем другие, причём для определения качества важны также район и условия выращивания древесины.
Железобетонные
Находят применение при строительстве промышленных и высотных гражданских объектов. Отличаются малой себестоимостью, поскольку производятся по индустриальным технологиям: в формы устанавливаются армирующие стальные стержни, после чего производится заливка бетона.
Чтобы свести к минимуму наличие пузырьков воздуха, которые могут ослабить конструкцию, для его удаления воздуха используются вибраторы. Железобетон по- прежнему является преобладающим строительным материалом из-за его долговечности, формуемости и простоты транспортировки. Вместе с тем изделия из железобетона отличаются громоздкостью и плохо работают на растяжение.
Бетонные
Технология их изготовления схожа с конструкциями из железобетона, однако армирующие элементы в форму не устанавливаются. Прочность и, соответственно, эксплуатационные возможности бетонных элементов ниже, чем железобетонных.
Алюминиевые
Являются разновидностью металлических (особенности см. в подразделе выше), но отличаются меньшим собственным весом.
Важно: в последнее время возрастает доля строительных конструкций, для изготовления которых используются композитные материалы, керамика, стеклопластик.
Нетрадиционные материалы разнообразят внешний облик здания, снижают трудоёмкость монтажных работ, позитивно сказываются на себестоимости проекта.
Строительные конструкции.
По функциональному назначению строительные конструкции подразделяются на несущие и ограждающие. Существуют также такие конструкции, как арки, фермы или рамы. Они являются несущими. А такие строительные конструкции как панели для стен, оболочки, своды соединяют в себе и ограждающие и несущие функции.
Типы и виды строительных конструкций.
Несущие строительные конструкции в зависимости от расчетной схемы делятся на плоские (балки, фермы, рамы и др.) и пространственные (оболочки, своды, купола и др.). Пространственные строительные конструкции обладают более выгодным распределением усилий, в сравнении с плоскими конструкциями. Это, в свою очередь, требует меньшего расхода материалов, однако сборка и производство таких строительных конструкций является крайне трудоемким. На сегодняшний день появились новые типы пространственных конструкций – структурные конструкции, изготовленные из прокатных профилей, закрепленных болтовыми соединениями. Такой тип строительной конструкции обладает простотой изготовления и монтажа, экономичностью.
Строительные конструкции по виду материала бывают:
Это наиболее встречающиеся виды строительных конструкций на данный момент.
Современное строительство применяет железобетон в виде сборных конструкций. Сфера применения таких конструкций: строительство жилых, производственных зданий, различных сооружений. Целесообразное применение монолитного железобетона — это различные гидротехнические постройки, покрытия дорог, аэродромов, строительство фундаментов под промышленное оборудование, всевозможные резервуары, элеваторы и т. п.
При возведении сооружений, которые эксплуатируются в условиях агрессивной внешней среды или особых климатических условиях (например, повышенная температура, влажность), используют специальные виды бетона и железобетона. К примеру такими сооружениями являются тепловые агрегаты, здания химической промышленности и другие.
В железобетонных строительных конструкциях за счет использования особо прочных бетонов, арматуры, увеличения изготовления напряженных конструкций допустимо уменьшение массы конструкции, понижение цены и расхода материалов, увеличение сфер применения лёгких и ячеистых бетонов.
Области применения строительных конструкций.
Сфера применения стальных строительных конструкций иногда совпадает с использованием железобетонных конструкций. Это, в частности, каркасы большепролетных зданий, цеха с тяжелым и громоздким оборудованием, промышленные резервуары больших емкостей, мосты и др. Выбор типа строительной конструкции зависит от его стоимости, района строительства, расположения предприятия. Главное преимущество стальных строительных конструкций от железобетонных – малая масса. Это позволяет применять данные конструкции в малодоступных районах: на Крайнем Севере, в районах с повышенной сейсмической активностью, пустынных, горных районах и т. д.
Создание продуктивных объемных конструкций (из тонколистовой стали), увеличение объемов применения сталей высокой прочности и экономичных профилей проката сделают возможным уменьшить вес зданий и сооружений.
Главная область применения каменных строительных конструкций – возведение стен и перегородок. Архитектурные сооружения и здания из кирпича, мелких блоков и природного камня меньше соответствуют требованиям промышленного строительства, чем крупнопанельные здания, поэтому их доля во всех объемах строительства, падает.
В строительстве также применяют клееные деревянные конструкции двух видов: несущие и ограждающие. Несущие конструкции состоят из нескольких слоев древесины и склеены между собой. Зачастую их усиливают путем вставления арматуры.
Изготовление клееных деревянных конструкций осуществляется в заводских условиях, все процессы производятся механическим путем
Основная тенденция в изменении деревянных конструкций – это переход к строительным конструкциям из клееной древесины. Допустимость промышленного изготовления и получения элементов определенной конструкции нужных размеров с помощью их склеивания дает преимущества в сравнении с деревянными конструкциями других типов. Клееные строительные конструкции находят широкое применение в сельскохозяйственном строительстве.
В тенденциях современного строительства широкое распространение получают новые виды промышленных строительных конструкций: асбестоцементные, пневматические, конструкции из легких сплавов. Достоинствами данных конструкций являются: низкая удельная масса, возможность заводского изготовления на механических поточных линиях. Более легкие трехслойные панели начинают применяться как ограждающие конструкции вместо тяжелых железобетонных и керамзитобетонных панелей.
Требования, предъявляемые к строительным конструкциям.
По соображениям требований эксплуатации, строительные конструкции должны быть огнеустойчивыми, коррозиестойкими, удобными, экономичными и безопасными в использовании. С увеличением масштабов и темпов строительства к строительным конструкциям предъявляют требования их изготовления в заводских условиях, конструкции должны быть экономными по стоимости и оптимальными по расходу материалов, удобными при транспортировке и отличаться быстротой и простотой сборки на объекте строительства.
Большое значение уделяется снижению трудоемкости, как при изготовлении строительных конструкций, так и в процессе сооружения из них зданий.
Важной задачей современного строительства является уменьшение массы строительных конструкций за счет применения легких производительных материалов и развитии различных конструктивных решений.
Расчет строительных конструкций.
Строительные конструкции при проектировании рассчитываются на прочность, устойчивость и колебания. При расчете учитываются воздействия сил, которым подвергаются конструкции при эксплуатации: собственный вес, внешние нагрузки, влияние температурных факторов, смещение опор конструкции, усилия, которые появляются при транспортировке и установке строительных конструкций.
Основные строительные конструкции и конструктивные элементы зданий и сооружений
Для более полного раскрытия обозначенной темы рассмотрим определения базовых понятий.
В соответствии с Федеральным законом от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»:
Здание — результат строительства, представляющий собой объемную строительную систему, имеющую надземную и (или) подземную части, включающую в себя помещения, сети инженерно-технического обеспечения и системы инженерно-технического обеспечения и предназначенную для проживания и (или) деятельности людей, размещения производства, хранения продукции или содержания животных.
Строительная конструкция — часть здания или сооружения, выполняющая определенные несущие, ограждающие и (или) эстетические функции.
В соответствии с ГОСТ Р 58033-2017 «Словарь. Часть 1. Общие термины»:
Конструкция — организованная совокупность конструктивных элементов, обладающая определенной жесткостью.
Конструктивный элемент — составная часть сборной или монолитной конструкции, воспринимающей действующие усилия.
Несущие конструкции (элементы) — конструкции, воспринимающие постоянную и временную нагрузку, в том числе нагрузку от других частей зданий.
Самонесущие конструкции — конструкции, воспринимающие нагрузку только от собственного веса.
Ограждающие конструкции — конструкции, выполняющие функции ограждения или разделения объемов (помещений) здания. Ограждающие конструкции могут совмещать функции несущих (в том числе самонесущих ) и ограждающих конструкций.
В соответствии с п. 5.4.2 СП 2.13130.2020 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»
Нажмите для перехода на ПожВики к несущим элементам зданий следует относить несущие стены, колонны, а также связи, диафрагмы жесткости, фермы, элементы перекрытий и бесчердачных покрытий (балки, ригели, плиты, настилы), если они обеспечивают общую прочность и пространственную устойчивость здания. Сведения о несущих конструкциях, являющихся несущими элементами здания, приводятся проектной организацией в технической документации на здание.
Таким образом, мы установили, что любое здание, независимо от его назначения и материалов, из которых оно построено, состоит из определенного набора строительных конструкций и конструктивных элементов. Рассмотрим основные из них.
Фундамент — конструкция, передающая нагрузки от здания или сооружения на грунтовое основание.
Стены — вертикальные конструкции, защищающие помещения от воздействия окружающей среды и отделяющие одно помещение от другого. По своему назначению и месту расположения в здании стены делятся на наружные и внутренние. Стены нередко выполняют несущие функции. По характеру воспринимаемых нагрузок стены могут быть:
несущие — воспринимающие нагрузки от собственного веса и опирающихся на них конструкций, передающие нагрузку на фундамент;
самонесущие — воспринимающие нагрузку только от собственного веса в пределах высоты здания и передающие нагрузку на фундамент;
навесные — воспринимающие нагрузку от собственного веса (в пределах этажа ) и передающие ее на междуэтажное перекрытие.
Перекрытия — горизонтальные несущие конструкции, разделяющие здание на этажи и передающие нагрузку на стены и отдельные опоры. В зависимости от месторасположения в здании перекрытия могут быть междуэтажными, чердачными и надподвальными.
Перегородки — внутренние не несущие нагрузку вертикальные конструкции, разделяющие смежные помещения.
Лестница — конструкция, заключающая в себе непрерывный ряд горизонтальных площадок (ступеней или лестничных площадок), которые служат для сообщения между этажами, а также для эвакуации Нажмите для перехода на ПожВики людей из здания.
Площадка лестничная — площадка между лестничными пролетами.
Марш лестничный — непрерывная последовательность ступеней между двумя уровнями.
Клетка лестничная — пространство внутри здания или сооружения, предназначенное для размещения лестницы.
внутренние лестницы, размещаемые на лестничных клетках;
внутренние открытые лестницы;
наружные открытые лестницы.
П1 — вертикальные лестницы ;
П2 — маршевые лестницы с уклоном не более 6:1.
Лестничные клетки в зависимости от степени их защиты от задымления при пожаре подразделяются на следующие типы:
обычные лестничные клетки;
Обычные лестничные клетки в зависимости от способа освещения подразделяются на следующие типы:
Л1 — лестничные клетки с естественным освещением через остекленные или открытые проемы в наружных стенах на каждом этаже;
Л2 — лестничные клетки с естественным освещением через остекленные или открытые проемы в покрытии.
Незадымляемые лестничные клетки в зависимости от способа защиты от задымления при пожаре подразделяются на следующие типы:
Н1 — лестничные клетки с входом на лестничную клетку с этажа через незадымляемую наружную воздушную зону по открытым переходам;
Н2 — лестничные клетки с подпором воздуха на лестничную клетку при пожаре;
Покрытие здания — верхнее ограждение здания для защиты помещений от внешних климатических факторов и воздействий. При наличии пространства (проходного или полупроходного) над перекрытием верхнего этажа покрытие будет называться чердачным. Соответственно при отсутствии указанного пространства над перекрытием верхнего этажа — бесчердачным покрытием.
Крыша — верхняя ограждающая конструкция здания для защиты помещений от внешних климатических факторов и воздействий.
Настил — сплошная часть перекрытия или покрытия, составленная из стержней или плитообразных элементов.
Карниз — горизонтальный выступ на стене, поддерживающий крышу здания и защищающий стену от стекающей воды.
Колонна — вертикальная линейная конструкция, высота которой значительно превышает ее поперечное сечение, предназначенная для восприятия вертикальных (в меньшей степени горизонтальных) нагрузок.
Балка — горизонтальная или наклонная несущая конструкция зданий и сооружений, имеющая опору в двух или более точках, ширина сечения которой намного меньше длины, воспринимающая главным образом изгибающие усилия.
Ферма — стержневая конструкция, состоящая из верхнего и нижнего поясов, раскрепленных решеткой. Она предназначена для работы в качестве несущего элемента перекрытия или покрытия.
Прогон, обрешетка — основание под кровлю из листовых или штучных материалов, состоящее из параллельно уложенных по скату стропил деревянных брусков или досок.
Ригель — горизонтальный сплошной или решетчатый линейный несущий элемент строительной конструкции (балка, прогон). В рамах ригель соединяет стойки, в каркасах — опоры, в крышах — стропила.
Теперь вы имеете представление об основных строительных конструкциях и конструктивных элементах зданий и сооружений.
Строительные конструкции
Строительная конструкция – часть здания, выполняющая определенные несущие, ограждающие и (или) эстетические функции, состоящая из элементов, взаимно связанных в процессе выполнения строительных работ. Строительными конструкциями здания являются: фундаменты, стены, каркасы, перекрытия, крыши, покрытия, лестницы, перегородки, светопропускающие ограждения (окна, витражи, фонари), двери и ворота.
Поскольку строительные конструкции составляют конструктивную структуру здания, их еще называют конструктивными элементами здания рис. 3, 4.

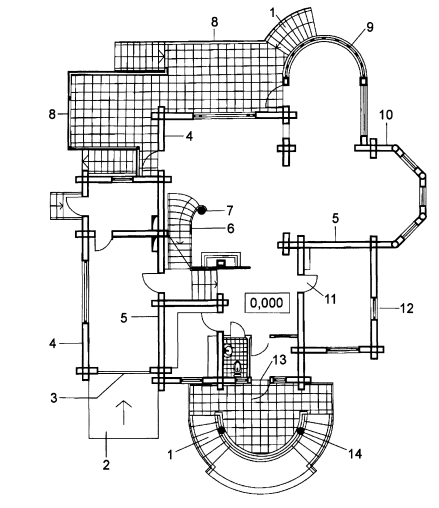

Рис. 3. Строительные конструкции малоэтажного жилого дома (черткж плана):
1 – входная лестница; 2 – пандус; 3 – ворота автостоянки; 4 – наружная деревянная стена; 5 – внутренняя деревянная стена; 6 – вертикальная лестница; 7 – опора (колонна);
8 – ограждение терассы; 9 – светопропускающее ограждение эркера; 10 – стена эркера;
11 – внутренная дверь; 12 – окно; 13 – входная дверь; 14 – наружная опора.
Фундамент – нижний подземный конструктивный элемент здания, который воспринимает на себя всю нагрузку от здания и действующих на него сил (ветер, снег) и передает эту нагрузку на основание (грунт).
Стена (наружная, внутренняя) – вертикальное ограждение, защищающее одно помещение от другого. Часто стены служат для передачи нагрузки от перекрытий и крыш на фундаменты.
Каркас – стержневой остов здания, воспринимающий нагрузки и обеспечивающий надежность и устойчивость здания.
Перекрытие – горизонтальный конструктивный элемент, разделяющий здание на этажи и передающий нагрузки на стены или отдельные опоры.
Крыша – верхняя, завершающая часть здания, защищающая его от атмосферных осадков и других внешних воздействий. Крыша состоит из водонепроницаемой оболочки – кровли и поддерживающих ее конструкций – стропил и плит.
Покрытие – крыша без чердака, совмещающая перекрытие верхнего этажа с кровлей, или верхняя ограждающая часть одноэтажного здания.

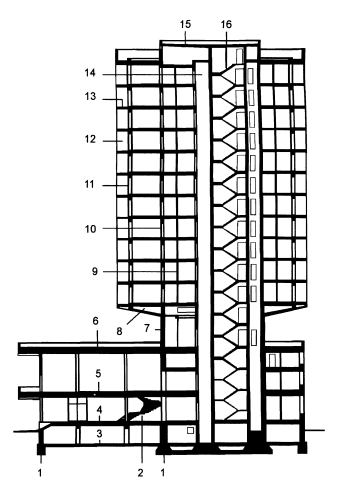

Рис. 4. Строительные конструкции многоэтажного здания гостиницы (чертеж разреза):
1 – фундамент; 2 – открытая внутренняя лестница; 3 – пол по грунту; 4 – цокольное перекрытие; 5 – междуэтажное перекрытие; 6 – эксплуатируемое покрытие;
7 – колонна; 8 – балка консольная; 9 – перегородка; 10 – дверной проем в стене;
11 – наружная стена; 12 – стена лоджии; 13 – перекрытие лоджии; 14 – шахта лифта;
15 – крыша; 16 – лестничная клетка.
Лестница – наклонное ступенчатое и горизонтальные элементы, предназначенные для сообщения между этажами. Внутренняя лестница, огражденная со всех сторон несгораемыми стенами, называется лестничной клеткой.
Перегородка – внутренний вертикальный элемент, отделяющий одно помещение от другого.
Светопропускающие ограждения (окна, витражи, фонари) – элементы, предназначенные для защиты от воздействия внешней среды, для освещения и проветривания помещений, а также для визуальной связи с наружным пространством.
Двери и ворота – подвижные ограждения, обеспечивающие связь между помещениями, вход в здание и выход из него.
Совокупность основных конструктивных элементов – вертикальных, горизонтальных и фундаментов – составляет единую пространственную конструктивную систему – несущий остов здания. Предназначение несущего остова – восприятие всех силовых воздействий на здание (вес самих конструкций, оборудования, мебели, людей, снега, ветра) и обеспечение прочности, жесткости и устойчивости здания.
Технико-экономическая оценка объемно-планировочных решений жилых зданий – существенный элемент общей результирующей экономической оценки.
Технико-экономические показатели, относящиеся к планировке жилых зданий:
— жилая площадь (Пж) – сумма площадей всех жилых комнат;
— подсобная площадь (Пп) – сумма площадей кухни, санитарного узла, передней, кладовой, коридора, встроенных шкафов;
Площади летних помещений (лоджий, балконов, веранд) в общую площадь не включают и определяют отдельно.
Показатель целесообразности соотношения жилой и общей площади:
.
Показатель экономичности использования строительного объема:
,
где Ос – строительный объем.
,
где с – площадь поверхности наружных стен.
Показатель К4 определяет общую площадь дома на одного живущего:
,
где n – число живущих в доме.
5. Архитектура: Учеб. для студентов сантехн. специальностей строит. вузов / Орловский Б.Я., Магай А.А., Бабаян Г.А., Сербинович П.П.; Под ред. Б.Я. Орловского.- 2-е изд., перераб. и доп.- М.: Высш. шк., 1984.- с. 67 – 80.
6. Архитектура гражданских и промышленных зданий. Учебник для вузов. В 5-ти т. Т. 3. Жилые здания. Под ред. Шевцова К.К. М.: Стройиздат, 1988.- с. 8 – 21, 28 – 39.
7. Сербинович П.П. Архитектура гражданских и промышленных зданий. Гражданские здания массового строительства. Учеб. для строительных вызов. Изд. 2-е, испр. и доп. М.: Высшая школа, 1975. с. 75 – 91.
8. Архитектурное проектирование: Учеб. для техникумов / М.И. Тосунова, М.М. Гаврилова, И.В. Полещук; Под ред. М.И. Тосуновой. – 3-е изд., перераб. и доп. – М.: Высш. шк., 1988. – с. 45 – 64.
Лекция №7
ОСНОВАНИЯ и ФУНДАМЕНТЫ
1.1 Естественные основания.
1.2 Искусственные основания.
2.3 Конструктивные решения.

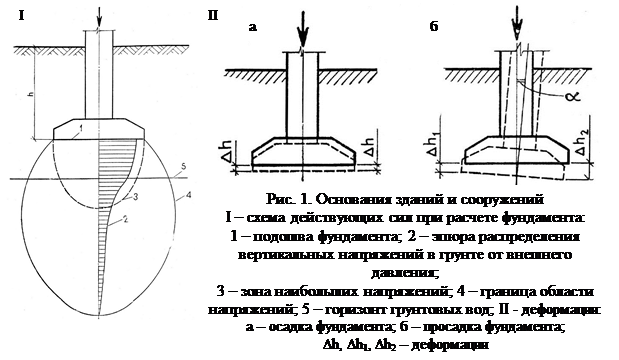

Основанием называется массив грунта, расположенный под фундаментом и воспринимающий через них нагрузку от здания или сооружения.
1.1. Естественные основания
В природном состоянии имеющие достаточную несущую способность для восприятия нагрузки от здания. Качество естественных оснований зависит от влажности грунта, уровня грунтовых вод и условий промерзания.
Грунты подразделяются на:
Скальные – залегают в виде сильного массива (граниты, кварциты, песчаники и др.), водоустойчивы, несжимаемы. При отсутствии трещин и пустот являются наиболее прочными и надежными основаниями.
Крупнообломочные – несвязанные обломки пород размером > 2 мм (щебень, галька, гравий и др.). Хорошие основания, если подстилаются плотными грунтами и не подвержены размыванию.
 |
Песчаные – из округленных частиц диаметром 0.1 – 2мм. Бывают крупные, средней крупности, мелкие и пылеватые. Чем крупнее зерна и плотнее песчаный грунт, тем выше несущая способность и меньше осадка.
Глинистые – связанные породы с очень маленькими частицами ( 2 );
Бутобетон, возводят в опалубке, добавляя в бетон 25-35% бута (50-90 кгс/см 2 );

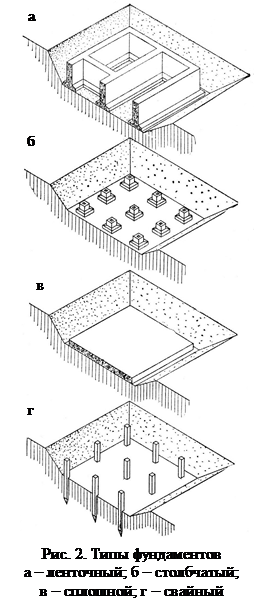

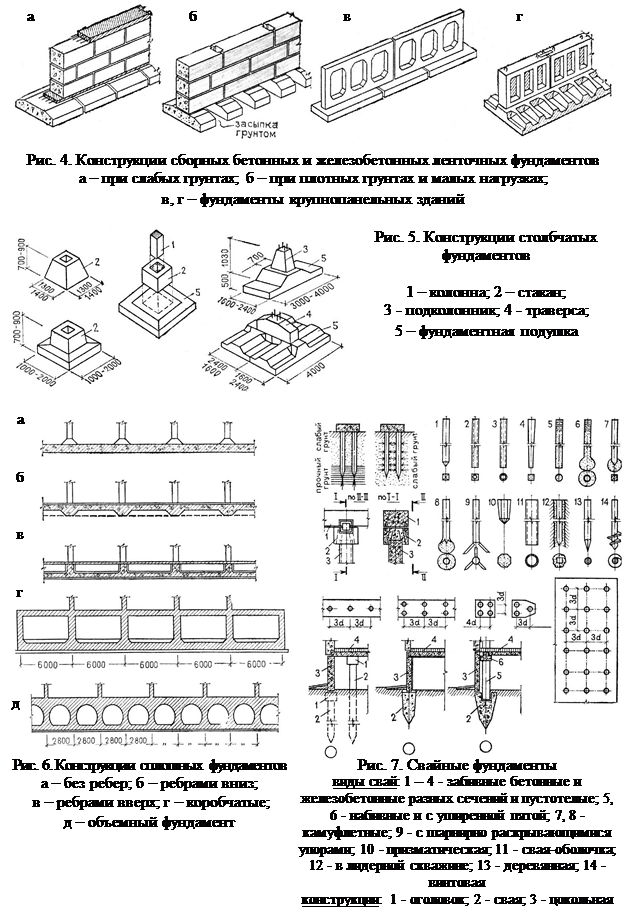

По конструктивной схеме:
Ленточные – устраивают под стены здания или под отдельные опоры. Имеет вид сплошных стен или перекрестных балок;
Столбчатые (отдельно стоящие) – имеет вид отдельных опор, предусматриваемые под стены или колонны;
Сплошные – применяются на слабых грунтах при глубоком залегании материковых пород и больших нагрузках.
По методу возведения:
Индустриальные (бетонные, ж/б, сборные) – без ограничения сезона и трудозатраты на строительной площадке;
По величине заглубления:
Мелкого заложения ( 5м).
По характеру работы:
Жесткие – работающие только на сжатие (все фундаменты, кроме ж/б);
Гибкие – воспринимают растягивающие усилия.
Минимальная глубина заложения подошвы фундамента для наружных стен 0,7м, а для внутренних 0,5м в отапливаемых зданиях.
Глубина заложения должна быть не менее расчетной глубины промерзания грунта.

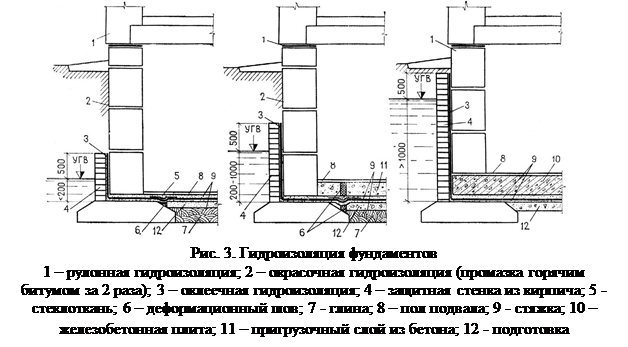

Гидроизоляция фундаментов – окрасочная, штукатурная, литая асфальтовая, оклеечная, оболочковая.
2.3. Конструктивные решения.
1. Архитектура: Учеб. для студентов сантехн. специальностей строит. вузов / Орловский Б.Я., Магай А.А., Бабаян Г.А., Сербинович П.П.; Под ред. Б.Я. Орловского.- 2-е изд., перераб. и доп.- М.: Высш. шк., 1984.- с. 92 – 97, 207 – 209, 216 – 217.
2. Архитектура гражданских и промышленных зданий. Учебник для вузов. В 5-ти т. Т. 3. Жилые здания. Под ред. Шевцова К.К. М.: Стройиздат, 1988.- с. 93 – 104.
3. Архитектура гражданских и промышленных зданий. В 5 т. Учебник для вузов. Т. 5. Промышленные здания / Л.Ф. Шубин.- 3-е изд., перераб. и доп.- М.: Стройиздат, 1986.- с. 173 –175.
4. Сербинович П.П. Архитектура гражданских и промышленных зданий. Гражданские здания массового строительства. Учеб. для строительных вызов. Изд. 2-е, испр. и доп. М.: Высшая школа, 1975. с. 112 – 133.
5. Орловский Б.Я., Орловский Я.Б. Архитектура гражданских и промышленных зданий. Промышленные здания: Учеб. для вузов по спец. «Пром. и гражд. стр-во». 4-е изд., перераб. и доп.- М.: Высш. шк., 1991.- с. 212 – 214.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
