Объемно-планировочные параметры здания

Объемно-планировочные параметры здания

Поскольку основные размеры строительных конструкций и деталей определяются объемно-планировочными решениями зданий, унификация их основывается на унификации объемно-планировочных параметров зданий.

Основными объемно-планировочными параметрами здания являются: шаг, пролет и высота этажа. Шагом (рис.1) при проектировании плана здания называют расстояние между координационными осями, которое расчленяет здание на планировочные элементы или определяет расположение несущих конструкций здания (стен, колонн, столбов). В зависимости от направления в плане здания, шаг может быть поперечный или продольный.

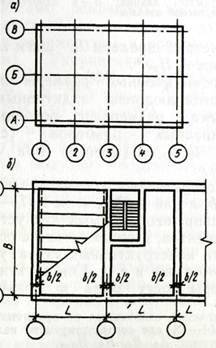

Рис. 1. Схема расположения координационных осей на плане здания: b — шаг; L — пролет

Координационными осями (рис. 1) называют линии, проведенные на плане здания во взаимно-перпендикулярных направлениях, они определяют местоположение вертикальных несущих конструкций. Координационные оси маркируют (обозначают) в продольном направлении цифрами, а в поперечном — большими буквами русского алфавита.

Пролетом (рис. 1) в плане называют расстояние между координационными осями несущих стен или отдельных опор в направлении, что соответствует длине основной несущей конструкции перекрытия или покрытия. В большинстве случаев шаг меньше, чем пролет здания.

Высота этажа — это расстояние по вертикали от уровня пола нижележащего этажа до уровня пола вышележащего этажа, а в верхних этажах и одноэтажных зданиях — вверх чердачного перекрытия (рис. 2).

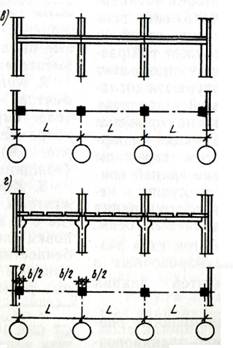

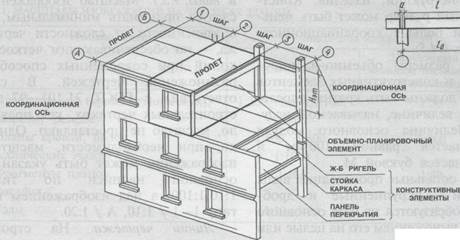

Объемно-планировочные элементы в зданиях с колоннами характеризуются сеткой колонн, то есть расстоянием между колоннами в продольном и поперечном направлениях, а также высотой этажа.

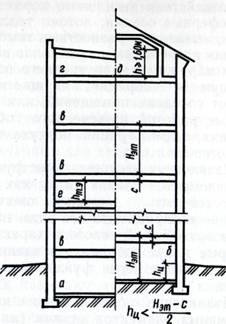

Рис. 2. Разрез здания с укладкой сборных панелей на ригели: Н — высота этажа; 1 — колонна; 2 — ригель; 3 — плита перекрытия

Источник

Объемно пространственная композиция здания

При разработке проектов жилых, административных и прочих зданий архитекторы создают композицию внутреннего пространства. Она должна быть тесно связана с определяющей внешнюю форму здания объемной композицией.

Форма, которую имеют внешние объемы здания, может быть самой различной. Тем не менее, в подавляющем большинстве случаев она или же соответствует, или очень близка форме простых геометрических тел, таких, как куб, параллелепипед, пирамида, призма, полуцилиндр, полусфера, кольцо или полукольцо.

Внешние объемы зданий и сооружений архитекторы классифицируют на простые и сложные. К простым относятся те, которые состоят только из одного объема, а сложными – те, которые состоят из двух и более объемов, имеющих различную форму. Кроме того, выделяют также так называемые комплексные композиции. Они состоят из составляющих единый и гармоничный архитектурный комплекс нескольких зданий.

Когда перед архитекторами ставится задача спроектировать здание или сооружение массового строительства, то в подавляющем большинстве случаев используются простые композиции. Благодаря этому обеспечивается экономичность и функциональность.

Если стоит задача проектирования сложной композиции, то требуется сначала определить то количество различных объемов, которые будут ее составлять, а также порядок их расположения друг относительно друга. При этом следует иметь в виду, что если изменять взаимное расположение объемов и их количество, то можно добиться совершенно разных художественных результатов. При разработке сложных композиций рекомендуется избегать наличия большого количества маленьких объемов, то есть композиционной дробности. Считается, что наилучший подход – это использовать три или четыре крупных объема, чтобы объемами мелкими не лишать композицию выразительности и не затруднять ее восприятие.

Виды объемных композиций

Специалисты классифицируют все объемные композиции на:

Фронтальными именуются такие композиции, в которых объем развит в одном направлении. Таковыми являются, к примеру, многоэтажные жилые дома, состоящие из нескольких секций.

Глыбинными именуются те композиции, которые, как следует из их названия, развиты в глубине.

Основной характерной чертой центрических композиций является наличие в их центре помещения большого размера. Центрическими композициями являются, к примеру, крытые рынки и цирки.

Основной характерной особенностью вертикальных композиций является существенное преобладание высоты над прочими измерениями.

Фронтальная объёмная композиция

Глубинная объёмная композиция

Центрическая объёмная композиция

Для того чтобы объемная композиция имела гармоничный вид и выглядела как единое целое, важно достичь соподчинения различных ее элементов и выделить из них главный. Именно по этой причине включающую в себя главные помещения здания центральную часть размещают в большинстве случаев на главной оси симметрии. Таким образом, достигается ее доминирование, как по объему, так и по высоте в общей объемной композиции. Что касается боковых частей объемной композиции, то они имеют существенно меньший объем, и значение центральной части, тем самым, подчеркивается.

Внешний вид любого здания или сооружения определяется его конструктивной и планировочной структурой, градостроительными условиями и назначением. Архитектурному решению здания надлежит быть эстетичным, современным удовлетворяющим эстетические вкусы жителей.

К наиболее важным архитектурным требованиям, предъявляемым к жилым зданиям, относятся логичность и четкость композиции, красота пропорций, экономичность выбранного решения, а также высокое качество отделки. При проектировании зданий нужно обязательно учитывать градостроительные, экономические условия, и его назначение.

Источник

Объемно-планировочные и конструктивные решения многоэтажных гражданских зданий

1.1. Принципы разработки объемно-планировочных решений жилых домов.

При проектировании многоэтажных гражданских и, в частности, жилых зданий объемно-планировочные и конструктивные решения принимают с учетом природных и градостроительных условий, экономического и технического уровня развития общества, социальных и национальных особенностей регионов.

Объемно-планировочные решения жилых домов

При выборе оптимального объемно-планировочного решения жилого дома его габариты, и в первую очередь высоту, следует принимать с учетом требований инсоляции в системе застройки:

Так, 16-этажный жилой дом высотой 49 м отбрасывает тень длиной 120 м и вынуждает принимать такой же ширины улицу. Традиционная система проектирования жилых домов секциями (рядовыми и угловыми) допустима только для строительства 12-этажных зданий в меридиональном, направлении и для 16-этажных — широтном.

С повышением плотности застройки и этажности жилых домов более целесообразным становится строительство одно- и двухсекционных домов высотой в 25—30 этажей. Такие дома (с прерывистой инсоляцией) суммарно обеспечивают требуемую 3-часовую инсоляцию протяженных домов с уменьшением расстояния между ними до 60 м.

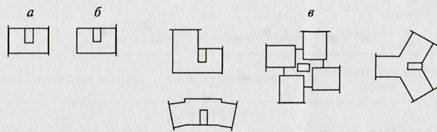

Объемно-планировочное решение односекционного жилого дома тем удачнее, чем больше его габариты в плане (с учетом того, что высота является функцией длины и ширины здания в основании). По нормативам глубина жилых помещений не должна превышать 6 м.

В глубине квартиры могут размещаться санитарные узлы и передние, в центре жилого дома — вертикальные коммуникации (лифты, мусоропроводы, электропанели, пожарные шкафы, вентиляционные блоки и стояки инженерных сетей). Для 25-этажного жилого дома размер этой части здания может быть принят в плане 9X9 м. Таким образом, габариты односекционного здания проектируются в форме квадрата размером 27X27 м (рис. 1.2).

Этажность и размеры зданий принимают исходя из санитарных, противопожарных и других технических норм и правил. Санитарные нормы влияют на габариты жилых домов, так как требуют 3-часовой инсоляции помещений квартир, вентиляции жилых помещений, кухонь и санитарных узлов, а также освещения естественным светом коридоров или холлов, примыкающих к лифтовым узлам.

В некоторых странах нормами разрешается размещать кухни (ниши) в глубине квартиры на расстоянии более 6 м от наружной стены. Допускается освещение кухни вторым или искусственным светом, конечно же, с учетом, что кухня оборудована электроплитой, обособленным вытяжным каналом с приводом механической вытяжки. Такое расположение кухонь, лестниц и других подсобных помещений позволяет площадь у наружных стен отнести целиком к жилым комнатам и увеличить ширину корпуса жилого дома до 35 м (рис. 1.3).

В административных зданиях освещение помещений, как правило, искусственное, вентиляция с помощью кондиционеров, и поэтому размеры зданий в плане увеличиваются до 60X60 м.

Преимущество жилых домов больших размеров в плане заключается в меньшем периметре наружных стен на единицу площади этажа, большей теплоемкости здания и экономичности по расходу топлива на его обогрев.

Примерами экономичных решений могут служить 22- и 25-этажные жилые дома в Москве (рис. 1.4).Типы жилых домов, их объемная характеристика (башенные или протяженные, криволинейной или ступенчатой конфигурации и пр.), параметры (высота, габариты в плане), профильность (однородно жилой дом или совмещенный с общественными помещениями в первых либо в верхних этажах) в значительной степени определяются социальными, экономическими, техническими, климатическими и градостроительными условиями. По этим условиям страны различных континентов, а следовательно, и разные республики Советского Союза отличаются типами жилья.

Вместе с тем есть и черты общности, определяемые антропометрическими, физическими измерениями человека и общей тенденцией технического прогресса, стремлением внедрить в строительство прогрессивные функциональные и технические решения и совершенствовать процесс проектирования.

Антропометрические измерения жилых помещений. В жилищном строительстве главным методом типизации, унификации и стандартизации стала выработка нормалей. Выработка нормалей — процесс непрерывный, развивающийся, но вместе с тем в этом процессе есть этапы (часто занимающие по времени 10— 20 лет) стабилизации норм. Анализ норм позволяет судить о развитии системы нормирования и о направлении их совершенствования.

Источник

Объемно-планировочные решения

Объемно-планировочные решения зданий являются важной частью архитектурного раздела проекта строительства, где проработана компоновка, расположение, а также функциональная взаимосвязь различных помещений. Отдельно учитываются инженерно-технические, а также противопожарные требования, которые предъявляются к объекту, климатические условия, рельеф, а также окружение (природное и техногенное). Основными показателями объемно-планировочных решений принято считать: удобство эксплуатации здания, доступность и простота обслуживания технологического оборудования, а также полное соответствие целому ряду нормативных документов.

Виды и особенности объемно-планировочных решений

Тип здания напрямую влияет на особенности и виды объемно-планировочных решений, так как объект может быть жилым, общественным, производственным и т.д. Также учитывается и требуемый уровень комфорта, особенности технологических и большое количество других параметров, которые заранее оговариваются и согласуются в задании на проектирование.

Деление всего внутреннего пространства здания на помещения осуществляется путем использования вертикальных конструкций (стены, перегородки), а также горизонтальных (перекрытия). Еще учитывается, что сами помещения делятся на изолированные и проходные. Во втором случае следует понимать два соединенных между собой помещения при помощи третьего помещения, выступающего в качестве вспомогательного (коридор, тамбур).

Типы объемно-планировочных решений

Этапы разработки ОПР

На каждой стадии проектирования осуществляется проработка объемно-планировочных решений зданий и сооружений:

Источник

Объемно-планировочные решения зданий и сооружений

1. Требования, предъявляемые к зданиям.

2. Объемно-планировочные параметры зданий.

3. Отдельные элементы зданий.

4. Вертикальные и горизонтальные коммуникации.

Требования, предъявляемые к зданиям.

Существуют обязательные условия, которым должно соответствовать здание. Такие условия называются требованиями.

Требования выражаются в виде общепринятых норм. Нормы фиксируются в печатной форме. Например, СНиПы, ГОСТы.

Эти требования и нормы меняются в связи с развитием экономики и техническим прогрессом.

Любое здание создается на основе нескольких видов требований:

• функциональных — зависят от назначения здания и обеспечивают его эксплуатацию в соответствии с этим назначением;

• технических — это обеспечение защиты помещений от воздей­ствия внешней среды, прочность, устойчивость, огнестойкость, долговечность;

• противопожарных — это такой выбор конструктивных элементов зданий, которые способны сохранять свои несущие и ограждающие способности при пожаре;

• эстетических — это создание художественного облика здания и окружающего его пространства за счет выбора строи­тельных материалов, конструктивной формы, цветовой гаммы;

• экономических — это обеспечение минимальных затрат на проектирование, строительство, эксплуатацию здания – это финансовая часть, затраты труда, сроки проектирования, строительства.

Функциональные требования включают в себя:

— состав помещений для жилых, общественных и вспомога­тельных зданий,

— нормы их площадей и объемов,

— качество наружной и внутренней отделки,

— состав необходимого технического и инженерного оборудования (вентиляция, сантехнические и электротехнические устройства и др.) для обеспечения санитарно-гигиенических условий в помещениях;

— для производственных зданий определяются размеры пролетов помещений, техническая оснащен­ность, установка специального оборудования и т.п.

Функциональные требования определяют­ и взаимо­связь помещений между собой, которая должна обеспечить удобство эксплуатации здания.

Например:

— в жилом доме должны быть проветриваемые светлые ком­наты, площади и размеры их соответствуют числу и составу семьи, для которых они предназначены, удобные кухни и санитарно-технические узлы (ванные, уборные);

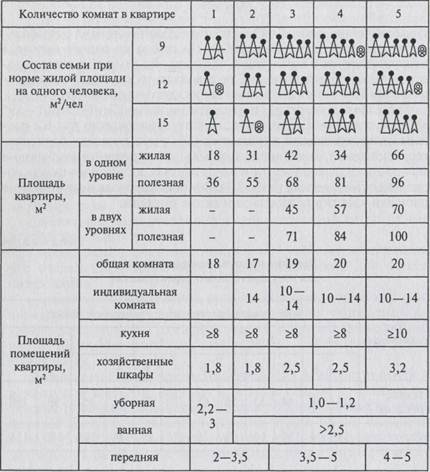

Состав семьи и площади квартир

— в зда­нии школы должно быть большое число просторных светлых классных поме­щений, рекреаций, лабораторий, должны быть спортивный и актовый залы, обслужи­вающие помещения, соответствующие числу учащихся, на которое рассчитано здание;

— в магазине или торговом центре должны быть размещены удобные торговые залы, складские и торговые помещения и т. д.

Все нормативные значения требований указываются в соответствующих СНиПах:

— СНиП 31-01-2003 «Здания жилые многоквартирные»;

— СНиП 31-02-2201 «Дома жилые одноквартирные»;

— СНиП 2.08.01-89 «Общественные здания»;

— СНиП 31-01-2001 «Производственные здания»;

— СНиП 2.09.04-87 «Административные и бытовые здания».

Функциональные требования зависят от класса здания.

На основе функциональных требований раз­рабатывается наиболее приемлемое объемно-планировоч­ное решение – это:

— установление пропорцио­нальных размеров помещений,

— их взаимного расположения,

— путей движения людей к месту их пребывания и эвакуации из помещений,

— определение внешнего облика здания и характера его интерьеров.

В соответствии с назна­чением здания и его помещений обеспечиваются для каж­дого помещения санитарно-гигиенические условия.

Санитарно-гигиенические условия – это создание комфортных физических качеств среды для пребыва­ния человека и эксплуатации здания:

— температура и влажность воздуха в помещении,

— естественное и искусственное освещение,

— звукоизоляция и звукопоглощение,

— инсоляция и другие требова­ния.

Эти требования зависят от природно-климатических факторов и могут устанавливаться только в связи с ними.

Например:

— при пониженной температуре воздуха имеет значение теп­лоустойчивость ограждающих конструкций;

— при повышенном уровне шума в помещениях или на улице подбираются соответствующие строительные материалы для конструкций со звукоизоляцией пе­рекрытий, перегородок;

— при небольшом количестве солнечных дней в году продумывается система искусственного освещения.

Технические требования обеспечивают надежность здания, безопасность, обоснованность технических решений. Они включают в себя требования прочности, устойчивости, огнестойкости, долговечности.

Эти требования лежат в основе:

— выбора конструктивных схем в соответствии с ар­хитектурным замыслом и функцией здания;

— выбора строительных материалов и изделий;

— защиты их в кон­струкциях от физических, химических, биологических и других воздействий.

Содержание требований к зда­ниям зависит от их назначения и зна­чимости, т.е. от класса здания. Для каждого класса установлены требования к долговечности и ог­нестойкости основных конструктивных элемен­тов, которые обеспечивают капитальность здания. Наиболее строгие требования к зданиям I класса (крупные общественные здания, правительственные учреждения, жилые дома высотой более 9 этажей, крупные электростанции и т.д.). Менее строгие – к зданиям IV класса (малоэтажные дома, небольшие производственные здания).

В отдельных случаях к конструкциям зданий предъявляются повы­шенные требования по водонепроницаемости, паронепроницаемости, влагостойкости. Например, в помещениях, где расположены бани, прачечные, ванные.

Для помещений специального назначения должно быть соблюдено требование непроницаемости против различных лучей (рентгеновских, гам­ма-лучей, атомного излучения).

Противопожарные требования к зданиям описаны в СНиП II-А.5-70 «Противопожарные нормы проектирования зданий и сооружений». В нем выделены два основных понятия – пожароопасность и огнестойкость.

Пожароопасность – это свойства материалов, конструкций, зданий, которые способствуют возникновению факторов пожара и его развитию.

Огнестойкость – это свойство сопротивляться воздействию пожара и его распространению.

Различается пожарная опасность функциональная и конструктивная.

Функциональная пожарная опасность зависит от назначения здания, способа использования здания и от степени безопасности людей в здании в случае возникновения пожара (с учетом их возраста, физического состояния, возможности пребывания в состоянии сна, количества людей).

СНиП выделяет 5 классов зданий по пожарной опасности:

Ф1 – для постоянного проживания и временного (в том числе круглосуточного) пребывания людей: детские сады, ясли, дома престарелых и инвалидов, больницы, спальные корпуса детских учреждений, санаториев, домов отдыха, гостиницы, общежития, одноквартирные и многоквартирные жилые дома;

Ф2 – зрелищные и культурно-просветительные учреждения (в которых характерно массовое пребыва­ние посетителей в определенные периоды): театры, кинотеатры, концертные залы, клубы, цирки, спортивные сооружения, библиотеки, музеи, выставки;

ФЗ – предприятия по обслуживанию населения (с большим количеством посетите­лей, чем обслуживающего персонала): предприятия торговли, общепита, бытового обслуживания, вокзалы, поликлиники, лаборатории, почты;

Ф4 – учебные заведения, научные и проектные организации, учреждения управления (где помещения используются в течение суток некоторое время);

В зависимости от того, к какому классу относится здание, выбираются строительные конструкции. Например, здание детского сада не будет построено из деревянных конструкций, будут использованы конструкции железобетонные.

Конструктивная пожарная опасность здания зависит от степени участия его конструкций в развитии пожара и образовании его факторов.

Строительные конструкции обладают пожарной опасностью и огнестойкостью.

По пожарной опасности строительные конструкции де­лятся на четыре класса:

К2 — умеренно пожароопасные;

Огнестойкость строительной конструкции определяется пре­делом огнестойкости – это максимальное время в часах, при котором конструкция сопротивляется огню при пожаре.

По СНиП 2.01.02 – 85 «Противопожарные нормы» установлено 5 основных степеней огнестойкости зданий.

При I степени огнестойкости здания все его конструкции выполнены из несгораемых материалов:

— несущие стены должны сопротивляться огню 2,5 часа (выше ответственность конструкций);

— наружные ненесущие стены и перегородки могут сопротивляться огню всего 0,5 часа.

При II степени огнестойкости допускается внутренние стены выполнять из трудно сгораемых материалов:

— несущие стены должны сопротивляться огню 2 часа (выше ответственность конструкций);

— наружные ненесущие стены и перегородки могут сопротивляться огню всего 0,25 часа.

При III степени огнестойкости допускается и перекрытия выполнять из трудно сгораемых материалов.

При IV степени огнестойкости допускается все конструкции выполнять из трудно сгораемых материалов или сгораемых, но защищенных.

При V степени огнестойкости допускается все конструкции выполнять из сгораемых материалов.

Т.е. чем выше степень огнестойкости здания, тем менее оно ответственно.

К зданиям I, II и III степеней огнестойкости относят каменные здания.

К IV степени огнестойкости – деревянные оштукатуренные здания.

К V степени огнестойкости – деревянные неоштукатуренные здания.

Пожарная опасность строительных материалов зависит от их:

— горючести – строительные материалы подразделя­ют на горючие (Г) и негорючие (НГ), горючие бывают – слабогорючие (Г1), умеренногорючие (Г2), нормальногорючие (Г3), сильногорючие (Г4);

— воспламеняемости – горючие строительные материалы подразделяются на три группы:

— трудновоспламеняемые (В1), умеренновоспламеняемые (В2), легковоспламеняемые (В3);

Способности подразделяются на три группы: с малой дымообразующей способ­ностью (Д1), с умеренной дымообразующей способ­ностью (Д2), с высокой дымообразующей способ­ностью (Д3);

Виды строительных материалов, которые относятся к этим характеристикам можно видеть в ГОСТах:

— по горючести – ГОСТ 30244 – 94 «Материалы строительные. Методы испытания на го-

— по воспла­меняемости – ГОСТ 30402 – 96 «Материалы строительные. Методы испытания на воспламеняемость»,

— по дымо­образующей способности и токсич­ности продуктов горения – ГОСТ 12.1.044 – 89 «Пожаровзрывоопасность веществ и материалов».

Строительные мате­риалы и конструкции по степени возгораемо­сти делятся на несгораемые, трудносгораемые и сгораемые.

Несгораемые материалы под воздействи­ем огня или высокой температуры не воспла­меняются, не тлеют и не обугливаются.

Трудносгораемые материалы под воздействием огня или высокой температуры вос­пламеняются, тлеют или обугливаются и про­должают гореть или тлеть только при нали­чии источника огня; после удаления источни­ка огня горение и тление прекращаются.

Сгораемые материалы под воздействием огня или высокой температуры воспламеня­ются или тлеют и продолжают гореть или тлеть после удаления источника огня.

Конструкции, выполненные из трудносго­раемых материалов, а также из сгораемых, но защищенных от огня штукатуркой или облицовкой, относятся к трудносгораемым.

Требования огнестойкости и противопожарной безопасности влияют не то-лько на выбор строительных материалов, но и на планировочные решения зданий.

Зда­ния значительной протяженности, вы­строенные из сгораемых или трудно­сгораемых материалов, необходимо разделять на отсеки противопожарными преградами. Назначение этих преград препятствовать распростране­нию огня и продуктов горения по всему зданию. К ним от­носятся: противопожарные стены (брандмауэры), зоны, перегородки, тамбуры-шлюзы и т. п.

Типы проти­вопожарных преград, их минимальные пределы огнестойкости (от 0,75 до 2,5 ч), расстояние между ними принимаются в зависимости от назна­чения и этажности здания, степени его огнестойкости.

Эстетические требования – это требования в отношении цвета, фактуры, гигиеничности конструкций здания, сопротивле­ния истиранию и теплоусвоению (полы) и др.

Экономические требования включают в себя:

— экономич­ность при возведении здания;

— экс­плуатационные расходы, т.е. экономич­ность в процессе эксплуатации;

— стои­мость износа и восстановительная стоимость здания (реконструкции).

Экономичность при проектировании и возведении зданий достигается за счет унификации элементов.

Унификация – это приведение элементов и конструкций здания к нескольким типам. Например, использование одного или двух типов заполнения оконных проемов, трех типов дверей. Т.е. используются типовые конструкции.

К экономичности ведет индустриализация – использование в строительстве крупноразмерных конструкций и элементов заводской готовности. Монтаж таких конструкций на стройплощадке, отделка сводятся к минимуму. Сокращаются сроки строительства.

На стоимость влияет вес здания. Чем легче здание и его конструкции, тем меньше стоимость самих конструкций, их доставки, монтажа. Поэтому при проектировании важен обоснованный расчет и подбор сечений и размеров конструкций и деталей.

При эксплуатации здания основным расходом являются затраты на отопление здания. К их сокращению ведет выбор конструкций с теплозащитными свойствами, степень и качество остекления наружных стен. Чтобы снизить стоимость здания, можно уменьшить толщину наружных стен, но тогда необходимо увеличить мощность отопительных установок, т.е. эксплуатационные расходы. Поэтому, как правило, при проектировании просчитывается и сравнивается несколько вариантов решений.

Долговечность здания повышает деление его на отдельные отсеки деформационными швами.

Здания большой протяженности могут деформироваться:

— от колебаний температуры наружного воздуха в течение года;

— от неравномерных осадок грунта основания;

— сейсмических колебаний – смещений пластов грунта и т.д.

Поэтому в стенах, перекрытиях и других частях зданий возможны трещины, смещения. Это снижает качества здания.

Деформационные швы уменьшают протяженность здания, делают его более мобильным. Выполняются швы в виде двойных рядов фундаментов, стен, колонн. В плитах перекрытия и покрытия устраиваются щели.

Деформационные швы в зависимости от назначения бывают: температурные, осадочные, антисейсмические. Могут быть и совмещенные температурно-осадочные.

Объемно-планировочное решение зданий включает:

— функциональное зонирование зданий на генеральном плане;

— функциональное зонирование помещений в здании;

Функциональное зонирование зданий на генеральном плане – это размещение зданий в планировочной структуре города.

С учетом функции территория города разделяется на:

селитебную, производственную и ландшафтно-рек­реационную.

— общественные здания и сооружения,

— коммунальные и промышленные объекты, не требующих устройства санитарно-защитных зон,

— пути внутригородского сообщения, улицы, площади, пар­ки, сады, бульвары.

На производственной территории размещают:

— производственные здания и сооружения с учетом устройства санитарно-защитной зоны,

— инженерные сооружения (очистные, водозаборные), подстанции, линии электропередач,

— транспортные узлы и коммуникации.

Ландшафтно-рекреационная территория предполагает размещение:

— зданий и сооружений, обслуживающих пригородное и лесное хозяйство,

— домов отдыха, санаториев, пансионатов, детских лагерей,

— железнодорожные, водные, автомобильные подъезды к городу – внешний транспорт.

Например: для селитебной территории обычно выбираются благоприятные участки местности – сухие, повышенные, приближенные к зеленым насаждениям и водоемам. При этом учитывается направление и скорость ветров в этой местности, проветриваемость территории (по розе ветров).

Жилая застройка размещается:

— с наветренной стороны для ветров преобладающего направления,

— выше по течению рек по отношению к промышленным предприятиям.

Такое размещение предохраняет селитебную территорию от вредных и неприятно пахнущих веществ, шума.

Так как жилая зона располагается изолировано, она должна быть удобно связана с промышленной зоной транспортными коммуникациями.

Промышленные предприятия обычно группируются в отдельные районы, отделяются зелеными насаждениями.

Расположение общественных зданий зависит от их назначения и периодичности посещения.

Различают три вида периодичности посещения:

— учреждения повседневного пользования – это детские ясли-сады, общеобразовательные школы, поликлиники, магази­ны, столовые, кафе, приемные пункты бытового обслуживания, жилищно-эксплуатационные организации. Эти учреждения посещаются населением часто, удовлетворяют потребности в предметах первой необходимости.

Такие здания должны располагаться в каждом жилом микрорайо­не. Радиус обслуживания ими населения принимается не более 500 м.

— учреждения периодического пользования – это кино­театры, универмаги, спортивные сооружения, библиотеки, клу­бы. Этими учреждениями жители пользуются систе­матически. Здания располагаются в районном общественном центре, в пределах пешеходной доступности или затрат времени на про­езд в общественном транспорте не более 15 мин.

— учреждения эпизодического пользования – это адми­нистративно-деловые комплексы, музеи, театры, выставки, кон­цертные залы, картинные галереи, большие специализированные магазины, больницы, рестораны. Такие здания располагаются в общегородском центра, а частично в пригородной зоне. Они обслуживают население все­го города с расчетом максимальных затрат времени на обществен­ном транспорте 20. 30 мин.

Ланшафтно-рекреационная территория располагается с учетом существующих на местности зеленых зон: лесов, рощ, водоемов. Лечебно-профилактические здания размещаются группами для создания единой системы обслуживания, инженерного оборудования и транспорта.

— от величины населенного пункта (город, поселок);

— степени развития строительной промышленности на данной территории (возможности строительства);

— природных факторов (сейсмика, рельеф);

В остальных городах этажность за­стройки принимается до 5 этажей, а здания в 9 этажей и выше строят в исключительных случаях.

В районах повышенной сейс­мичности и расположенных на высоте 1000 м и более над уровнем моря этажность застройки ограничена 4 этажами, а в от­дельных случаях даже двумя.

Этажность общественных зданий зависит от их вместимости.

Инсоляция. Для обеспечения солнечного света в жилых домах существует два варианта планировки квартир: меридиональная и широтная.

Рис. 2.1. Меридиональная Широтная ориентация дома

Ориентация дома

При меридиональной ориентации здания располагают продольными осями по направлению с севера на юг. В таких зданиях жилые комнаты располагают окнами на оба фасада здания. В этом случае первую половину дня солнцем освещается восточ­ный фасад, во вторую — западный. Инсоляция выполняется в течение дня для всех помеще­ний здания.

При широтной ориентации здания утром освещается вос­точный торец, днем — южный фасад и вечером — западный тор­цевой фасад дома. Комнаты, выходящие на север, солнцем прак­тически не освещаются. Поэтому при планировке квартир домов широтной ориентации все однокомнатные и двухкомнатные квар­тиры обращены на юг. В многокомнатных квартирах хотя бы 30 % комнат должны выходить окнами на юг.

Допускается диа­гональное размещение некоторых жилых домов в двух по­ложениях с ориентацией основных жилых помещений на юго-восток и юго-запад.

Если здание имеет сложную конфигурацию плана, то нужно учесть, что лучшую ориентацию должны иметь спальные и общие комнаты. Менее благоприятную отводят кухням, ванным, лестничным клеткам.

Из общественных зданий – детские учреждения ориентируют строго на юг, восток или юго-восток.

Проветривание. Обеспечивается разноэтажной застройкой. При тесной однотипной застройке и отсутствии озеленения возможен застой воздуха. Протяженные здания имеют сквозные проезды.

Здания располагают торцами или углами к направлению преобладающих ветров.

Противопожарные требования ограничивают длину зданий и расстояние между ними. Вокруг зданий должны быть свободные проезды для пожарных машин.

1. Функции гражданского здания можно под­разделить на доминирующие и сопутствующие.

Доминирующие функции – это основные функции. Например, доминирующая функция жилого дома – создание условий для постоянного или временного проживания в нем людей.

Сопутствующие функции – это вспомогательные функции. Например, вспомогательная функция жилого дома – обеспечение доступа к основным функциям систем коммуникаций: вертикальных и горизонтальных (коридоры, лестницы, лифты). Или доминирующая функция школьного здания – создание условий для проведения учебных занятий; сопутствующая функция – обеспечение общественного питания, административно-хозяйственная деятельность.

Доминирующих функций может быть несколько. Например, в столовых, кафе, ресторанах протекают два самостоятельных процесса: процесс приготовления пищи и процесс питания людей. Процесс приготовления пищи имеет производственный характер и связан с технологией движения продуктов, их распределением по складским помещениям, приготовлением и варкой пищи, раздачей готовой продукции, мойкой посуды. Процесс питания людей связан с обслуживанием посетителей в вестибюле и торговом зале.

Такое деление функций необходимо для выявления основных и вспомогательных объемов здания.

2. Функциональное зонирование – это разбивка здания на зоны по виду функционального процесса, протекающего в них. Функциональная зона – это объединение:

— части пространства, где происходит функциональный процесс, при участии человека.

Все функциональные процессы в гражданском здании можно разделить на:

— общие – это различная коллективная или трудовая деятельность людей;

— специфические – это один определенный род деятельности (лечебно-оздоровительная, учебно-воспитательная);

— вспомогательные – это процессы обслуживания потребностей.

Все процессы требуют необходимого пространства, организации движения людских потоков, видимости, света, воздуха. Часть пространства, где происходит функциональный процесс – это помещение.

Помещение – это часть внутреннего объема здания, огражденная со всех сто-рон. Группы помещений, общие по функции, называют функциональными блоками.

3. Функциональная организация внутреннего пространства – это выявление взаимосвязей между функциональными процессами, их последовательности. На основе этого определяется взаимосвязь между отдельными помещениями здания и их группами. И выстраивается композиционная схема здания в целом.

Т.е. сначала надо разграничить процессы и помещения для них, затем объединить связями в единое целое – единый объем.

Различают функциональное зонирование горизонтальное, вертикальное и смешанное.

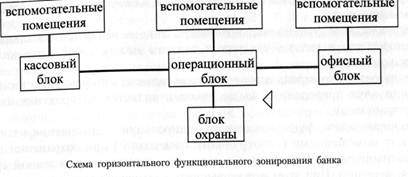

При горизонтальном функциональном зонировании блоки помещений расположены в одном уровне и связаны между собой горизонтальными коммуникациями (коридорами, галереями).

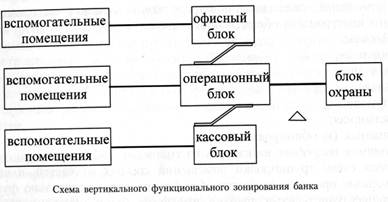

При вертикальном функциональном зонировании блоки помещений расположены в разных уровнях и связаны между собой вертикальными коммуникациями (лестницами, лифтами, эскалаторами).

При горизонтально-вертикальном функциональном зонировании сочетаются оба предыдущих типа зонирования.

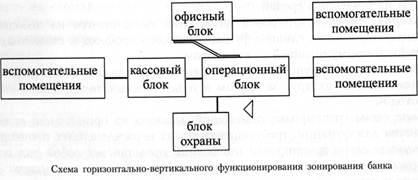

Рис. 2.1. Схемы типов функционального зонирования (на примере здания банка)

Для удобства зонирование производят в виде эскизов. На основе их вычерчивают функ­ционально-технологическую схему.

Таких схем – вариантов может быть несколько. Путем сравнения эскизных вариантов выбирается наиболее рациональный вариант организации внутреннего пространства здания с учетом функциональной и эстетической целесообразности.

Этапы зонирования пространства:

2. Устанав­ливается связь между функциями и соответствующими им пространства­ми, их располо­жение относительно друг друга. Т.е. планируется взаимное расположение помещений и связи между ними.

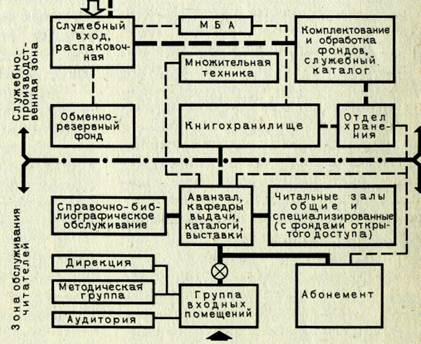

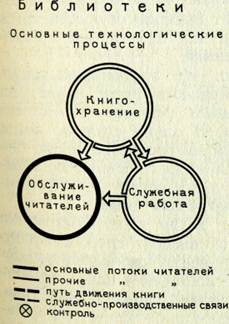

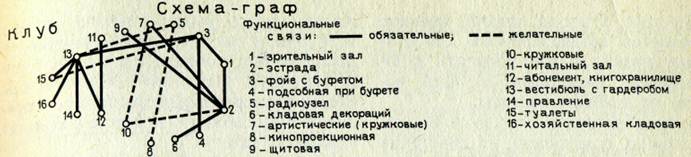

Рис. 2.2. Функционально – пространственные связи.

Взаимосвязанные помещения не должны быть чрезмерно рассредоточены на площади, т.е. планировка должна быть компактной. Если части общего функционального процесса и группы помещений излиш­не разобщены, то для преодоления расстояний между ними нужны затраты времени и сил.

Зонирование жилого пространства.

Функциональные процессы в жилом интерьереможно условно разделить на три группы:

1) обслуживание общественно-социальных потребностей — общение, воспитание, отдых, учеба, профессиональная и любительская деятельность, полу­чение информации;

2) обслуживание бытовых потребностей – приготовление пищи, уборка, хранение, стирка;

3) обслуживание биологических потребностей — сон, еда, личная гигиена, физкультура, лечение.

В жилом пространстве можно выделить две зоны: коллективную и индивидуальную.

Коллективная зона выполняет функции общесемейного общения, или «дневные» функции. Например, коллективной зоной может служить общая комната или гостиная, кухня, кухня-столовая.

Индивидуальная зона предоставляет каждому члену семьи возможность уединения. В эту зону входят места сна, личной гигиены, требующие абсолют­ной изоляции. В эту зону могут быть перенесены тихий отдых, чтение, работа на компьютере, учеба отдельных членов семьи.

На основе этого обычно выделяются следующие функциональные зоны и помещения:

— коммуникационная зона – прихожая, коридоры;

— зона межсемейного общения – общая комната, гостиная;

— рабочая и учебная зона – кабинет, рабочее место;

— зона приготовления и приема пищи – кухня, столовая;

— зона любимых занятий, хобби – студия, мастерская;

— зона хранения – кладовая, подсобное помещение.

Соответственно этим зонам пространство разбивается на блоки – группы помещений, которые должны располагаться рядом:

— блок общественно-социальный — общение, воспитание, отдых, учеба, профессиональная и любительская деятельность, полу­чение информации;

— блок бытовой — приготовление пищи, уборка, хранение, стирка;

— блок жизнеобеспечения — сон, еда, личная гигиена, физкультура, лечение.

Площади помещений определяются по нормам СНиП.

Планировочные схемы. Планировочная схема – это группировка помещений на плане. Планировочные решения зданий зависят от функциональных процессов, протекающих в нем.

Разные процессы имеют разные:

— направления главного движения,

— группировку помещений ядра и соподчиненных элементов.

При планировке здания определяют:

— размещение в одном или нескольких уровнях основных и второстепенных помещений,

— взаимосвязь между помещениями и коммуникационные пути и помещения – вестибюли, коридоры, холлы, лестницы, лифты.

Кроме функции, т.е. назначения здания, при проектировании учитывается его расчетная вместимость и пропускная способность. Эти показатели устанавливаются СНиП. Например, пропускная способность спортивного зала 42 х 24 м в смену:

— гимнастического – 120 человек,

— баскетбола – 48 человек,

— тенниса – 20 человек.

Вместимость здания определяется площадью помещения на человека или место. Например, на 1 место:

Состав помещений и их площади для каждого типа зданий определяется заданием и нормативами СНиП.

Построить ар­хитектурно – планировочную композицию внутреннего пространства здания можно двумя методами.

Первый метод. Все помещения здания четко разделе­ны на функциональные группы. Выделено ядро композиции и элементы функ­циональных связей. Система организа­ции жизни в таком здании жестко соответствует внутренним простран­ствам.

Помещения внутрен­него пространства могут объединяться по горизонтали или вертикали. В первом случае образуется развернутая на горизонтальной плоскости архитектур­но-планировочная композиция. Во втором случае образуется компактная композиция с вертикальной организацией связей между группами помещений.

Второй метод. Внутреннее пространство здания используется универсально и многообразно.

Для этого создается единое укрупненное гибкое внут­реннее пространство. Для выделения в таком пространстве функ­циональных групп помещений оно разделяется специальными конструкция­ми – легкими или передвижными перегородками.

При изменении функции помещения можно легко изменить расположение перегородок, каждый раз приводя их в соответствие с функцией.

При группировке внутреннего пространства выделяют два композиционных решения здания:

— ядро композиции располагается по оси симметрии, а второстепенные помещения группируются вокруг него. Это симметричная схема внутреннего пространства.

— ядро композиции располагается внецентренно, а соподчиненные элементы свободно группируются по отношению к нему. Это асимметричная схема композиции.

При группировке помещений необходимо учитывать:

— взаимосвязи помещений, требующие непосредственного сопряжения помещений (например, зал и сцена, вестибюль и гардероб и т.п.),

— взаимосвязи помещений при помощи горизонтальных и вертикальных коммуникаций (коридоры, лестницы и пр.).

Один и тот же функциональный процесс может иметь несколько схем организа­ции внутреннего пространства или объемно – планировочных схем.

Возможные сочетания помещений внутри здания могут иметь несколько основных схем (рис. 2.3):

Ячейковая схема группировки помещений – это части, в которых происходят свои разные функциональные процессы. Такие ячейки имеют общую коммуникацию, связывающую их с внешней средой. Например, детские, школьные здания.

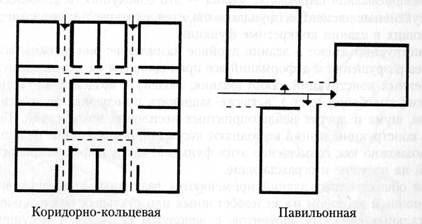

Рис. 2.3. Схемы группировки помещений.

Центрическая

Коридорная схема группировки помещений – это несколько небольших ячеек, в которых происходит один функциональный процесс. Они связанны между собой общей линейной коммуникацией — коридором.

Ячейки могут располагаться с одной или двух сторон коридора. Коридорная схема применяется в общежитиях, гостиницах, ин­тернатах, административных, учебных, лечебно-профилактиче­ских и др.

Анфиладная схема группировки помещений – это ряд помещений, которые расположены друг за другом и объединены между собой сквозным проходом. Во всех помещениях происходит один функциональный процесс. Анфиладная схема использована в дворцовых и культовых постройках, музеях, выставочных павильо­нах, торговых зданиях.

Зальная схема группировки помещений – это организации единого пространства для функций, которые требуют больших нерасчлененных площадей, вмещающих массы посетителей.Зальная схема характерна для зданий зрелищных и спортивных, рынков, выставочных павильонов.

Атриумная схема группировки помещений – это ряд помещений, которые расположены вокруг закрытого внутреннего двора атриума и выходящих в него.

Павильонная схема группировки помещений – это распределение помещений или их групп в отдельных объемах — павильонах, связанных между собой единым композиционным решением. Например, павильонный рынок, состоящий из павильонов «овощи-фрукты», «мясо», «молоко»; дома отдыха с павильонами спальных корпусов и т.п.

При сочетании или совместном использовании указанных схем создаются комбинированные схемы: коридорно-кольцевая, анфиладно-кольцевая и т. Таковы, например, клубы, библиотеки, в которых смешанная схема вызывается сложностью функциональных процессов.

Центрическая планировочная схема – это четко вы­деленное одно главное большое помещение, а вокруг него груп­пируются второстепенные, меньшей площади. Напри­мер, зрелищные здания — театры, ки­нотеатры, концертные залы, цирки.

Секционная планировочная схема – это ряд повторяющих­ся и изолированных друг от друга частей – секций. В пределах сек­ции помещения могут быть расположены по разным планировоч­ным схемам. Эта схема чаще всего применяется в квар­тирных жилых домах.

Планировочные схемы являются основой при формировании различных композиционных схем гражданских зданий и комплексов: ком­пактной, протяженной и расчлененной.

Компактная композиционная схема строится на основе зальной, атриумной и комбинированной схем группировки помещений.

Протя­женная (линейная) схема композиции основана на коридорной и анфиладной группировке помещений.

Расчлененная композиционная схема формируется по принципу павильонной системы группировки помещений.

Жилые здания в зависимости от планировочной схемы бывают:

Отдельностоящий дом предназначен для проживания одной семьи.

Блокированный дом – это здание, состоящее из двух и более квартир, каждая из которых имеет свой выход на улицу. Т.е. блокированный дом состоит из блоков квартир, которые имеют общую стену и крышу.

Блокировку дома можно осуществить разными способами (рис. 2.4).

Простейший спо­соб – примыкание блок-квартир боковыми стенами и образование дома простой прямоугольной формы. В таком доме все квартиры имеют двухстороннюю ориентацию и сквозное про­ветривание (а, б, г, е, ж, и).

Простую конструкцию дома и большую плотность застройки дает двухрядная блоки­ровка. Но этот прием при большом количестве блок-квартир в доме ухудшает санитарно-гигиенические качества квартир: они получают одностороннюю ориентацию и лишаются сквоз­ного проветривания (в, д).

Поэтому двухрядную блоки­ровку применяют в четырехквартирных домах, где квартиры получают двустороннюю ориентацию и угловое проветривание.

Лучшая изоляция и ориентация в блокировке со сдвигом блоков относительно друг друга (б, в, е, и) или с внутренними двориками (з, к, л).

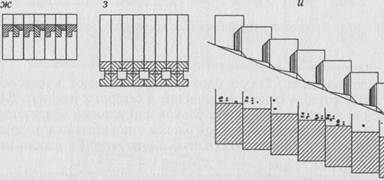

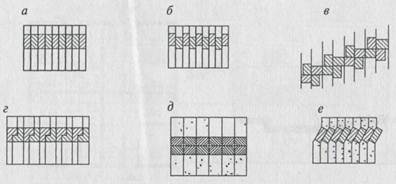

Рис.2.4. Схемы блокировки квартир:

а, г — линейная однорядная;

б — однорядная со сдвигом блоков в обе стороны;

в — двухрядная со сдвигом блоков в обе стороны;

д — линейная двухрядная;

е — линейная пилообразная;

з — Г-образная с внутренним двори­ком;

и — со сдвигом по вертикали и горизонтали на крутом рельефе;

к — круго­вая с участками внутри дворов;

л — сложная «ковровая» блокировка с замкнуты­ми или полузамкнутыми двориками;

1 — план дома; 2 — приквартирный участок

Блокирование домов применяется с целью:

— использовать имеющийся сложный рельеф местности (террасы);

— использовать глухие торцовые стены – одна стена на две квартиры;

Секции де­лят на три группы (по типу лестнично – лифтового узла):

1) с поперечной лестницей,

2) с распредели­тельными коридорами (карманами),

3) с продольной лестницей.

В секциях первой группы входы в квартиры предусматривают непосредственно с поэтажных площадок (рис. 2.5).

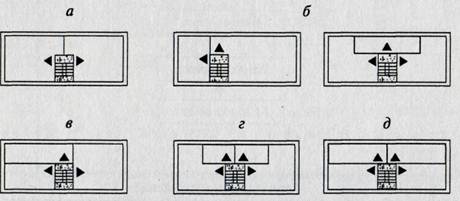

Рис. 2.5. Схемы секций первой группы:

а — двухквартирных свободной ориентации;

б, в — трехквартирных;

г, д — четырехквартирных (б, в, г — ограниченной ориентации, д — меридиональной ориен­тации)

В секциях второй группы поперечно расположенную лестнич­ную площадку расширяют за счет устройства короткого коридора или холла, называемого «карманом». Карман выполняется тупи­ковым и освещается только искусственным светом. Применение секций второй группы позволило увеличить количество квартир, объединенных одной лестницей, до 6 — 8 на этаже (рис. 2.6, б).

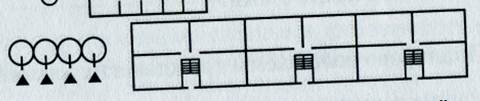

Рис. 2.6. Композиционные схемы планов многоэтажных секционных домов:

а — многосекционные с секциями первой группы (с поперечной лестницей);

б — то же, второй группы (с распределительными коридорами);

в — односекционные точечные с секциями первой и третьей групп (с продольной лестницей)

В секциях третьей группы лестницу располагают:

— у средней про­дольной оси здания и освещают через фонарь в крыше (в малоэтажных домах);

— вдоль здания у наружной стены;

— лестни­цу примыкают к балкону или лоджии, при этом переход на нее осуществляется через открытое наружу пространство (рис. 2.6, б, в).

По месту расположения в плане здания секции бывают (2.7):

Рис. 2.7. Типы секций по месту расположения на плане:

а – рядовая; б – торцевая; в – угловая

Основу составляют рядовые секции. Они имеют прямо­угольную в плане форму и две наружные стены (а). Рядовые секции сложной конфигурации (Т, X, V) применяют для увеличения квартир в секции, улучшения их ин­соляции и проветривания, для создания композиции за­стройки (в).

Торцевые секции имеют три наружные стены и располагаются в торцах дома (б), что обеспечивает боль­шую инсоляцию и проветривание квартир.

Поворотные секции могут иметь различную конфигурацию и применяться для пово­ротов под разными углами, сдвигов и создания криволинейных очертаний в плане дома (а).

Жилой дом коридорного типа – это здание, в кото­ром квартиры (или комнаты общежитий, гостиниц) имеют выход через об­щий коридор на две или более лестницы. По обе стороны коридора располагаются квартиры или комнаты.

Коридорные жилые дома предназначены для постоянного и временного проживания: дома квартирного типа для малых семей из одного или двух человек, общежития, интернаты, гостиницы. Такие дома называют дома­ми гостиничного типа.

Объемно-композиционное решение коридорного до­ма — повторение одинаковых элементов квартир, которые расположены в горизонтальном и вертикальном направлениях.

Дома коридорного типа используют для семей, не ведущих домашнего хозяйства. Поэтому в них предусматри­вают помещения коллективного пользования кухни, постирочные, душевые, детские комнаты, приемный пункт белья, обе­денный зал, кафетерий, читальный зал.

Основная форма плана коридорных домов (рис. 2.8) – прямоуголь­ная (а) и прямоугольная со сдвигом (в). Коридоры освещаются и проветриваются в торцах.

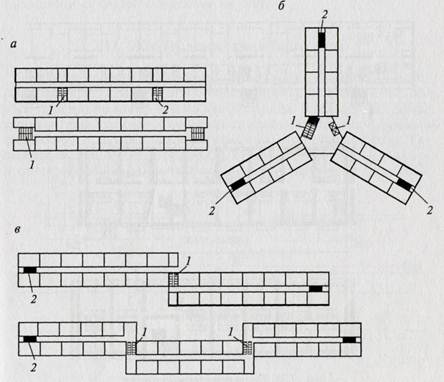

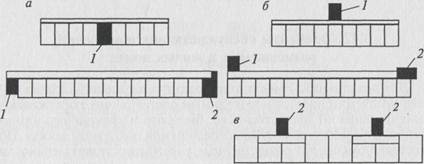

Рис. 2.8. План-схема домов коридорного типа:

б — трехлучевая (трилистник);

в — со сдвижкой коридора;

1 — лестнично-лифтовой узел;

2 — лестничные клетки

К недостаткам коридорных домов можно отнести:

— односторон­нюю ориентацию квартир,

— их меньшую изолированность,

— отсут­ствие сквозного проветривания,

— большую протяженность комму­никационных связей с выходом на улицу.

Жилой дом галерейного типа – это здание, в кото­ром квартиры (или комнаты общежитий) имеют выход через об­щую галерею на две и более лестницы. В галерейных домах все квартиры (комнаты) размещают вдоль поэтажных открытых или закрытых галерей, располагаемых с одной стороны дома.

Галерейные дома применяют в южных районах. Галерея рас­полагается с южной стороны и защищает квартиры от перегрева.

Планы галерейных домов выполняют в форме прямоугольников и прямоугольников со сдвигом (рис. 2.9). Лестницы и лифты могут располагаться в габаритах дома или быть вынесены за его пределы.

Рис. 2.9. Схемы планов галерейных домов:

а — лестницы расположены в габарите дома;

б — то же, вынесены за габариты дома;

в — галерейно-секционный дом;

/ — лестнично-лифтовой узел; 2 — лест­ничная клетка

Отдельные элементы зданий.

Внутреннее пространство зданий разделено на отдельные помещения.

Помещения гражданских зданий по их роли в функциональ­ном процессе (отдых, работа, учеба) разделяют на несколько групп:

Основные — соответствуют основным функциям здания (жи­лые комнаты жилых домов, школьные классы и кабинеты, зри­тельные залы театров и кинотеатров, торговые залы магазинов).

Вспомогательные — предназначены для обеспечения основных функций здания, но не определяют его назначения (конференц-залы, архивы, фойе и кулуары театров, подсобные помещения магазинов, музе­ев и др.).

Обслуживающие — повышают комфорт и санитарно-гигиени­ческие условия, но не имеют прямого отношения к основной функции здания (вестибюли, холлы, санитарные узлы, буфеты общественных зданий).

Коммуникационные — необходимы для связей внутри здания (лестницы, лифты, эскалаторы, коридоры, галереи).

Технические (иногда целые этажи) — предназначены для раз­мещения инженерно-технического оборудования (машинные от­деления лифтов, мусоросборные камеры, помещения для венти­ляции и кондиционирования воздуха).

Совокупность всех помещений, полы которых расположены на одном уровне, образуют этаж здания.

Этажи здания имеют определенные названия:

— подвал или подвальный этаж – это этаж, полностью или большей своей частью заглубленный в землю;

— полуподвальный или цокольный этаж – это этаж, уровень пола которого заглуб­лен от уровня тротуара или отмостки не более чем на половину высоты помещения;

— надземный – это этаж, расположенный вышеуров ня земли.

Надземные этажи обозначаются порядко­выми номерами, начиная с этажа, располо­женного непосредственно над землей, над подвалом или над цокольным этажом.

Число этажей в здании указывается по числу основ­ных этажей. Цоколь­ный этаж включается в число основных эта­жей, если верх его перекрытия находится над уровнем земли более чем на 2 м;

— чердак или чердачный этаж – это этаж, расположенный между крышей и пере­крытием над последним этажом зда­ния;

— мансарда или мансардный этаж – это этаж, выгороженный внутри чердачно­го пространства, образованного скат­ной крышей, и предназначенный для размещения жилых или подсобных отапливаемых помещений; площадь горизонтальной части потолка таких помещений должна быть не менее 50 % площади пола, а высота стен до низа наклонной части потолка — не менее 1,6 м;

— технический – это этаж, предназначен­ный для размещения отопительных и вентиляци­онных устройств, оборудования и инженерных коммуника­ций. Может быть расположен в ниж­ней части здания (техническое подполье), в верхней части здания (технический чердак) или в средней части здания между надземными этажами.

Высота технических этажей зависит от вида оборудования и коммуникаций с учетом условий эксплуатации. В местах прохода обслуживающего персо­нала высота технического этажа в чистоте h ≥ 1,9 м.

После определения необходимого состава и площадей помещений здания производится их размещение и компоновка на плане этажа.

План этажа – это графическое изображение горизонтальной проекции этажа здания. Проекция или горизонтальный разрез по зданию выполняется на высоте 1 м от пола в определенном масштабе: чаще в М 1:100. Т.е. это вид этажа здания сверху. Он характеризует форму и конфигурацию здания.

На архитектурном плане этажа в условных обозначениях указываются:

— конструкции стен, перегородок;

— конструкции опор – колонн, стоек;

— габариты оконных и дверных проемов с указанием направления открывания дверных полотен;

Количество планов этажей зависит от этажности здания. Показываются все этажи (нулевой, типовой, мансардный, полуподвальный и т.п.).

Модульная координация размеров.

С целью применения в строительстве готовых заводских изделий и конструкций используется модульная координация размеров.

Модульная координация размеров – это система согласования размеров объемно – пла­нировочных и конструктивных решений зданий и сооружений, их элемен­тов, строительных конструкций и эле­ментов оборудования на базе модуля.

Модуль — это размер, условная единица для такой координации. Модульная координация размеров обязательна для применения в России.

Суть системы координации размеров в том, что все размеры объемно-планировочных, конструктив­ных и других элементов зданий и соо­ружений должны быть кратны основному моду­лю. За величину основного модуля М принят размер 100 мм.

Кроме основного вводятся производные модули:

— укрупненные: 60М (6000 мм); З0М; 12М; 6М (600 мм); ЗМ; 2М (200 мм);

— дробные: 1/2М (50 мм); 1/5М (20 мм); 1/10М (10 мм); 1/20М (5 мм); 1/50М (2мм); 1/100М (1 мм).

Они образуются умножением основного модуля на целые или дробные числа.

Назначение модулей — ограничить количество применяемых и допускаемых размеров при про­ектировании.

Укрупненные модули применяют при назначении объемно – планировочных параметров основных элементов зда­ний – ширины, длины, шага, пролета и крупных конструкций. Чем больше величина параметра основного элемента здания, тем больше величина укрупненного модуля (табл. 2.1).

Таблица 2.1. Зависимость укрупненных модулей от величины модульного шага (Ш) или пролета (L)

Дробные модули используют при назначении размеров небольших конструктивных элементов, например, толщины плит­ных и листовых материалов.

Все здание можно представить в виде сочетания объемных элементов.

Такой элемент имеет длину, ширину и высоту. Расположение объемных элементов в пространстве здания осуществляется с помощью трехмерной системы модульных плоскостей (рис. 2.10). Расстояние между плоскостями принимают кратными модулю.

Линии пересечения модульных плоскостей называются координационными осями. Эти оси наносят на плане вдоль основных несущих конструкций, стен, колонн. Эти же оси используют при разбивке здания на местности в качестве начала отсчета. Поэтому координационные оси называют еще разбивочными осями.

Рис. 2.10. Пространственная система модульных плоскостей

Т.е. координационные оси — это горизон­тальные проекции вертикальных координационных плоскостей.

Расстояние между координационными осями на плане называется шагом. Шаг может быть продольным и поперечным.

Рас­стояние между координацион­ными осями здания в направлении расположения ос­новной несущей конструкции перекры­тия или покрытия прогона, ригеля, фермы – называют пролетом (рис. 2.11). Пролет может совпадать с шагом.

Рис. 2.11. Конструктивные элементы здания

И пролет, и шаг назначают из условий использования стан­дартных конструктивных элементов, ригелей, балок, плит перекрытий, ферм.

Продольные и поперечные шаги зданий рекомендуется принимать кратными 60М и 30М, в отдельных случаях – 12М.

Высота этажа (H_эт) в зданиях — это расстояние от уровня пола данного этажа до уровня пола вышележащего этажа. Высота этажей всегда должна быть модульной. Она назначается кратной 12М, 6М, 3М, 2М («кратной» – значит высота должна делиться без остатка на это число).

Часть объема здания, которая характеризуется пролетом, шагом и высотой, называется объемно-планировочным элементом.

Планировочным элементом называют горизонтальную проекцию объемно-планировочного элемента.

Си­стему модульных разбивочных осей упрощенно называют еще сеткой осей.

Их обозначают кружками и маркиру­ют:

— продольные оси – буквами,

— попереч­ные оси – цифрами.

Последовательность маркировки осей принята слева напра­во и снизу вверх. Эта система осей при проектировании служит той координат­ной сеткой, на основе которой устанав­ливается взаимное расположение всех несущих конструкций между собой.

Для этих целей в проектах должна быть указана привязка основных несущих конструкций к коор­динационным осям. Этим термином обозначают расположение граней кон­структивных элементов (несущих и не­несущих), встроенного оборудования по отношению к координатным осям.

Рис. 2.12. Маркировка ко­ординационных (разбивочных) осей и привяз­ка конструкций:

а — маркировка осей;

в, г — при­вязка колонн (в — «нуле­вая» привязка наружных граней колонн; г — их при­вязка на расстоянии а)

Для разбивки других конструктивных и планировочных элементов здания на плане применяют модули 6М, 3М, 2М. Для элементов и деталей малых размеров, например, сечений колонн, балок, перемычек и т.п., принимают модули М, ½ М, 1/5 М. При отрисовке плитных и листовых материалов – 1/10 М, 1/20 М, 1/50 М, 1/100 М.

Вычерчивание плана начинается с нанесения разбивочных осей здания: продольных и поперечных. Затем вычерчиваются стены здания с привязкой к разбивочным осям.

Величина шага и пролета зависит от типа и размера несущих конструкций здания. Например, плиты перекрытия имеют длину – 1,2 м; 2,4 м; 3 м; 3,2 м; 3,6 м; 4,2 м, 6 м; 6,3 м и

Источник
