Что называется вентиляционной сетью
Вентиляционная сеть
Литература : Kлебанов Ф. C., Hаучные основы конструирования шахтных вентиляционных сетей, «Уголь», 1977, No 9.
Ф. C. Kлебанов.
Полезное
Смотреть что такое «Вентиляционная сеть» в других словарях:
Вентиляционная сеть — комплекс сооружений и устройств, по которым происходит перемещение воздуха в производственных помещениях. Источник: ОРГАНИЗАЦИЯ ВЕНТИЛЯЦИИ НА РАДИАЦИОННЫХ ОБЪЕКТАХ. МЕТОДИЧЕСКИЕ УКАЗАНИЯ. МУ 2.2.8/2.6.1.67 02 (утв. Минатомом РФ 08.10.2002,… … Официальная терминология
вентиляційна мережа — вентиляционная сеть ventilation network Wetternetz (в рудниковій вентиляції) сукупність пов язаних між собою гірничих виробок шахти, якими рухається повітря. Місця з єднання трьох або більше виробок називаються вузлами мережі. Виробка, що з єднує … Гірничий енциклопедичний словник
система — 4.48 система (system): Комбинация взаимодействующих элементов, организованных для достижения одной или нескольких поставленных целей. Примечание 1 Система может рассматриваться как продукт или предоставляемые им услуги. Примечание 2 На практике… … Словарь-справочник терминов нормативно-технической документации
Словарь метротерминов — Эта страница глоссарий. Приведены основные понятия, термины и аббревиатуры, встречающиеся в литературе о метрополитене и железной дороге. Подавляющее большинство сокращений пришли в метрополитен с железной дороги напрямую или образованы по… … Википедия
источник — 3.18 источник (source): Объект или деятельность с потенциальными последствиями. Примечание Применительно к безопасности источник представляет собой опасность (см. ИСО/МЭК Руководство 51). [ИСО/МЭК Руководство 73:2002, пункт 3.1.5] Источник … Словарь-справочник терминов нормативно-технической документации
ВЕНТИЛЯЦИЯ — ВЕНТИЛЯЦИЯ. Содержание: Вентиляция жилых помещений. Естественная В. 690 Искусственная центральная В. 693 Искусственная местная В. 698 Вентиляция помещений спец. назначения. В. больниц. 698 В.… … Большая медицинская энциклопедия
ИНСТИТУТЫ — научно исследовательские, учреждения, занятые специальной разработкой научных проблем и ведущие научные изыскания и исследования в соответствующих областях. Задачей научно исследоват. И. является объединение научн. сил вокруг определенных проблем … Большая медицинская энциклопедия
Газовый промысел — (a. gas field; н. Gasbetrieb, Gasfeld; ф. exploitations de gaz; и. explotaciones de gas) технол. комплекс, предназначенный для добычи и сбора газа c площади м ния, a также обработки газа и конденсата c целью подготовки их к дальнейшему… … Геологическая энциклопедия
ОПЕРАЦИОННАЯ — ОПЕРАЦИОННАЯ, помещение, специально предназначенное для производства операций. Такое помещение предусматривается в плане постройки общебольничного учреждения, специального хир. отделения или хир. клиники; помещение для О. может быть выделено и… … Большая медицинская энциклопедия
Вентиляция
Вентиля́ция (от лат. ventilatio — проветривание) — процесс удаления отработанного воздуха из помещения и замена его наружным. В необходимых случаях при этом проводится: кондиционирование воздуха, фильтрация, подогрев или охлаждение, увлажнение или осушение, ионизация и т. д. Вентиляция обеспечивает санитарно-гигиенические условия (температуру, относительную влажность, скорость движения воздуха и чистоту воздуха) воздушной среды в помещении, благоприятные для здоровья и самочувствия человека, отвечающие требованиям санитарных норм, технологических процессов, строительных конструкций зданий, технологий хранения и т. д.
Также под этим термином в технике часто имеются в виду системы оборудования, устройств и приборов для этих целей.
Содержание
Исторический очерк
Отдельные приёмы организованной вентиляции закрытых помещений применялись ещё в древности. Вентиляция помещений до начала XIX века сводилась, как правило, к естественному проветриванию. Теорию естественного движения воздуха в каналах и трубах создал М. В. Ломоносов. В 1795 В. X. Фрибе впервые изложил основные положения, определяющие интенсивность воздухообмена в отапливаемом помещении сквозь неплотности наружных ограждений, дверные проёмы и окна, положив этим начало учению о нейтральной зоне.
В начале XIX в. получает развитие вентиляция с тепловым побуждением приточного и удаляемого из помещения воздуха. Отечественные учёные отмечали несовершенство такого рода побуждения и связанные с ним большие расходы теплоты. Академик Э. X. Ленд указывал, что полная вентиляция может быть достигнута только механическим способом.
С появлением центробежных вентиляторов технология вентиляции помещений быстро совершенствуется. Первый успешно работавший центробежный вентилятор был предложен в 1832 А. А. Саблуковым. В 1835 этот вентилятор был применён для проветривания Чагирского рудника на Алтае. Саблуков предложил его и для вентиляции помещений, трюмов кораблей, для ускорения сушки, испарения и т. д. Широкое распространение вентиляции с механическим побуждением движения воздуха началось с конца XIX века.
Одним из крупнейших ученых в области вентиляции и отопления являлся профессор В. М. Чаплин.
Одним из этапов развития вентиляции это появление электрических двигателей с изменяемой частотой оборотов. Первое упоминание о вентиляторе с таким электродвигателем ознаменовано 1972—1974 годами, когда компания Каналфлэкт применила этот двигатель в канальном вентиляторе.
Вредные выделения в помещении
Основное назначение вентиляции — борьба с вредными выделениями в помещении. К вредным выделениям относятся:
Типы вентиляционных систем
Вентиляционная система — совокупность устройств для обработки, транспортирования, подачи и удаления воздуха. Системы вентиляции классифицируются по следующим признакам:
По количеству воздуха на человека в час. К примеру, в бомбоубежище — не менее 2,5 м³/ч, в офисном помещении — не менее 20 м³ в час для посетителей, находящихся в помещении не более 2 часов, для постоянно находящихся людей — не менее 60 м³ в час. Расчёт вентиляции производится с помощью следующих параметров: производительность по воздуху (м³/ч), рабочее давление (Па) и скорость потока воздуха в воздуховодах (м/с), допустимый уровень шума (дБ), мощность калорифера (кВт). Норматив по воздухообмену регламентируется строительными нормами и правилами (СНиП) и санитарными нормами и правилами (Сан Пин)
Типы систем по способу побуждения движения воздуха
Естественная вентиляция
При естественной вентиляции воздухообмен осуществляется из-за разницы давления снаружи и внутри здания.
Под неорганизованной естественной системой вентиляции понимается воздухообмен в помещении, происходящий за счет разности давлений внутреннего и наружного воздуха и действий ветра через неплотности ограждающих конструкций, а также при открывании форточек, фрамуг и дверей.
Организованной естественной вентиляцией называется воздухообмен, происходящий за счет разности давлений внутреннего и наружного воздуха, но через специально устроенные приточные и вытяжные проемы, степень открытия которых регулируется. Для создания пониженного давления в вентиляционном канале может использоваться дефлектор.
Механическая вентиляция
При механической вентиляции воздухообмен происходит за счет разности давления, создаваемой вентилятором или эжектором. Этот способ вентиляции более эффективен, так как воздух предварительно может быть очищен от пыли и доведен до требуемой температуры и влажности.
Типы систем по назначению
Приточная вентиляция
Приточной системой вентиляции называется система, подающая в помещение определенное количество воздуха, который может подогреваться в зимний период и охлаждаться в летний.
Вытяжная вентиляция
Вытяжная вентиляция служит для удаления из помещения вредных выделений.
Типы систем по способу организации воздухообмена
Общеобменная вентиляция
Общеобменная система вентиляции предусматривается для создания одинаковых условий и параметров воздушной среды (температуры, влажности и подвижности воздуха) во всём объёме помещения, главным образом в его рабочей зоне (1,5—2,0 м от пола), когда вредные вещества распространяются по всему объёму помещения и нет возможности (или нет необходимости) их уловить в месте образования.
Местная вентиляция
Местной вентиляцией называется такая, при которой воздух подают на определённые места (местная приточная вентиляция) и загрязнённый воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция). Местная приточная вентиляция может обеспечивать приток чистого воздуха (предварительно очищенного и подогретого) к определённым местам. И наоборот, местная вытяжная вентиляция удаляет воздух от определённых мест с наибольшей концентрацией вредных примесей в воздухе. Примером такой местной вытяжной вентиляции может быть вытяжка на кухне, которая устанавливается над газовой или электрической плитой. Чаще всего используются такие системы в промышленности.
Аварийная вентиляция
Аварийная система вентиляции устанавливается в производственных помещениях, где возможен неожиданный выброс чрезвычайно опасных вредных веществ в количествах, значительно превышающих ПДК, с целью их быстрого удаления.
Противодымная вентиляция
Противодымная система вентиляции устанавливается в производственных зданиях, где применяются технологии с повышенной пожароопасностью, и служит для обеспечения эвакуации людей. С помощью этой системы подается необходимое количество воздуха, препятствующего распространению дыма в помещении. Система работает в начальной стадии пожара.
Вентиляционное оборудование
Системы вентиляции включают в себя группы самого разнообразного оборудования: прежде всего, это вентиляторы, вентиляторные агрегаты или вентиляционные установки. Среди дополнительного оборудования — шумоглушители, воздушные фильтры, электрические и водяные воздухонагреватели, регулирующие и воздухораспределительные устройства и пр.
Вентиляторы
Вентилятор представляет собой механическое устройство, предназначенное для перемещения воздуха по воздуховодам системы вентиляции. По конструкции и принципу действия вентиляторы делятся на канальные (круглые и прямоугольные), крышные, осевые (аксиальные), центробежные (радиальные) и тангенциальные (диаметральные), батутные и т.д.
Осевые вентиляторы
Осевой вентилятор представляет собой расположенное в цилиндрическом кожухе (обечайке) колесо из консольных лопастей, закреплённых на втулке под углом к плоскости вращения. Рабочее колесо как правило насаживается непосредственно на ось электродвигателя.
При вращении колеса воздух захватывается лопастями и перемещается в осевом направлении. При этом перемещение воздуха в радиальном направлении практически отсутствует.
Осевые вентиляторы имеют больший КПД по сравнению с радиальными и диаметральными. Такие вентиляторы, как правило, применяют для подачи значительных объёмов воздуха при малых аэродинамических сопротивлениях вентиляционной сети.
Центробежные (радиальные) вентиляторы
Центробежный (радиальный) вентилятор представляет собой расположенное в спиральном кожухе лопаточное (рабочее) колесо, при вращении которого воздух, попадающий в каналы между его лопатками, двигается в радиальном направлении к периферии колеса и сжимается. Под действием центробежной силы он отбрасывается в спиральный кожух и далее направляется в нагнетательное отверстие.
В зависимости от назначения вентилятора, лопатки рабочего колеса изготавливают загнутыми вперёд или назад. Количество лопаток бывает различным в зависимости от типа и назначения вентилятора. Применение радиальных вентиляторов с лопатками, загнутыми назад, даёт экономию электроэнергии примерно 20 %. Также они легко переносят перегрузки по расходу воздуха. Преимуществами радиальных вентиляторов с лопатками рабочего колеса, загнутыми вперёд, являются меньший диаметр колеса, а соответственно и меньшие размеры самого вентилятора, и более низкая частота вращения, что создаёт меньший шум.
Диаметральные (тангенциальные) вентиляторы
Диаметральный (тангенциальный) вентилятор состоит из рабочего колеса барабанного типа с загнутыми вперёд лопатками и корпуса, имеющего патрубок на входе и диффузор на выходе. Действие диаметральных вентиляторов основано на двукратном поперечном прохождении потока воздуха через рабочее колесо.
Используются в основном в кондиционерах (внутренние блоки сплит-систем) и тепловых завесах. В вентиляционных сетях диаметральные вентиляторы используются крайне редко.
Шумоглушители
Установка в систему вентиляции шумоглушителей является одной из эффективных мер по снижению аэродинамического шума в воздушном потоке. Наиболее часто применяемые шумоглушители конструктивно делятся на пластинчатые и трубчатые. Главная их особенность — наличие развитых поверхностей, облицованных звукопоглощающим материалом (минеральная вата, стекловолокно и пр.).
Чаще всего шумоглушитель устанавливается между вентилятором и магистральным воздуховодом.
Необходимость установки шумоглушителя в вентиляционной системе должна быть подтверждена специальным акустическим расчётом.
Воздушные фильтры
Служат для очистки приточного воздуха, а в некоторых случаях и вытяжного воздуха. Существует множество типов конструкций воздушных фильтров. Принцип действия, конструкция и материал фильтра зависят от требуемых параметров воздуха. В вентиляционных системах воздушные фильтры классифицируются по степени очистки воздуха. Чем меньше частички пыли, эффективно улавливыемые фильтром, тем выше его класс очистки. Согласно принятой международной классификации, существует четыре класса фильтров грубой очистки воздуха (классы G1-G4), пять классов тонкой очистки (классы F5-F9), четыре класса фильтров особо тонкой очистки, именуемых так же HEPA-фильтрами (классы H10-H14), а также три класса ультра-тонкой очистки воздуха, или ULPA-фильтры (классы U15-U17). Помимо класса очистки, важными параметрами фильтров являются их пылеемкость и аэродинамическое сопротивление.
Воздухонагреватели
В современных зданиях система вентиляции, как правило, работает совместно с системой отопления здания, а в некоторых случаях полностью её заменяет. Для подогрева воздуха в вентиляционных системах используются воздухонагреватели. Большинство воздухонагревателей в вентиляционных системах — водяные либо электрические. Водяные воздухонагреватели это по сути теплообменники, в которых воздух получает тепло от горячей воды, нагретой в отопительном котле или поступающей из центральной теплосети. Электрические воздухонагреватели питаются от электросети и преобразуют электрическую энергию в тепловую.
Противопожарные клапаны
Одной из главных характеристик клапана является тип привода заслонки. Существуют следующие типы:
Пружинный привод с тепловым замком дешевле остальных и не требует дополнительной автоматики и подвода электропитания. Однако он имеет ряд существенных недостатков:
Элементы шахтной вентиляционной сети
Вентиляционная сеть. Вентиляционный план.
Лекция № 3.
Совокупность связанных между собой горных выработок шахты, по которым движется воздух, называется вентиляционной сетью. Вентиляционные сети шахт изображаются в виде планов и схем. Вентиляционным планом называется вычерченный в масштабе план горных выработок, на котором стрелками указано направление движения воздуха (рис.1). На шахтных вентиляционных планах указываются также скорость и количество воздуха в выработке, ее сечение, места расположения замерных станций и др.
Вентиляционный план необходим для контроля проветривания шахты, а также служит источником ряда данных для расчета вентиляции (длина выработок, их сечение, места утечек и т.п.). При расчетах вентиляционный план может быть заменен вентиляционной или аэродинамической схемой, представляющей собой упрощенное внемасштабное изображение вентиляционной сети, в котором взаимное расположение элементов, соответствующих путям движения воздуха, тождественно их расположению в шахте (рис. 2). Обычно на схемах вентиляции изображаются только выработки, по которым движется воздух; для точных расчетов на них указываются также и пути утечек (штриховые линии на рис. 2).

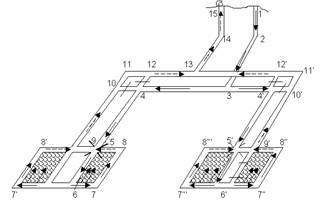

Рисунок 1 – Пример вентиляционного плана шахты
 |
 |
 |
 |
 |
 |
 |
|
|
|
|
 |
 |
 |
Рисунок 2 – Пример вентиляционной схемы шахты
Места соединения трех и более выработок называются узлами сети(точки 3, 6, 6′, 9, 9′,13 на рис 12.2). Выработка (или цепь последовательно соединенных выработок), соединяющая два узла, называется ветвью(участки 1-2-3, 3-4-5-6, 6-7-8-9, 9-10-11-12-13, 13-14-15). Часть схемы, ограниченная со всех сторон ветвями и не содержащая ветвей внутри себя, называется элементарным контуром или ячейкой(участки 6-7-8-9-8′-7′-6 и т.п.).
Все вентиляционные сети шахт делятся на два основных класса: плоские и объемные (пространственные).
Плоской называется сеть, которую можно изобразить на плоскости так, что ее ветви будут пересекаться только в узлах. Если же ветви сети пересекаются и на участках между узлами (т.е. появляются дополнительные узлы, отсутствующие в натуре), то для устранения этих лишних пересечений схеме придают объемный характер, и такие сети называются объемными.
Для любой замкнутой сети справедливо соотношение Эйлера:
где L – число ветвей;
M – число ячеек или число независимых контуров;
N – число узлов в сети.
В зависимости от взаимного расположения выработок в схеме различают три основных вида соединений: последовательное, параллельное и диагональное(рис 3). При последовательном соединении конец предыдущей выработки соединяется с началом последующей, при параллельном соединении выработки имеют общие точки начала и конца; при диагональном соединении выработки между их общим началом и концом соединяются одна с другой одной или несколькими диагоналями. Если между диагоналями нет аэродинамической связи, соединение называется простым диагональным, если такая связь существует – сложным.
В вентиляционных схемах современных шахт, как правило, сочетаются все основные виды соединений.

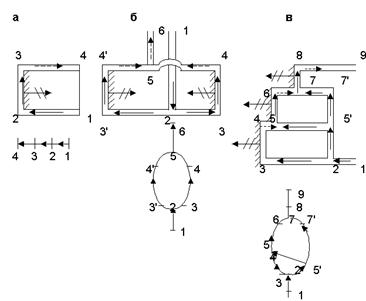

Рисунок 3 – Пример вентиляционных планов и схем
а – последовательное соединение горных вырабо-
б – параллельное соединение;
1-9 – точки начала и конца выработок.
Основной задачей исследования вентиляционных сетей является: нахождение распределения воздуха по их ветвям; в ряде случаев требуется также определить общее сопротивление сети.
Системы вентиляции: виды, устройство, назначение
Что такое вентиляция
Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.
Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще. Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.
Зачем нужна вентиляция?
Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:
1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.
Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.
2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.
Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.
Если вентиляционная система плохая
Если есть нарушения в работе притока или оттока воздуха, то:
В комнате будет накапливаться углекислый газ
Последствия: ощущение духоты, повышенная утомляемость, вялость, потеря концентрации. А еще в душной комнате трудно как следует выспаться.
Баланс влажности может нарушаться
Если воздух застаивается, то влага в нем может накапливаться. Плохая вентиляция — частая причина сырости и образования плесени.
В воздухе накапливаются загрязнения
Пыль, шерсть животных, споры плесени, антропотоксины, вредные химические выделения из мебели (например, формальдегид) — все это «обогащает» воздух в условии плохой вентиляции и в конечном счете попадает в наш организм через легкие.
Поэтому важно подобрать качественную вентиляцию, которая справится с потребностями в воздухообмене и обеспечит комфортный микроклимат.
Виды вентиляции
Виды систем вентиляции по месту размещения
Для большого загородного дома подойдет одна система вентиляции, для маленькой городской квартиры — другая. Или, например, рациональная в условиях офиса канальная вентиляция просто-напросто не поместится в хрущевской пятиэтажке.
Как определиться, какой вид вентиляции подойдет для Вашего дома, офиса, квартиры? Все зависит от площади, конфигурации, местонахождения и назначения комнат или кабинетов, для которых Вы подбираете вентиляционную систему. И, конечно, немаловажную роль играет Ваш бюджет. Купить систему вентиляции — значит, сделать долгосрочное вложение в собственный комфорт и комфорт своих близких. Так что выбирать тип вентиляции стоит тщательно.
