Что называется площадью пожара

Расчет площади пожаров

Для организации эффективного процесса тушения пожаров необходимо понимать структуру передачи пламени. Определив направления распространения возгорания, их форму, можно разработать стратегию его локализации и уничтожения.

Площадь пожара

Это один из важнейших параметров, зная который можно вычислить необходимое количество спасательных расчетов, оборудования и выработать схему ликвидации возгорания.

Площадь пожаров рассчитывается по проекции зоны огня на горизонтальную плоскость. Существуют методики расчета для разных форм. Часто карта пожара имеет вид сложной геометрической фигуры. В этом случае для вычисления параметра возгорания выделяются участки стандартной конфигурации, рассчитывается размер каждого, а затем результаты суммируются.

Формы площади пожара

Этот параметр определяется рядом факторов:

Выделяют три формы пожара.

Круговая

Такая конфигурация возникает при распространении огня во все стороны с одинаковой скоростью, не встречая препятствий.

Считается, что тушить этот пожар относительно просто. Обычно он возникает в результате нахождения очага возгорания в центре объемного помещения или на открытом пространстве в безветренную погоду. Главное условие – неограниченная площадь расширения огня. Препятствия на пути распространения пожара меняют его конфигурацию.

Угловая

Если очаг возгорания возникает в пространстве, ограниченном с одной или двух сторон, образуется угловая форма.

Препятствие может быть в виде смыкающихся стен из негорючего материала.

В зависимости от угла сочленения форма пожара может быть:

Наиболее часто пламя распространяется под углом 90 градусов, например, при пожаре в углу помещения или в прямой форме, если очаг возгорания находится в середине негорючей перегородки.

Прямоугольная

Такая конфигурация возникает во внутренних помещениях зданий и сооружений, проходах между ними или, например, при верховых пожарах в лесу, когда ветер гонит пламя в одном направлении.

В прямоугольное может перерасти и круговое вовремя нелокализованное возгора-ние. Соответственно, непринятые меры к гашению огня, вероятно, приведут к его перерастанию в другую форму.

Сложные

Если любой пожар не начать тушить на начальном этапе, то он может сменить геометрический вид на замысловатую конфигурацию.

Когда возгорание происходит на открытой местности, то на изменение формы влияют метеорологические факторы, например, появление или смена направления ветра, выпадение осадков, достижение естественных препятствий (реки, озера, полосы без растительности).

В закрытых помещениях обычно пожары происходят при минимальном притоке воздуха. При затворенных окнах, дверных проемах, отсутствующих или перекрытых вентиляционных системах процесс горения идет с помощью газообмена через щели, трещины в стенах.

Если же есть открытые проходы в соседнее помещение, то с течением времени пламя будет распространяться в этом направлении, создавая сложную конфигурацию пожара в соответствии с планировкой помещения.

Поэтому в закрытых пространствах – на складах, в квартирах, цехах, хранилищах нельзя упускать время. Тушение надо начинать до распространения пламени всеми возможными средствами, например, огнетушителями.

Как определить форму площади возгорания

Для вычисления размеров пожара сначала следует понять конфигурацию распрос-транения огня. Для этого на основании карты местности или планировки помещения находим места, охваченные пламенем.

Обводим абрис зоны. После чего делим чертеж на простые геометрические формы и считаем площадь возгорания.

Формулы расчета

Для удобства сведем все математические выражения, позволяющие вычислить площадь определенной конфигурации, в таблицу.

π – константа, имеющая значение 3,1415926;

α – угол между радиусами в градусах;

a, b – стороны прямоугольника, при распространении огня в два направления замеряется промежуток от одной границы фигуры до другой.

Расчет площади пожара

Примеры с решениями

Для лучшего понимания приведем несколько простых упражнений.

Задача 1.

На складе стройматериалов размером 150х150 м в центре возникло возгорание. Движение потоков воздуха внутри минимально. Определить формы площади пожара и ее расчеты.

Решение.

При отсутствии ветра и равномерном заполнении помещения предметами хранения развитие огня происходит по круговой схеме.

Считаем, что пламя захватило максимальную площадь. Определяем радиус круга по формуле R=a/2. В примере a=150 м, соответственно значение R=75 м.

Смотрим в таблицу и по приведенному в ней выражению для расчета площади получаем S=17662,5 м2.

Задача 2.

На станции техобслуживания автомобилей возле ограждения в углу сложены покрышки и другие детали машин, выработавшие свой ресурс. Возник пожар, распространяющийся под действием ветра по всему сектору от стены до стены и захвативший 30 метров от угла территории. Рассчитать площадь возгорания.

Решение.

Так как зона пламени ограничена с двух сторон перегородками, расположенными под углом 90°, классифицируем пожар как угловой.

Расчет производим по формуле из таблицы, получается S=225 м2.

Длина внешних границ площади пожара

Для расчета периметра составим еще одну таблицу для основных форм возгорания.

Все основные формулы необязательно запоминать, в любой момент их можно легко найти в сети онлайн.

Каждый год в СМИ появляются сообщения о новых возгораниях. И умение рассчи-тывать площадь пожаров требуется для определения количества пожарных бригад, расхода огнетушащих жидкостей, стратегии тушения огня. Помните, расчет площади тушения пожаров не мало важный навык, ведь вы имеете дело с огнем.

Источник

Пожар

Что такое пожар

Пожар – это неконтролируемое горение, причиняющее материальный ущерб, вред жизни и здоровью граждан, интересам общества и государства (см. так же, что такое лесной пожар).

Вместе с тем, пожар представляет собой сложный физико-химический процесс, включающий помимо горения явления массо- и теплообмена, развивающиеся во времени и пространстве.

Признаки пожара

Пожар может возникнуть в любом месте и в любое время, и чтобы его предотвратить вовремя, следует помнить основные признаки начинающего пожара:

В жилых домах пожар чаще всего начинается с появления незначительного пламени, которому предшествует более или менее продолжительный период нагревания или тления твердых горючих предметов. В газифицированных домах это может произойти при взрывообразной вспышке газа.

Наличие запаха перегревшегося вещества и появление легкого, сначала едва заметного, а затем все более сгущающегося и действующего на глаза дыма – это первые верные признаки пожара.

Электрические провода, постепенно нагреваясь при перегрузке, сначала «сигнализируют» об этом характерным запахом резины, а затем изоляция воспламеняется и горит или тлеет, поджигая расположенные рядом предметы.

Одновременно с запахом резины может погаснуть свет, или электрические лампы начнут гореть вполнакала, что иногда также является признаком назревающей опасности загорания изоляции электропроводов.

Когда в помещении, где начался пожар, имеется усиленная вентиляция (открыто окно, дверь на балкон), находящиеся в соседних комнатах люди иногда узнают о начавшемся пожаре не по дыму или запаху гари, а по потрескиванию горящего дерева, похожему на потрескивание горящих в печке сухих дров. Иногда слышен свистящий звук, могут быть видны отблески пламени.

О горении сажи в трубе иногда узнают по гудящему звуку, похожему на завывание ветра, и по смолистому запаху горящей сажи.

Если вы почувствовали запах дыма и гари, постарайтесь быстро установить, где находится очаг горения:

Поведение при возникновении возгорания или обнаружении пожара зависит от конкретной обстановки и условий распространения огня. Однако, в любом случае нельзя впадать в панику и терять самообладание. Следует как можно быстрее вызвать пожарную охрану, а самому постараться быстро оценить ситуацию и действовать, не подвергая свою жизнь опасности.

Стадии пожара

Начальная стадия. Время возникновения горения до полного охвата пламенем (горением) поверхности горючей нагрузки.

Время свободного развития. Временной промежуток от момента возникновения горения до начала подачи первых приборов тушения на его ликвидацию.

Развивающаяся стадия. Период от полного охвата пламенем поверхности пожарной нагрузки до достижения постоянной скорости выгорания материалов пожарной нагрузки.

Развитая стадия. Пожар достигает наибольшей возможной интенсивности, все параметры, характеризующие развитие пожара имеют максимальные и практически постоянные значения.

Затухающая стадия. Начинается с момента уменьшения скорости выгорания пожарной нагрузки и заканчивается моментом достижения исходного значения среднеобъемной температуры.

Характеристики пожара

Пожары характеризуется:

Каждая из этих характеристик может быть рассчитана по известным методикам, что позволяет прогнозировать развитие предполагаемого пожара и предусматривать необходимые мероприятия по минимизации ущерба. Особо крупные пожары по масштабу бедствия и материальному ущербу сравнимы со стихийными бедствиями (землетрясениями, извержениями вулканов, наводнениями и т.д.).

Фазы пожара

Параметры пожара

К основным параметрам развития пожара относят:

Скоростные параметры развития пожара:

Дополнительная информация по учебнику Пожарная Тактика

Зоны пожара

Пространство, в котором развивается пожар, можно условно разделить на три зоны:

1 – зона горения; 2 – зона теплового воздействия; 3 – зона задымления; 4 – горючее вещество.

Более подробно о зонах пожара читайте в материале по ссылке >>

Температура пожара

Температура пожара при горении различных веществ и материалов

Опасные факторы пожара

Сопутствующие проявления опасных факторов пожара:

Классификация пожаров

В целях детального изучения пожаров и разработки тактики борьбы с ними все пожары классифицируются по признакам, группам, классам и видам.

Распределение пожаров на группы и виды по сходствам или различиям называется классификацией.

Классификация – искусственная, если она объединяет пожары по внешним (случайным) признакам, и естественная, если она группирует пожары на основе их объективной внутренней связи и общих признаков развития. Естественная классификация пожаров считается научной, она позволяет предопределить закономерность тактики тушения различных видов пожара.

Пожары могут классифицироваться по различным признакам. Основное требование пожарной тактики к классификации пожаров состоит в том, чтобы те или иные группы, классы, виды и разновидности пожаров прежде всего предопределяли способы и приемы прекращения горения, применяемые огнетушащие вещества, направление и последовательность действий подразделений, распределения сил и средств и т.д.

Признаки, по которым классифицируют пожары, делятся на общие и частные.

Общая классификация пожаров

К общим относятся признаки, по которым классифицируются все пожары. Например, условия газообмена, физико-химические свойства горящих веществ и материалов, возможность распространения горения, продолжительность пожаров, расположение пожаров относительно поверхности земли и т.п.

К частным относятся признаки, по которым классифицируются пожары, относящиеся только к отдельному классу, группе, виду и т.п. Например, вид распространяющихся пожаров классифицируется по скорости распространения горения, по форме площади пожара, по виду теплообмена и т.п. класс пожаров горючих жидкостей классифицируется по состоянию, по форме факела и другим признакам.

Общим явлением для всех пожаров является газообмен, который определяет качественную и количественную стороны всех параметров пожаров во времени и пространстве. На пожарах в зданиях и сооружениях газообмен можно регулировать по времени и направлению, а также использовать для прекращения горения путем изоляции помещений, в которых происходит пожар. При пожарах на открытом пространстве газообмен не регулируется.

Классификация пожаров с точки зрения пожарной тактики

Группы

По условиям газо- и теплообмена с окружающей средой пожары разделены на 2 большие группы – на открытом пространстве и в ограждениях.

Пожары на открытом пространстве условно могут быть разделены на 3 вида: распространяющиеся, нераспространяющиеся (локальные), массовые.

Пожары в ограждениях различают 2 видов: открытые и закрытые.

В свою очередь открытые пожары подразделяются на 2 группы: пожары в помещениях высотой до 6 м и пожары в помещениях высотой более 6 м.

Закрытые пожары могут быть разделены на 3 группы:

Классы

Пожары по виду горючего материала и подразделяются на следующие классы:

Более детальная информация в материалах:

Признаки

Пожары классифицируют по различным признакам:

Протекание пожара и его последствия зависят:

Для борьбы с пожарами в постоянной готовности находятся дежурные подразделения пожарной охраны, а для предотвращения возникновения пожаров имеются специально обученные кадры инспекторов ФГПН, а также технические средства обнаружения пожаров и автоматические установки пожаротушения. В каждом конкретном случае существуют свои подходы, обобщенный опыт, изложенный в пожарной тактике, Уставах, целевых рекомендациях и наставлениях.

В целях минимизации последствий от пожаров предусматривается выполнение организационных и технических мероприятий, объединенных рамками задач профилактики пожаров. Сокращение количества пожаров в жилом секторе во многом зависит от правильной постановки работ в области противопожарной пропаганды, организации обучения мерам пожарной безопасности, и т.п.

Источник

Формы площади пожара

В зависимости от места возникновения горения, рода горючих материалов, объемно-планировочных решений объекта, характерис­тики конструкций, метеорологических условий и других факторов площадь пожара имеет круговую, угловую и прямоугольную форму рис. 1.5). Такое деление является условным и применяется для упрощения расчетов при решении практических задач по пожароту­шению.

Круговая форма площади пожара (рис. 1.5, а) встречается, когда пожар возникает в глубине большого участка с пожарной нагрузкой и при относительно безветренной погоде распространяется во все сто­роны примерно с одинаковой линейной скоростью (склады лесома­териалов, хлебные массивы, сгораемые покрытия больших площадей, производственные, а также складские помещения большой площади и т. д.).

Угловаяформа (рис. L5, в, г) характерна для пожара, который возникает на границе большого участка с пожарной нагрузкой и распространяется внутри угла при любых метеорологических усло­виях. Эта форма площади пожара может иметь место на тех же объектах, что и круговая. Максимальный угол площади пожара зависит от геометрической фигуры участка с пожарной нагрузкой и Цвета возникновении горения. Чаще всего эта форма встречается на Щетках с углом 90° и 180°.

Прямоугольнаяформа площади пожара (рис. 1.5,6) встреча­ется, когда пожар возникает на границе или в глубине длинного участка с горючей загрузкой и распространяется в одном или нескольких направлениях: по ветру — с большей, против ветра — с меньшей, а при относительно безветренной погоде примерно с одинаковой линейной скоростью (длинные здания небольшой ширины лю­бого назначения и конфигурации, ряды жилых домов с надворными постройками в сельских населенных пунктах и т. д.). Пожары в зда­ниях с помещениями небольших размеров принимают прямоугольною форму от начала развития горения. В конечном итоге при распрост­ранении горения пожар может принять форму данного геометриче­ского участка.

Форма площади развивающегося пожара является основной для определения расчетной схемы, направлений сосредоточения сил и средств тушения, а также требуемого их количества при соответству­ющих параметрах осуществления боевых действий. Для определения расчетной схемы реальную форму площади пожара приводят к фигурам правильной геометрической формы (рис. 1, б, а,б,в): кругу с радиусом R (при круговой форме), сектору круга с радиусом Rи углом α (при угловой форме), прямоугольнику с шириной стороны а и длиной b(при прямоугольной форме). Указанные расчетные схемы являются основными, часто встречающимися в практических расчетах, хотя не исключены и другие зависимости от реальных условий развития пожара. Геометрические и физические параметры, характеризующие обстановку в зависимости от форм площади по­жара, определяют по формулам, приведенным в табл. 1.14.

ТАБЛИЦА 1.14. ФОРМУЛЫ ДЛЯ ОПРЕДЕЛЕНИЯ ОСНОВНЫХ ГЕОМЕТРИЧЕСКИХ И ФИЗИЧЕСКИХ ПАРАМЕТРОВ В ЗАВИСИМОСТИ ОТ ФОРМ ПЛОЩАДИ ПОЖАРА

Примечания: 1. R и b — соответственно приведенные радиус и длина площади пожара; определяют измерением или по формулам:

2. V_Л — линейная скорость распространения горения, м/мин (вычисляют по данным оценки обстановки пожара или принимают по справочным данным (см. разд. 12).

3. t — время распространения горения до момента локализа­ции пожара (см. уравнение п. 9.1 табл. 1.2).

4. a— угол, внутри которого происходит развитие пожара, рад. (1 рад » 57°).

5. n — число направлений развития пожара в горизонтальной проекции.

6. m — коэффициент горючей загрузки или застройки, равный

При разработке замысла на проведение пожарно-тактического учения или занятия с караулом пожарной части, составлении опе­ративных документов по пожаротушению и в других случаях задачи по определению основных параметров согласно табл. 1.14 решают в следующем порядке: вычерчивают план (схему) объекта в мас­штабе; находят возможную длину пути распространения горения Rили b; полученный размер пути наносят в масштабе на план объ­екта и обозначают форму площади пожара; установленными услов­ными знаками обозначают на плане возможную обстановку на по­жаре; по форме площади пожара устанавливают расчетную схему; определяют необходимые параметры пожара.

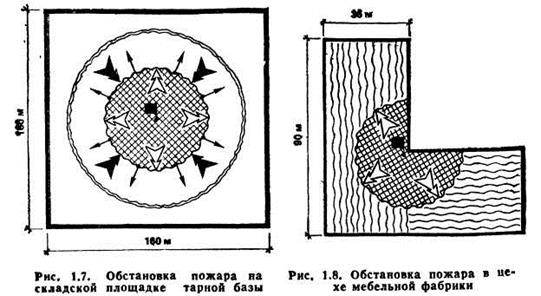

Пример 1.Определить возможную обстановку на пожаре, а так­же основные параметры его развития, если горение возникнет в центре складской площадки тарной базы размером 160х160 м и будет распространяться в течение 30 мин со средней линейной скоростью 1,6 м/мин (рис, 1.7), горючая загрузка площадки составляет 70 %.

1. Находим возможную длину пути распространения горения

R = V_Л t = 1,6 ´ 30 = 48 м.

2. Полученный размер пути наносим в масштабе на схему объ­екта, обозначаем форму площади и возможную обстановку пожара (см. рис. 1.7).

3. Определяем основные параметры пожара, используя формулы (табл. 1.14):

S_П = pR 2 = 3,14 ´ 48 2 » 7335 м 2 ;

P_П = 2pR = 2 ´ 3,14 ´ 48 » 300 м;

S_Г = mS_П = 0,7 ´ 7335 » 5135 м 2 ;

V_S = S_П / t = 7335 ´ 30 » 245,5 м 2 /мин;

V_Р = Р_П / t = 300/30 = 10 м/мин;

ГЛАВА 2. ОСНОВЫ ПРЕКРАЩЕНИЯ ГОРЕНИЯ НА ПОЖАРЕ

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Площадь пожара

Чтобы дать оценку пожару, необходимо учитывать достаточно большой список факторов, действующих в комплексе или отдельно друг от друга. Одним из таких факторов (параметров) является площадь пожара. Именно на основе него выбираются способы тушения очагов возгорания, особенности тактики, а также проводятся расчеты, в которых определяются необходимое количество сил и средств, требующихся для ликвидации горящих площадей.

То есть получается так, что площадь пожара – это тот показатель, от которого зависит, как быстро будут потушены зоны горения, какие силы и средства для этого придется применить. Но есть еще один параметр, который ложится в схему расчетов распределения этих самых сил и средств. Это форма площади пожара.

Формы площади горения

Какие бывают формы пожара – вопрос, который требует более детального разъяснения. Начинать надо с того, что форма сама зависит от нескольких факторов. А именно:

Это не полный список, но именно эти факторы учитываются при расчете.

Итак, существует три вида форм площадей пожара: круглая, угловая и прямоугольная. Надо отметить, что такое обозначение является все-таки условным. Но они закладываются в основу расчетов только из-за простоты проведения этих расчетов. Других причин нет.

Круглая форма

Что значит, круглая форма площади пожара. Это когда огонь распространяется во все стороны равномерно с одинаковой скоростью. При этом пламя не встречает серьезных препятствий. Обычно такие формы, кстати, относящиеся к категории простых, появляются на больших ничем не ограниченных площадях, где не действуют серьезные метеорологические условия. К примеру, на полях пшеницы в безветрие, внутри складов для хранения пиломатериалов и так далее.

Круглая форма площади пожара

Из курса школьной геометрии площадь круга имеет определенную формулу:

S=πR², где R – это путь, пройденный огнем в одну сторону от центра очага возгорания. Нередко в формулах его обозначают буквой «L». То есть определить площадь тушения пожара круглой формы можно именно по этой формуле.

Угловая

Эта конфигурация появляется в двух случаях:

При этом сама форма может иметь три вариации:

Первая разновидность встречается редко. Чаще огонь распространяется под углом 90, 180 или 270°. Можно добавить, что круглая конфигурация площади тушения пожара является производной от угловой вариации с углом распространения огня 360°.

Если говорить о формулах площади пожара углового типа, то в них закладывается именно величина угла. Вот три формулы:

Внутри зданий иногда встречаются помещения (очень редко), в которых конфигурация не является прямоугольной. Тогда для проведения расчетов площади пожара используют ниже следующую формулу:

S=απR²/360°. Здесь α – это угол распространения огня, не кратный 90.

Угловое распространение огня

Прямоугольная

Обычно эта форма появляется на ограниченных участках. При этом границы собой представляют конструкции, возведенные из негорючих материалов. А так как здания и сооружения возводятся в виде прямоугольников, то и распространение огня происходит по этой форме. Отсюда и название.

При этом распространяться огонь может в разных направлениях с разной скоростью. То есть с ветреной стороны быстрее, с подветренной слабее. Или, как вариант, одинаковая скорость во всех направлениях в безветренную погоду. Обычно в зданиях с небольшой площадью форму очаг возгорания принимает уже на стадии возникновения.

Что касается формулы расчета, то она одинакова для всех вариантов, только в них добавляется значение распространения огня: в одну или две стороны. Но фото ниже это хорошо видно. Вот эта формула:

S=a x b, где «a» и «b» — стороны прямоугольника.

Если распространение происходит в одну сторону, то формула не изменяется, потому что длина одной из границ составляет путь, который проходит огонь. В том случае, если распространение пламени от центра очага возгорания происходит в две противоположные стороны, то для расчета берется видоизмененная формула, в которой значение «b» — это две длины распространения огня.

Прямоугольная конфигурация площади очага возгорания

Сложные формы

Пожары со сложной конфигурацией встречаются внутри зданий нередко. При кажущейся сложности проведения расчетов есть определенные правила, как эти расчеты проводить просто. Одно из них – это разбивка сложной конфигурации на мелкие простые геометрические фигуры. Далее проводят расчет площади каждой фигуры. После чего все полученные значения суммируют в один параметр.

Сложная форма площади пожара

Длина границ зоны горения

Существует несколько факторов, которые влияют на эффективность тушения пожара. Их обязательно учитывают, распределяя силы и средства. Один их них – длина границ.

Итак, общая длина внешних границ площади пожара – это периметр участка, внутри которого происходит горение. Данный параметр имеет важное значение, когда пожар развился до категории «крупного», а сил и средств не хватает, чтобы его потушить. С учетом длины командиры пожарного поста, развернутого на месте бедствия, решают, куда и сколько сил и средств направить, чтобы локализовать (сдержать) огонь до прибытия дополнительных подразделений.

Заключение по теме

Итак, нами в статье были разобраны такие позиции, как разновидности форм площади пожара и их расчеты, другие параметры очагов возгорания, которые надо учитывать, составляя схему пожаротушения на конкретных участках возгорания. Главная задача тех, кто проводит эти расчеты, точно знать конфигурацию горящего объекта. А для этого понадобятся планы зданий поэтажно. Добавим, что площадь пожара в многоэтажных здания – это суммовая составляющая всех этажей.
