Торможение. Неистощимость тормозной магистрали
Неистощимость тормозной магистрали
В случае падения давления в тормозной магистрали (следовательно, и в камере под диафрагмой реле давления) кран автоматически компенсирует утечки.
Автоматическое пополнение тормозной магистрали осуществляется при любом положении ручки крана управления, кроме VII. При падении давления в тормозной магистрали под давлением воздуха сверху диафрагма реле давления прогнется вниз и, через открывшийся питательный клапан реле давления воздух из напорной магистрали зарядит тормозную магистраль. По достижении давления, соответствующего текущему положению ручки крана управления, питательный клапан реле давления закроется.
Рис. 3.25. Дросселирование в кране управления
Для торможения необходимо перевести ручку крана машиниста в любое из пяти тормозных положений. При этом стакан выворачивается из своей обоймы вверх, разгружая регулировочные пружины. Их нагрузка на диафрагму крана управления сверху уменьшается.
Сжатый воздух воздействует снизу на диафрагму с прежней силой, в результате чего она прогибается вверх, преодолевая остаточную нагрузку регулировочных пружин.
Толкатель, установленный по центру диафрагмы крана управления, вслед за диафрагмой также перемещается вверх. Вследствие этого конусный атмосферный клапан открывается и сообщает с атмосферой камеру под диафрагмой крана управления и, следовательно, камеру над диафрагмой реле давления. Питательный клапан крана управления остается при этом закрытым.
Диафрагма реле давления усилием воздуха снизу прогибается вверх, открывая «плавающий» атмосферный клапан, через который начинается разрядка тормозной магистрали в атмосферу через канал полого толкателя и шесть атмосферных отверстий в нижней цокольной крышке корпуса.
Примечание:
Разрядка тормозной магистрали происходит экстренным темпом (0,8 – 1 АТ/сек). Этот темп разрядки выдерживается при любом тормозном положении ручки крана.
Процесс разрядки камеры под диафрагмой крана управления продолжается до тех пор, пока регулировочные пружины не преодолеют уменьшившееся давление сжатого воздуха снизу, и диафрагма крана управления вновь не прогнется вниз.
Атмосферный клапан крана управления при этом закроется, и разрядка камер под диафрагмой крана управления и над диафрагмой реле давления прекратится. И, так как питательный клапан крана управления при этом также закрыт, наступает состояние баланса сил – «перекрыша».
Разрядка тормозной магистрали будет происходить до тех пор, пока давление воздуха в камере над диафрагмой реле давления не преодолеет понизившееся давление воздуха на диафрагму снизу (из тормозной магистрали).
Диафрагма реле давления вновь прогнется вниз, «плавающий» атмосферный клапан закроется и разрядка тормозной магистрали прекратится. В реле давления наступит «перекрыша», т.е. равновесие сил давления, упругости пружин и жесткости диафрагмы.

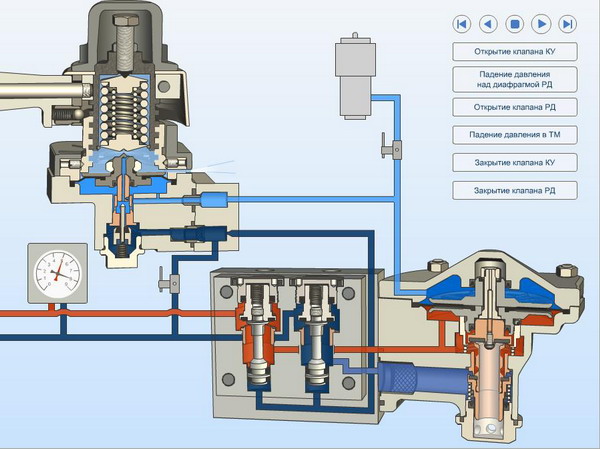

Рис. 3.26. Торможение

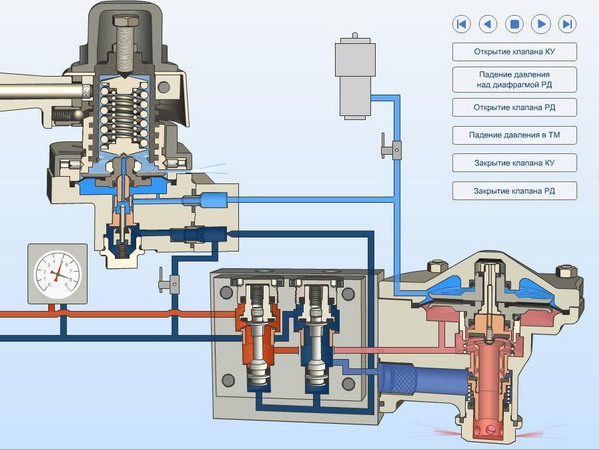

Рис. 3.27. Экстренное торможение
Таким образом, очевидно, что величина падения давления в тормозной магистрали, зависит от усилия регулировочных пружин на диафрагму крана управления. При экстренном торможении регулировочный стакан выворачивается так высоко, что своим кольцевым упором приподнимает нижнюю опорную шайбу, выключая регулировочные пружины из работы. Диафрагма крана управления при этом, прогибается вверх полностью и, через открытый атмосферный клапан крана управления происходит разрядка камеры над диафрагмой реле давления, а следовательно и тормозной магистрали до 0 АТ.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Устройство тормозной системы, неисправности, ремонт.
Тормозная система предназначена для управляемого изменения скорости автомобиля, его остановки, а также удержания на месте длительное время за счет использования тормозной силы между колесами и дорогой. Тормозная сила может создаваться колесным тормозным механизмом, двигателем автомобиля (т.н. торможение двигателем), гидравлическим или электрическим тормозом-замедлителем в трансмиссии.
Для реализации указанных функций на автомобиле устанавливаются следующие виды тормозных систем:
Рабочая тормозная система обеспечивает управляемое уменьшение скорости и остановку автомобиля.
Запасная тормозная система используется при отказе и неисправности рабочей системы. Она выполняет аналогичные функции, что и рабочая система. Запасная тормозная система может быть реализована в виде специальной автономной системы или части рабочей тормозной системы (один из контуров тормозного привода).
Стояночная тормозная система предназначена для удержания автомобиля на месте длительное время.
Тормозная система является важнейшим средством обеспечения активной безопасности автомобиля. На легковых и ряде грузовых автомобилей применяются различные устройства и системы, повышающие эффективность тормозной системы и устойчивость при торможении: усилитель тормозов, антиблокировочная система, усилитель экстренного торможения и др.
Устройство тормозной системы
Тормозная система имеет следующее устройство:
тормозной механизм;
тормозной привод.
Тормозной механизм предназначен для создания тормозного момента, необходимого для замедления и остановки автомобиля. На автомобилях устанавливаются фрикционные тормозные механизмы, работа которых основана на использовании сил трения. Тормозные механизмы рабочей системы устанавливаются непосредственно в колесе. Тормозной механизм стояночной системы может располагаться за коробкой передач или раздаточной коробкой.
В зависмости от конструкции фрикционной части различают:
барабанные тормозные механизмы;
дисковые тормозные механизмы.
Тормозной механизм состоит из вращающейся и неподвижной частей. В качестве вращающейся части барабанного механизма используется тормозной барабан, неподвижной части –тормозные колодки или ленты.
Вращающаяся часть дискового механизма представлена тормозным диском, неподвижная – тормозными колодками. На передней и задней оси современных легковых автомобилей устанавливаются, как правило, дисковые тормозные механизмы.
Дисковый тормозной механизм состоит из вращающегося тормозного диска, двух неподвижных колодок, установленных внутри суппорта с обеих сторон.
Суппорт закреплен на кронштейне. В пазах суппорта установлены рабочие цилиндры, которые при торможении прижимают тормозные колодки к диску.
Тормозной диск при томожении сильно нагреваются. Охлаждение тормозного диска осуществляется потоком воздуха. Для лучшего отвода тепла на поверхности диска выполняются отверстия. Такой диск называется вентилируемым. Для повышения эффективности торможения и обеспечения стойкости к перегреву на спортивных автомобилях применяются керамические тормозные диски.
Тормозные колодки прижимаются к суппорту пружинными элементами. К колодкам прикреплены фрикционные накладки. На современных автомобилях тормозные колодки оснащаютсядатчиком износа.
Тормозной привод обеспечивает управление тормозными механизмами. В тормозных системах автомобилей применяются следующие типы тормозных приводов:
Механический привод используется в стояночной тормозной системе. Механический привод представляет собой систему тяг, рычагов и тросов, соединяющую рычаг стояночного тормоза с тормозными механизмами задних колес. Он включает:
рычаг привода;
регулируемый наконечник;
уравнитель тросов;
тросы;
рычаги привода колодок.
На некоторых моделях автомобилей стояночная система приводится в действие от ножной педали, т.н. стояночный тормоз с ножным приводом. В последнее время в стояночной системе широко используется электропривод, а само устройство называетсяэлектромеханический стояночный тормоз.
Гидравлический привод является основным типом привода в рабочей тормозной системе. Конструкция гидравлического привода включает:
тормозную педаль;
усилитель тормозов;
главный тормозной цилиндр;
колесные цилиндры;
шланги и трубопроводы.
Тормозная педаль передает усилие от ноги водителя на главный тормозной цилиндр.
Усилитель тормозов создает дополнительное усилие, передоваемое от педали тормоза. Наибольшее применение на автомобилях нашел вакуумный усилитель тормозов.
Главный тормозной цилиндр создает давление тормозной жидкости и нагнетает ее к тормозным цилиндрам. На современных автомобилях применяется сдвоенный (тандемный) главный тормозной цилиндр, который создает давление для двух контуров.
Над главным цилиндром находится расширительный бачок, предназначенный для пополнения тормозной жидкости в случае небольших потерь.
Колесный цилиндр обеспечивает срабатывание тормозного механизма, т.е. прижатие тормозных колодок к тормозному диску (барабану).
Для реализации тормозных функций работа элементов гидропривода организована по независимым контурам. При выходе из строя одного контура, его функции выполняет другой контур. Рабочие контура могут дублировать друг-друга, выполнять часть функций друг-друга или выполнять только свои функции (осуществлять работу определенных тормозных механизмов). Наиболее востребованной является схема, в которой два контура функционируют диагонально.
На современных автомобилях в состав гидравлического тормозного привода включены различные электронные компоненты:
антиблокировочная система тормозов,
усилитель экстренного торможения,
система распределения тормозных усилий,
электронная блокировка дифференциалов,
Пневматический привод используется в тормозной системе грузовых автомобилей.
Комбинированный тормозной привод представляет собой комбинацию нескольких типов привода. Например, электро пневматический привод.
Принцип работы тормозной системы
Принцип работы тормозной системы рассмотрен на примере гидравлической рабочей системы.
При нажатии на педаль тормоза нагрузка передается к усилителю, который создает дополнительное усилие на главном тормозном цилиндре. Поршень главного тормозного цилиндра нагнетает жидкость через трубопроводы к колесным цилиндрам. При этом увеличивается давление жидкости в тормозном приводе. Поршни колесных цилиндров перемещают тормозные колодки к дискам (барабанам).
При дальнейшем нажатии на педаль увеличивается давление жидкости и происходит срабатывание тормозных механизмов, которое приводит к замедлению вращения колес и поялению тормозных сил в точке контакта шин с дорогой. Чем больше приложена сила к тормозной педали, тем быстрее и эффективнее осуществляется торможение колес. Давление жидкости при торможении может достигать 10-15 МПа.
При окончании торможения (отпускании тормозной педали), педаль под воздействием возвратной пружины перемещается в исходное положение. В исходное положение перемещается поршень главного тормозного цилиндра. Пружинные элементы отводят колодки от дисков (барабанов). Тормозная жидкость из колесных цилиндров по трубопроводам вытесняется в главный тормозной цилиндр. Давление в системе падает.
Эффективность тормозной системы значительно повышается за счет применения систем активной безопасности автомобиля.
Тормозная система требует к себе самого пристального внимания. Эксплуатация автомобиля с неисправной тормозной системой запрещается. Поэтому каждый автомобилист должен знать основные неисправности тормозной системы и определить их по внешним признакам. В данной статье рассмотрены основные неисправности гидравлической рабочей тормозной системы легкового автомобиля.
В соответствии с конструкцией тормозной системы неисправности условно можно разделить на неисправности тормозного механизма, неисправности тормозного привода и неисправности усилителя тормозов.
Различают следующие неисправности дискового тормозного механизма:
износ, повреждение или загрязнение (замасливание) тормозных колодок;
износ, деформация, задиры на поверхности тормозных дисков;
ослабление крепления, деформация суппорта.
Основные неисправности тормозного привода включают:
заедание поршня рабочего цилиндра;
утечка тормозной жидкости в рабочем цилиндре;
заедание поршня главного цилиндра;
утечка тормозной жидкости в главном цилиндре;
повреждение или засорение шлангов, трубопроводов;
подсос воздуха в системе вследствие ослабления крепления.
Вакуумный усилитель тормозов может иметь следующие неисправности:
недостаточное разряжение во впускном коллекторе;
повреждение вакуумного шланга;
неисправность следящего клапана усилителя.
Все перечисленные неисправности тормозной системы в большей или меньшей степени снижают эффективность торможения автомобиля, поэтому представляют опасность для всех участников движения.
Причинами неисправностей тормозной системы являются:
нарушение правил эксплуатации тормозной системы (нарушение периодичности обслуживания, применение некачественной тормозной жидкости);
низкое качество комплектующих;
предельный срок службы элементов системы;
воздействие различных внешних факторов.
О наступлении неисправности тормозной системы свидетельствуют различные отклонения от нормальной работы, т.н. внешние признаки неисправностей, к которым относятся:
отклонение от прямолинейного движения при торможении;
большой ход педали тормоза;
скрежетание при торможении;
визг, свист при торможении;
снижение усилия на педали при торможении;
повышение усилия на педали при торможении;
вибрация педали при торможении (не путать с пульсацией педали при работе системы ABS);
низкий уровень тормозной жидкости в бачке.
Для облегчения контроля состояния тормозной системы в конструкции автомобиля используются различные датчики. Результаты измерений датчиками параметров системы выводятся в виде сигналов соответствующих ламп на приборной панели, показаний бортового компьютера.
На современном автомобиле применяются следующие сигнальные лампы тормозной системы:
низкого уровня тормозной жидкости;
износа тормозных колодок;
неисправности системы ABS;
неисправности системы ESP (ASR).
Для установления конкретных неисправностей системы активной безопасности применяется компьютерная диагностика автомобиля.
Видео о ремонте тормозных суппортов, на примере Toyota Prado 150:
Что исключает возможность перевода блокировочного устройства №367М в другое положение?
Какая из сил при торможении не оказывает влияние на поезд?
Как изменяется коэффициент сцепления при загрязнении или замасливании поверхностей?
Как изменяется эффективность торможения при движении колесной пары юзом?
Действия машиниста при заклинивании колесной пары у локомотива во время торможения?
Уменьшить тормозное нажатие и подать песок под КП
Тормозной волной называется:
Время с момента постановки ручки крана машиниста в тормозное положение до начала поступления воздуха в ТЦ последнего вагона
При каком торможении сила трения образуется непосредственно на поверхности катания колес?
Магнитно-рельсовые тормоза используются:
В скоростных пассажирских поездах
Что называется неистощимостью тормоза?
Это свойство определяется способностью тормозов обеспечивать возможность остановки поезда на заданном тормозном пути до конца наиболее трудного спуска
Какие тормоза называются автоматическими?
При выпуске воздуха из тормозной магистрали либо ее разъединении тормоза приходят в действие
Какие тормоза применяются в грузовых поездах?
Какие тормоза в грузовом поезде?
Компрессор КТ-6
Укажите производительность компрессора КТ-6эл:
Укажите способ смазки компрессора КТ-6эл:
Из какого материала выполнены цилиндры компрессора КТ-6эл?
Сколько компрессионных колец установлено на поршне цилиндра высокого давления?
Какой тип клапанов применяется в компрессоре КТ-6эл?
Какой тип подшипников применяется в узле шатунов?
Сколько ступеней сжатия имеет компрессор КТ-6эл?
Минимальное давление в системе смазки компрессора КТ-6эл?
По каким признакам классифицируются компрессора?
Характеристика компрессора КТ-6эл:
Тип заливаемого масла в картер компрессора КС-19
Объем заливаемого масла в картер компрессора 12 литров
Характеристика компрессора КТ-6эл. Укажите правильные ответы:
Минимальное давление масла в системе смазки компрессора – 150 кПа;
Максимальное давление масла в системе смазки компрессора – 600 кПа
Назовите характеристики компрессора КТ-6. Укажите неправильные ответы:
Характеристики компрессора КТ-6эл. Укажите неправильный ответ:
Давление второй ступени сжатия 0,55 Мпа
Предохранительные клапаны. Сроки проверки предохранительных клапанов:
Один раз в 3 месяца
Пределы регулировки предохранительных клапанов:
Рабочее давление +/- 0,2 атм
Срабатывание предохранительного клапана компрессора КТ-6эл:
Из-за неисправности всасывающего клапана цилиндра ЦВД
Предохранительные клапаны:
Предназначены для защиты магистрали от превышения давления выше допустимого
Регулятор давления АК-11Б
Регулятор давления АК-11Б:
Пределы давления в ГР, на которые регулируется регулятор давления 750-900 +/-20 кПа
Отрегулировать АК-11Б, который включает двигатель компрессора при 600 кПа и отключает при 850 кПа. Выберите правильные ответы:
Увеличить натяжение пружины штока;
Уменьшить зазор между контактами
Причины неотключения двигателя компрессора регулятором АК-11Б:
Порыв резиновой диафрагмы
Блокировка №367
Укажите последовательность действий при смпене кабин управления локомотивом с болкировочным устройством №367М:
КМ №395 и КВТ №254 переводятся в 6-е положения, рукоятка блокировочного устройства поворачивается на 180 градусов вверх и происходит переход в другую кабину
Объясните назначение комбинированного крана в блокировочном устройстве №367М:
Сообщает тормозную магистраль с атмосферой, создавая экстренное торможение
Сообщает или разобщает КМ с ТМ
Что исключает возможность перевода блокировочного устройства №367М в другое положение?
Пневматический замок, срабатывающий от давления в ТМ
Для чего предназначено блокировочное устройство №367М? Укажите правильные ответы:
Для исключения одновременного действия приборов управления тормозами в двухкабинных локомотивах
Для соблюдения определенного порядка смены приборов управления тормозами двухкабинных локомотивов при изменении направления их движения
Что называется неистощимостью тормоза
Тормозная система современного автомобиля – это сложный набор механических узлов, электроприводов и управляющей электроники. Ее цель – стабильное и безопасное снижение скорости автомобиля и его удержание на месте, при необходимости. Чтобы тормозная система автомобиля работала, ее необходимо регулярно проверять и вовремя обслуживать.
Основная нагрузка при остановке автомобиля ложится на его тормозные диски и колодки. Колодки прижимаются к диску, и сила их трения заставляет замедлиться вращение колес. Время от времени в автомобиле требуется замена тормозных колодок на новые.
Их износу способствуют неблагоприятные дорожные условия, повышенная влажность, колебания температур, стиль вождения и интенсивность эксплуатации транспортного средства.
Так же, старению подвержена и тормозная жидкость — она постоянно вбирает в себя воду из воздуха. Когда ее доля при высокой температуре достигает 3%, это влечет за собой появление пузырьков пара. Таким образом, возникает препятствие для создания достаточного давления при торможении.
Чтобы предотвратить возникновение опасных ситуаций на дороге, следует заблаговременно позаботиться о проверке всех компонентов тормозной системы вашего автомобиля.
Тормозная система отвечает за регулировку скорости и остановку машины. В автомобилях предусмотрен основной и ручной тормоз. При выходе из строя хотя бы одного из их механизмов, водитель может заметить следующее:
Основные неисправности тормозной системы:
Основные причины неисправности тормозной системы:
Низкий уровень тормозной жидкости.
Может быть следствием чрезмерного износа тормозных колодок, однако во многих случаях связан с утечкой тормозной жидкости из системы и поэтому представляет серьезную опасность. Рабочие тормозные цилиндры, суппорты, тормозные шланги и трубки, а также главный тормозной цилиндр должны быть тщательно обследованы на наличие потеков жидкости. Вышедшую из строя деталь необходимо обязательно заменить.
Увеличение тормозного пути.
Появляется при появлении воздуха в тормозной системе в результате ее разгерметизации или неполного прокачивания, а также поступления воздуха из расширительного бачка при низком уровне тормозной жидкости.
Также может быть следствием неисправности главного тормозного цилиндра либо заклинивания и перегрева рабочего цилиндра, приводящего к закипанию в нем жидкости.
Отсутствие реакции при нажатии на тормозную педаль.
Очень опасная ситуация, вызванная износом какого-либо из тормозных цилиндров или разгерметизацией гидросистемы.
Специфические звуки в момент резкого торможения,свист во время остановки автомобиля.
Обычно являются следствием трения изношенной до металла колодки о тормозной диск. В большинстве случаев, помимо замены колодок требуется расточка рабочей поверхности диска либо его замена.
Могут быть вызваны также применением некачественных тормозных колодок, так что во многих случаях достаточно лишь сменить колодки.
Чувствуется сильная вибрация колёс.
Свидетельствует о сильном износе и деформации тормозного диска, трещине или нарушении параллельности рабочих поверхностей. Устранить эту причину возможно заменой или расточкой изношенного диска. Не забудьте проверить износ и затяжку ступичных подшипников, а также наличие в них смазки.
Очень часто неисправность этих подшипников приводят к пульсации педали тормоза.
При торможении машину начинает вести в сторону.
Загрязнение или замасливание какой-либо из тормозных колодок, плохо отрегулированные тормоза или выход из строя какого-либо из рабочих тормозных цилиндров.
Также причина может быть в неравномерным износом передних колодок или тормозных дисков, либо различием фрикционных свойств деталей тормозной системы правого и левого колеса.
Слишком жесткая педаль тормоза.
Свидетельствует о неисправности усилителя тормозов. В автомобилях, оборудованных вакуумным усилителем, причина кроется в утечке разряжения во впускном коллекторе, неисправности вакуумного шланга, самого усилителя или его контрольного клапана.
Помните,что эксплуатация автомобиля с неисправной тормозной системой запрещается ПДД! Поэтому каждый водитель должен знать основные неисправности тормозной системы.
