Что называется ходом поршня
Поршень

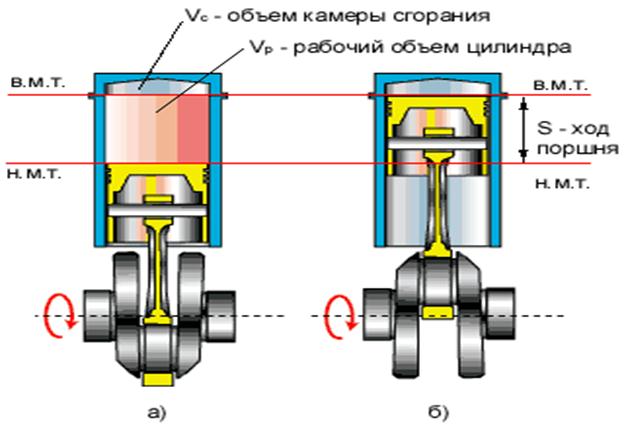

Рис.1.5. Схема основных положений кривошипно-шатунного механизма.
Рис. 1.4. Кривошипно-шатунный механизм
1- картер; 2-цилиндр; 3-головка цилиндров, 4-крышка; 5-коленчатый вал; 6-шатун; 7-поршень; 8-поршневой палец; 9-кольца; 10-маховик (ротор генератора).
На рис. 1.5. приведена схема основных положений кривошипно-шатунного механизма. При вращении коленчатого вала его шатунная шейка вместе нижней частью шатуна описывает окружность. Верхняя часть шатуна вместе с поршнем при этом перемещается в цилиндре прямолинейно вверх и вниз (возвратно-поступательно). При одном полном обороте колена вала (кривошипа) поршень сделает один ход вниз и один ход вверх. Изменение направления движения поршня происходит в нижней и верхней мертвых точках.
а) поршень в нижней мертвой точке; б) поршень в верхней мертвой точке
Верхней мертвой точкой (в.м.т.) называют самое верхнее положение поршня и кривошипа.
Нижней мертвой точкой (н.м.т.) называют самое нижнее положение поршня и кривошипа. При положении поршня в мертвых точках давление газов на поршень не вызывает поворота коленчатого вала, так как шатун и кривошип вала располагаются в одну линию.
Ходом поршня называется расстояние между крайними положениями поршня от (в.м.т.) до (н.м.т.).
По величине, ход поршня равен двум радиусам кривошипа.
Тактом называется процесс, происходящий в цилиндре и соответствующий движению поршня от одной мертвой точки до другой.
При повороте кривошипа от (в.м.т.) на равные углы, поршень проходит каждый раз различные расстояния. Это значит, что при равномерном вращении коленчатого вала поршень в цилиндре двигается неравномерно, что вызывает появление сил инерции в работающем двигателе.
При перемещении поршня вниз от (в.м.т.) до (н.м.т.)объем внутренней полости цилиндра над поршнем изменяется. От минимального (камера сжатия) до максимального значения (полный объем цилиндра).
Полным объемом цилиндра является сумма объемов камеры сгорания и рабочего объема:Vп = Vp + Vс.
Степенью сжатия двигателя называется отношение полного объема цилиндра к объему камеры сжатия. Степень сжатия показывает, во сколько раз сжимается поступивший в цилиндр заряд при перемещении поршня из (н. м. т.). в (в. м. т.) Чем выше степень сжатия двигателя, тем большую экономичность по расходу топлива имеет двигатель.
РАБОЧИЙ ХОД ПОРШНЯ
ход поршня, при к-ром в цилиндре теплового двигателя совершается полезная работа. Как правило, каждый цилиндр паровой машины имеет две рабочие полости — переднюю и заднюю. Если при одном ходе поршня совершается полезная работа в передней полости, то при обратном ходе полезная работа производится в задней полости, так что в отношении ко всему цилиндру паровой машины каждый ход поршня является рабочим.
Смотреть что такое «РАБОЧИЙ ХОД ПОРШНЯ» в других словарях:
РАБОЧИЙ ХОД ПОРШНЯ — (Working stroke) ход поршня во время расширения сгоревших газов в цилиндре двигателя внутреннею сгорания или во время наполнения цилиндра и расширения в нем пара в поршневых паровых машинах. Самойлов К. И. Морской словарь. М. Л.: Государственное… … Морской словарь
РАБОЧИЙ ХОД ПОРШНЯ — путь, проходимый поршнем двигателя внутреннего сгорания от верхней мёртвой точки до нижней при расширении рабочих газов в цилиндре двигателя … Большая политехническая энциклопедия
РАБОЧИЙ — рабочего, м. В условиях капитализма то же, что пролетарий; в СССР человек, профессионально занимающийся физическим трудом и принадлежащий к господствующему классу, владеющему средствами производства совместно со всем народом. «Советское общество… … Толковый словарь Ушакова
РАБОЧИЙ — рабочего, м. В условиях капитализма то же, что пролетарий; в СССР человек, профессионально занимающийся физическим трудом и принадлежащий к господствующему классу, владеющему средствами производства совместно со всем народом. «Советское общество… … Толковый словарь Ушакова
РАБОЧИЙ ОБЪЁМ ЦИЛИНДРА — объём, освобождаемый поршнем при его движении от верхней мёртвой точки до нижней, равный произведению площади поршня на его рабочий (см.). Выражается в кубических метрах и литрах, а для мотоциклетных и лодочных подвесных двигателей в кубических… … Большая политехническая энциклопедия
рабочий — 1. РАБОЧИЙ, его; м. Человек, занятый физическим трудом в сфере материального производства. Промышленные рабочие. Сельскохозяйственные рабочие. Железнодорожный р. ◁ Рабочая, ей; ж. Разг. Рабочие, их; мн. 2. РАБОЧИЙ, ая, ее. 1. Относящийся к… … Энциклопедический словарь
ход — а ( у), предл. в ходе и в ходу, на ходе и на ходу, мн. ходы, ходы и (спец.) хода, м. 1. (в ходе, на ходу). Движение, перемещение в каком л. направлении. а) Передвижение человека или животного на собственных ногах. Роста он был небольшого, дряблый … Малый академический словарь
рабочий — I его; м. см. тж. рабочая, рабочие Человек, занятый физическим трудом в сфере материального производства. Промышленные рабочие. Сельскохозяйственные рабочие. Железнодорожный рабо/чий. II ая, ее. 1) отно … Словарь многих выражений
ХОД — (1) винта (винтовой линии) расстояние между двумя положениями точки, соответствующими её полному обороту вокруг продольной оси; (2) X. механизма перемещение движущейся рабочей части (инструмента, поршня и др.) станка, поршня в цилиндре и т. п. от … Большая политехническая энциклопедия
Двигатель внутреннего сгорания — Схема: Двухтактный двигатель внутреннего сгорания с глушителем … Википедия
ХОД ПОРШНЯ
(Piston\’s travel, piston\’s motion) — 1. Расстояние между двумя крайними положениями поршня. 2. Перемещение поршня из одного крайнего (мертвого) положения в другое.
Смотреть что такое «ХОД ПОРШНЯ» в других словарях:
ХОД ПОРШНЯ — путь, проходимый поршнем в цилиндре от одного своего крайнего (мертвого) положения до другого. При кривошипном механизме, если ось цилиндра проходит через ось приводного вала, X. п. равен двойной длине кривошипа. Технический железнодорожный… … Технический железнодорожный словарь
ход (поршня) — такт — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом Синонимы такт EN throwstroke … Справочник технического переводчика
ход поршня — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN piston stroke … Справочник технического переводчика
ход поршня — stūmoklio eiga statusas T sritis automatika atitikmenys: angl. piston stroke vok. Kolbenhub, m rus. ход поршня, m pranc. coup du piston, m; course du piston, f … Automatikos terminų žodynas
ХОД ПОРШНЯ ТОРМОЗНОГО ЦИЛИНДРА — величина перемещения поршня, необходимая для приведения тормозных колодок в соприкосновение с бандажами колес. Технический железнодорожный словарь. М.: Государственное транспортное железнодорожное издательство. Н. Н. Васильев, О. Н. Исаакян, Н. О … Технический железнодорожный словарь
РАБОЧИЙ ХОД ПОРШНЯ — ход поршня, при к ром в цилиндре теплового двигателя совершается полезная работа. Как правило, каждый цилиндр паровой машины имеет две рабочие полости переднюю и заднюю. Если при одном ходе поршня совершается полезная работа в передней полости,… … Технический железнодорожный словарь
прямой ход (поршня) — передний ход (поршня) — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность Синонимы передний ход (поршня) EN forward stroke … Справочник технического переводчика
РАБОЧИЙ ХОД ПОРШНЯ — (Working stroke) ход поршня во время расширения сгоревших газов в цилиндре двигателя внутреннею сгорания или во время наполнения цилиндра и расширения в нем пара в поршневых паровых машинах. Самойлов К. И. Морской словарь. М. Л.: Государственное… … Морской словарь
полный ход поршня — 3.3 полный ход поршня: Наибольшее перемещение поршня демпфера в рабочем цилиндре от предельно сжатого до предельно растянутого положения демпфера. Источник: ГОСТ Р 52279 2004: Демпферы гидравлические рельсового подвижного состава. Общие… … Словарь-справочник терминов нормативно-технической документации
нормальный ход поршня — нареч, кол во синонимов: 3 • все в порядке (21) • нормально (39) • нормальный ход поршн … Словарь синонимов
Рабочий цикл ДВС
В автомобилях применяются двигатели внутреннего сгорания (ДВС) названные так потому, что сгорание топлива происходит непосредственно в цилиндре. Основными деталями ДВС, кроме цилиндра, являются поршень, шатун, коленчатый вал. На кривошипе коленчатого вала подвижно закрепляется шатун. К верхней головке шатуна шарнирно, с помощью пальца, крепится поршень. Цилиндр сверху закрывается крышкой, которая называется головкой цилиндра. В головке имеется углубление, называемое камерой сгорания. Также в головке имеются впускное и выпускное отверстия, закрываемые клапанами. К коленчатому валу крепится маховик – массивный круглый диск.
При вращении коленвала происходит перемещение поршня внутри цилиндра. Крайнее верхнее положение поршня называется верхней мертвой точкой (В.М.Т.), крайнее нижнее положение – нижней мертвой точкой (Н.М.Т.). Расстояние, которое проходит поршень между мертвыми точками, называется ходом поршня. Пространство, находящееся над поршнем, когда он находится в н.м.т., называется рабочим объемом цилиндра. Когда поршень находится в в.м.т., над ним остается пространство, называемое объемом камеры сгорания. Сумма рабочего объема и объема камеры сгорания называются полным объемом цилиндра. В технических данных объем указывается в литрах или кубических сантиметрах. Объем многоцилиндрового двигателя равен сумме полных объемов всех его цилиндров.Отношение полного объема цилиндра к объему камеры сгорания называется степенью сжатия двигателя. Она показывает, во сколько раз сжимается рабочая смесь в цилиндре.
Один ход поршня от одной мертвой точке к другой называется тактом. Коленвал при этом совершает полоборота. Как работает ДВС? Во время первого такта происходит впуск горючей смеси в цилиндр. Клапан впускного отверстия открыт, выпускного – закрыт. Поршень, перемещаясь от в.м.т к н.м.т, подобно насосу, создает разряжение в цилиндре и топливо, перемешанное с воздухом, заполняет его.
Во время второго такта, при движении поршня от н.м.т. к в.м.т., происходит сжатие горючей смеси. При этом и выпускной, и впускной клапаны закрыты. В результате давление и температура в цилиндре повышаются. В конце такта сжатия, при приближении поршня к в.м.т., горючая смесь поджигается искрой от свечи зажигания (в бензиновых ДВС) или самовоспламеняется от сжатия (в дизельных ДВС).
Во время третьего такта происходит сгорание рабочей смеси. Клапана остаются закрытыми. Воспламенившаяся рабочая смесь резко повышает температуру и давление в цилиндре, которое заставляет поршень с усилием двигаться вниз. Поршень через шатун передает усилие на коленвал, создавая на нем крутящий момент.Таким образом, происходит преобразование энергии сгорания топлива в механическую энергию, которая двигает автомобиль. Поэтому этот такт называется рабочим ходом. Маховик, закрепленный на коленчатом валу, запасает энергию, обеспечивая вращение коленвала за счет сил инерции во время подготовительных тактов.
В ходе четвертого такта происходит выпуск отработанных газов и очистка цилиндра. Поршень, двигаясь от н.м.т. к в.м.т., выталкивает продукты горения через открытый выпускной клапан.
Далее весь процесс повторяется. Таким образом, рабочий цикл описанного ДВС происходит за четыре такта. Поэтому он и называется четырехтактным. Коленвал за это время совершает два оборота. Существуют и двухтактные двигатели, в которых рабочий цикл происходит за два такта. Однако такие ДВС в настоящее время на автомобилях практически не применяются.
Для плавной работы многоцилиндрового двигателя и уменьшения неравномерных нагрузок на коленчатый вал такты рабочего хода в разных цилиндрах должны происходить в определенной последовательности. Такая последовательность называется порядком работы двигателя. Он определяется расположением шеек коленчатого вала и кулачков распределительного вала. Например, в двигателях ВАЗ порядок работы 1-3-4-2. Так как в четырехтактном двигателе полный цикл в каждом цилиндре совершается за два оборота коленчатого вала, то, следовательно, в четырехцилиндровом двигателе для равномерной его работы за каждые пол-оборота коленчатого вала в одном из цилиндров должен происходить рабочий такт.
Рассмотренные детали составляют в совокупности кривошипно-шатунный механизм. Кроме него, для обеспечения работы ДВС нужны газораспределительный механизм, система охлаждения, система смазки, система питания и система зажигания (в бензиновых двигателях).
Газораспределительный механизм, управляя работой клапанов, обеспечивает своевременное их открытие и закрытие.Система охлаждения отводит тепло от деталей двигателя, нагревающихся при работе. Система смазки подает масло к трущимся поверхностям. Система питания служит для приготовления рабочей смеси и подачи ее в цилиндры. Система зажигания преобразует низковольтное напряжение от АКБ в высоковольтное и подает его на свечи для воспламенения рабочей смеси.
Понятия и определения принятые для поршневых двигателей
Основные определения, принятые для поршневых двигателей, указаны далее с использованием схемы одноцилиндрового двигателя.
Верхняя мертвая точка (в.м.т.) — положение поршня в цилиндре, при котором расстояние от него до оси коленчатого вала двигателя наибольшее.
Нижняя мертвая точка (н.м.т.) — положение поршня в цилиндре, при котором расстояние от него до оси коленчатого вала двигателя наименьшее.
Ход поршня S (м) — расстояние по оси цилиндра между мертвыми точками. При каждом ходе поршня коленчатый вал поворачивается на полоборота, т. е. на 180°. Ход поршня равен двум радиусам кривошипа коленчатого вала, т. е. S= 2r.
Рисунок. Схема одноцилиндрового четырёхтактного двигателя
Рабочий объем цилиндра Кл (м³) — объем цилиндра, освобождаемый поршнем при перемещении от в.м.т. до н.м.т.:
где d — диаметр цилиндра, м; S — ход поршня, м.
Объем камеры сжатия Vс, (м³) — объем пространства над поршнем, находящимся в в. м. т.
Полный объем цилиндра Vо (м ) — сумма объема камеры сжатия и рабочего объема цилиндра, т. е. пространство над поршнем, когда он находится в н. м. т.
Литраж двигателя Vд, — это сумма рабочих объемов всех его цилиндров, выраженная в литрах.
Степень сжатия — отношение полного объема цилиндра к объему камеры сжатия. Степень сжатия — это отвлеченное число, показывающее, во сколько раз полный объем цилиндра больше объема камеры сжатия.
Рабочий цикл двигателя — комплекс последовательных периодически повторяющихся процессов (впуск, сжатие, сгорание, расширение и выпуск), в результате которых энергия топлива преобразуется в механическую работу.
Такт — часть рабочего цикла, происходящая за время движения поршня от одной мертвой точки до другой, т. е. условно принимаем, что такт происходит за один ход поршня.
Двигатели, в которых рабочий цикл совершается за четыре хода (такта) поршня или за два оборота коленчатого вала, называют четырехтактными. Двигатели, в которых рабочий цикл совершается за два хода поршня или за один оборот коленчатого вала, считают двухтактными.
