Лада гранта лифтбек 2016, заглядываем под капот
Лада гранта лифтбек 2016, заглядываем под капот.
Заглянул под капот лады гранты лифтбек 2016 года
(может кому-то будет интересно)
Итак:

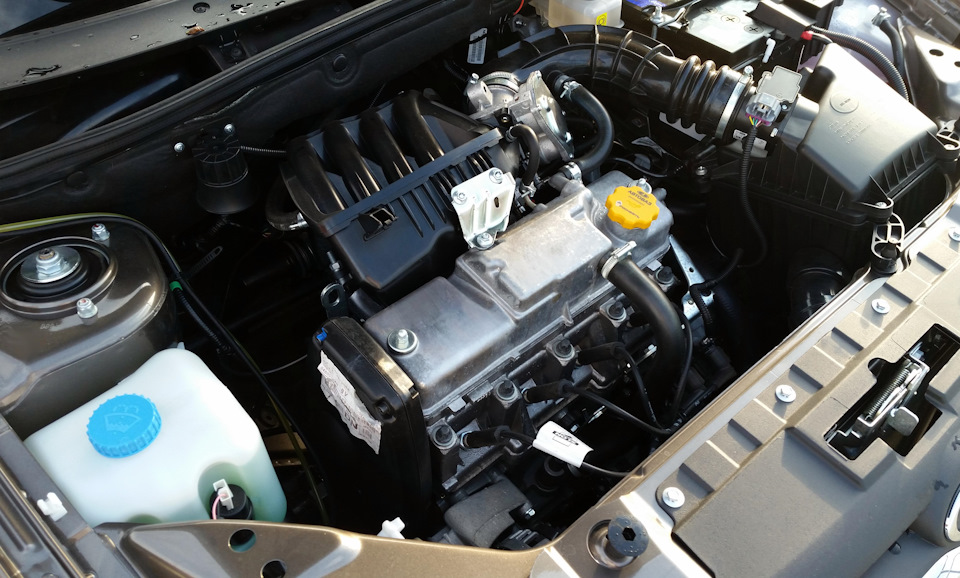

Мотор 8 клапанов, то есть 87 сил
Первое что бросилось в глаза — отсутствие на двигателе крышки.
Ну да ладно, на мощность не влияет, а её вклад в шумоизоляцию пока мне неизвестен )
Дроссельная заслонка теперь не имеет привода тросиком, она электромеханическая, управляется редуктором.
На аккумуляторе закреплён блок с мощными предохранителями.
Язычок капота кстати тоже поменяли с вертикального на горизонтальное нажатие.
ДМРВ стал другой формы сохранив прежний разьём.
Один болт которого теперь опломбирован краской.
На крышке ремня ГРМ наклейка:
Блок предохранителей на аккумуляторе:
В принципе разумное решение.
Аккумулятор Аком на 55А*ч (ток стартера до 425 ампер) собрана судя по всему в июле 2016 года
Имеются пробочки, можно проверить плотность и уровень, как это сделать на моей Varta ума не приложу )
Между воздуханом и расширительным бачком расположился гидроблок АБС
Антифриз красного цвета
Белая крутилочка у фары видимо регулятор высоты пучка света, удобно. Раньше для этого нужен был инструмент.

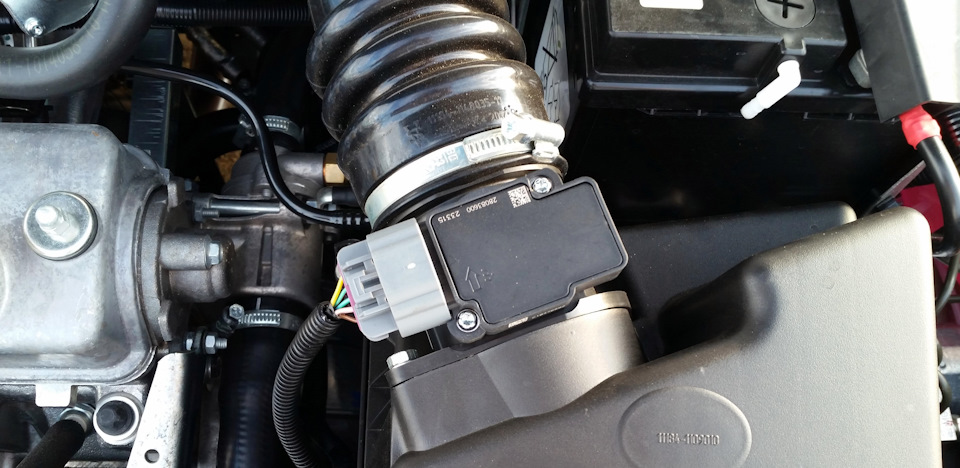

ДМРВ крупным планом:
Наконец то перестали ставить этот стрёмный КЗАТЭ к которому у многих были претензии

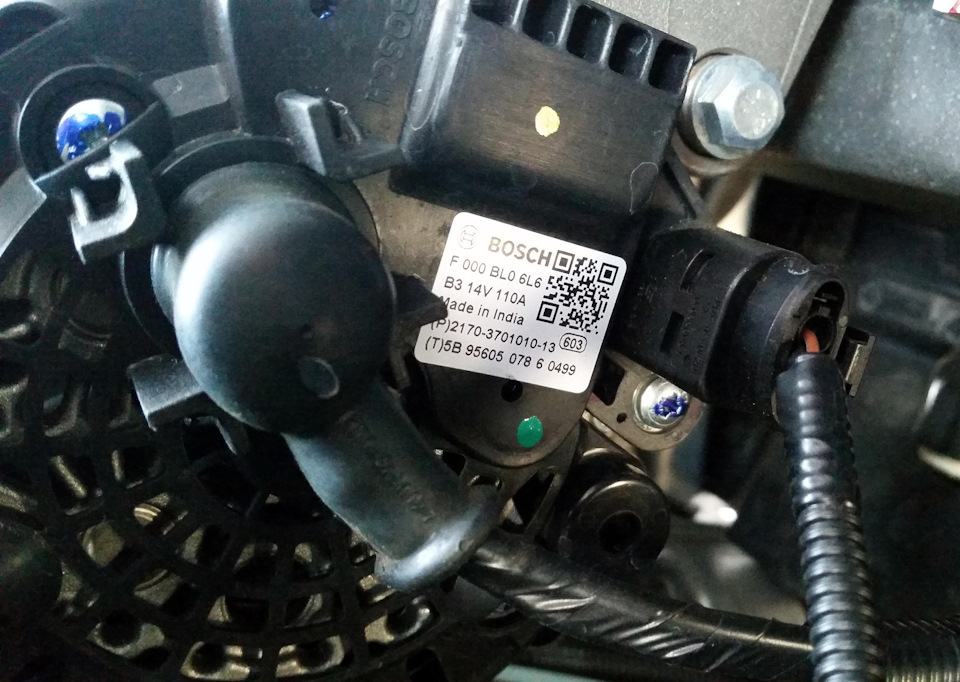

Теперь это Бош на 14в 110а сделано в индии

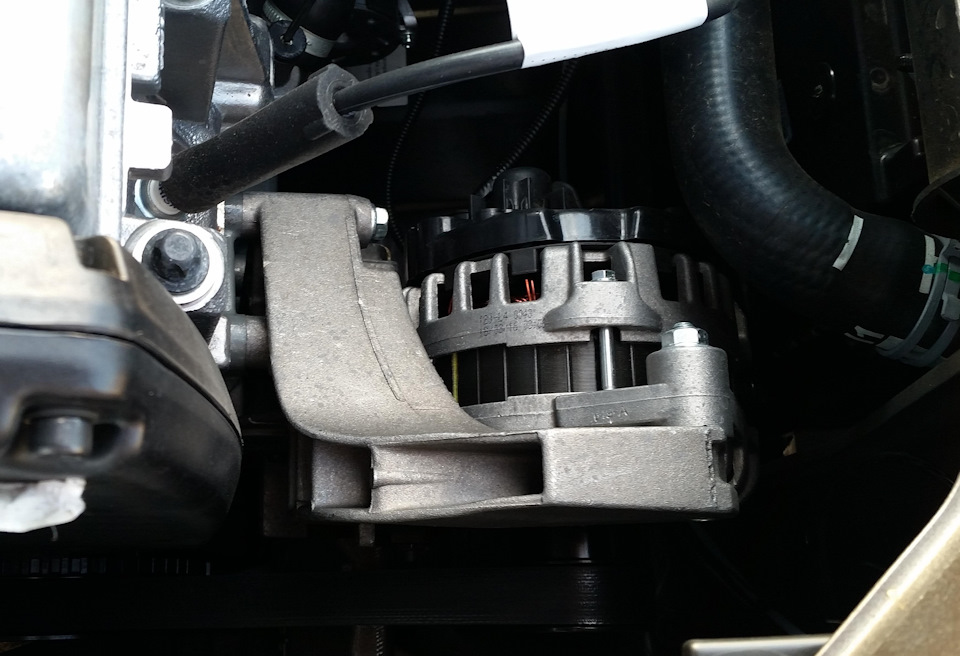

Крепление генератора сильно изменено:

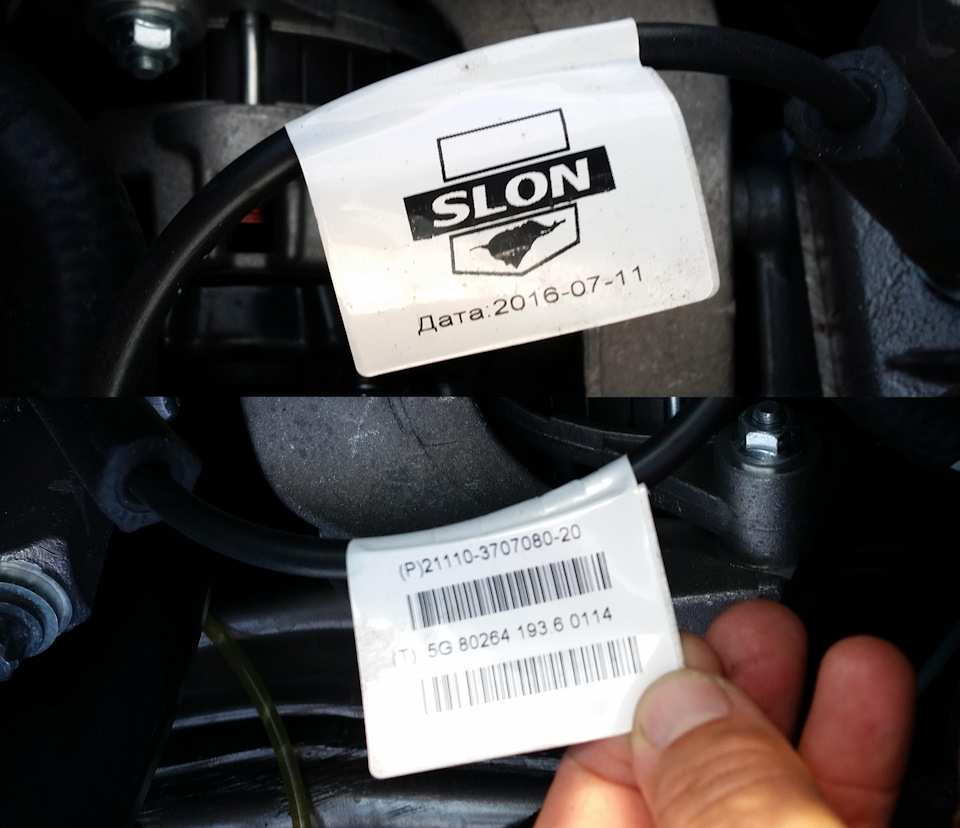

Если честно первый раз слышу про фирму «Слон»

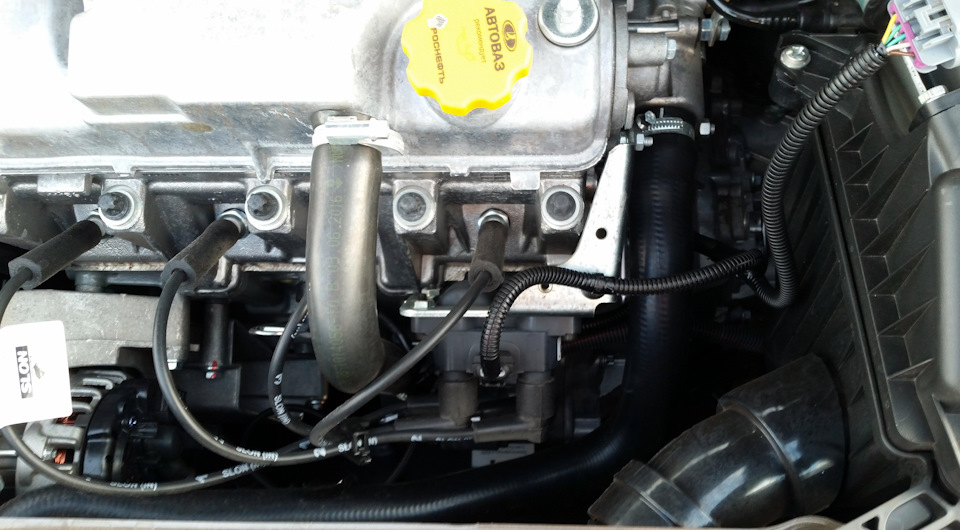

Катушки зажигания перенесли повыше и это хорошо
Зато всё без проблем можно самому снять и отремонтировать, отличный доступ почти ко всем узлам.
Передние стойки смещены назад… выглядит это странно
Бачок стеклоомывателя мне показалось стал меньше…
У меня в К1 влазила 4х литровая бутылка

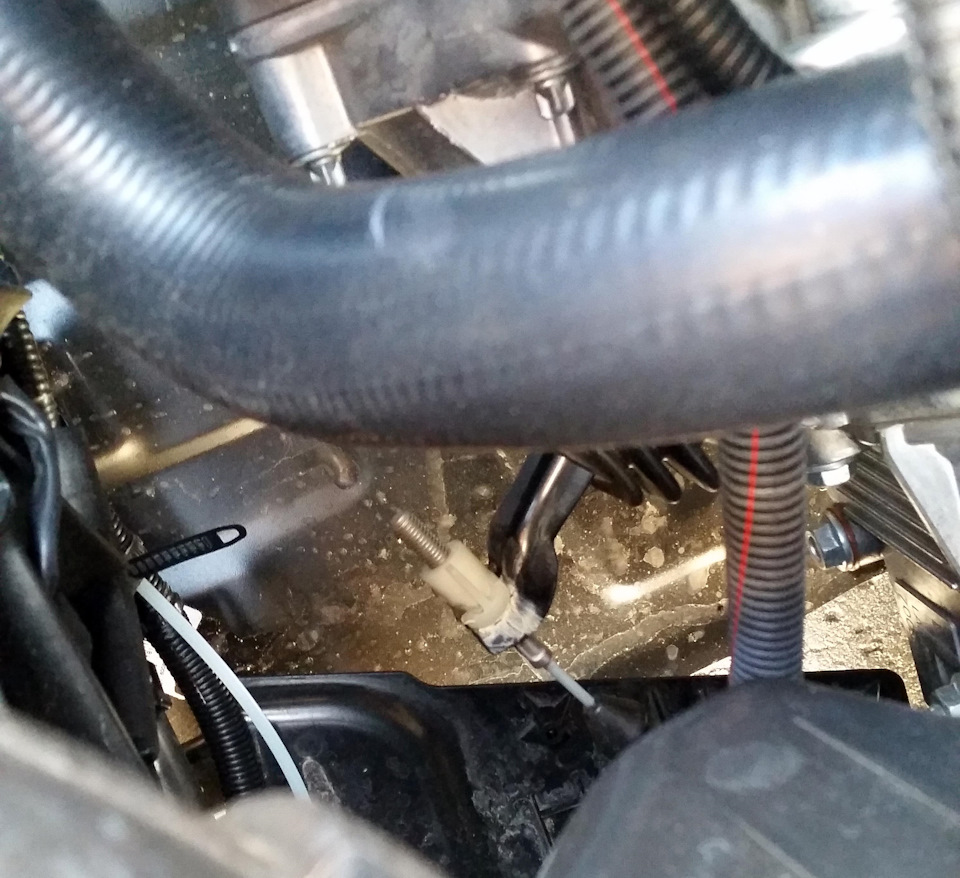

Хороший доступ к вилке сцепления
Можно в принципе вообще без проблем отрегулировать педаль под себя.
На радиаторе замечен самозажимной хомут:
Вообще под капотом я обнаружил аж целых три вида хомутов: самозажимные, классические стягивающиеся червячным болтиком и древние стягивающиеся шурупом под обычную плоскую отвёртку.
Термостат теперь вот такой
Поговаривают что теперь печка отопителя является частью малого круга.
Радиатор кстати имеет патрубки на разных сторонах теперь, так что от калины по крайней мере первого поколения он не подойдёт.
От бачка стеклоомываетля почему то идут разные трубки
Чёрная видимо силиконовая идёт на капот, а прозрачная из ПВХ идёт на заднее стекло.
Расположение основных узлов и агрегатов Granta
Расположение основных узлов и агрегатов Лада Гранта (ВАЗ 11183, 21116)
Расположение узлов и агрегатов в моторном отсеке:
1 – бачок омывателя ветрового стекла;
2 – крышки привода ГРМ;
3 – крышка головки блока цилиндров;
4 – крышка маслозаливной горловины двигателя;
5 – бачок гидропривода тормозной системы;
6* – указатель уровня масла в коробке передач;
7 – аккумуляторная батарея;
8 – блок предохранителей;
9 – расширительный бачок системы охлаждения;
10 – воздушный фильтр;
11 – свечи зажигания;
12 – указатель уровня масла в двигателе (измерительный щуп);
13 – ремень привода генератора
* Элемент на фото не виден.
Вид снизу на переднюю часть автомобиля (защита силового агрегата для наглядности снята):
1 – тормозной механизм переднего колеса;
2 – растяжка передней подвески;
3 – поддон картера двигателя;
5 – катушка зажигания;
6 – вентилятор системы охлаждения;
8 – коробка передач;
9 – привод левого колеса;
10 – рычаг передней подвески;
11 – штанга стабилизатора поперечной устойчивости;
12 – реактивная тяга коробки передач;
13 – тяга привода управления коробкой передач;
14 – задняя опора силового агрегата;
15 – труба дополнительного глушителя с металлокомпенсатором;
17 – механизм рулевого управления;
18 – привод правого колеса
Вид снизу на заднюю часть автомобиля:
1 – реактивная тяга коробки передач;
2 – тяга привода управления коробкой передач;
4 – дополнительный глушитель;
5 – топливный фильтр;
7 – регулятор давления в гидроприводе тормозных механизмов задних колес;
8 – трос стояночного тормоза;
9 – балка задней подвески;
10 – основной глушитель;
11 – ниша для запасного колеса
Видео по теме «lada Granta. Расположение основных узлов и агрегатов Granta»
Рено Логан 2014 под капотом (ч.2)Система смазки двигателя
Под капотом
Расположение основных узлов и агрегатов Lada Granta
Примечания:
Для лучшего понимания размещения и функциональной зависимости основных деталей и узлов автомобиля Lada Granta, приведены фото с описанием обозначенных деталей.
Расположение узлов и агрегатов в моторном отсеке:
1 – бачок омывателя ветрового стекла;
2 – крышки привода ГРМ;
3 – крышка головки блока цилиндров;
4 – крышка маслозаливной горловины двигателя;
5 – бачок гидропривода тормозной системы;
6* – указатель уровня масла в коробке передач;
7 – аккумуляторная батарея;
8 – блок предохранителей;
9 – расширительный бачок системы охлаждения;
10 – воздушный фильтр;
11 – свечи зажигания;
12 – указатель уровня масла в двигателе (измерительный щуп);
13 – ремень привода генератора.
Примечание:
* – элемент на фото не виден.
Вид снизу на переднюю часть автомобиля (защита силового агрегата для наглядности снята):
1 – тормозной механизм переднего колеса;
2 – растяжка передней подвески;
3 – поддон картера двигателя;
4 – генератор;
5 – катушка зажигания;
6 – вентилятор системы охлаждения;
7 – стартер;
8 – коробка передач;
9 – привод левого колеса;
10 – рычаг передней подвески;
11 – штанга стабилизатора поперечной устойчивости;
12 – реактивная тяга коробки передач;
13 – тяга привода управления коробкой передач;
14 – задняя опора силового агрегата;
15 – труба дополнительного глушителя с металлокомпенсатором;
16 – катколлектор;
17 – механизм рулевого управления;
18 – привод правого колеса.
Вид снизу на заднюю часть автомобиля:
1 – реактивная тяга коробки передач;
2 – тяга привода управления коробкой передач;
3 – металлокомпенсатор;
4 – дополнительный глушитель;
5 – топливный фильтр;
6 – топливный бак;
7 – регулятор давления в гидроприводе тормозных механизмов задних колес;
8 – трос стояночного тормоза;
9 – балка задней подвески;
10 – основной глушитель;
11 – ниша для запасного колеса.
Блок предохранителей под капотом лада гранта
В данной статье приведена информация о узлах расположенных в подкапотном пространстве автомобиля Лада Гранта. Также приведена расшифровка обозначения на заводской табличке (VIN номера). Показаны места маркировки VIN на чашке опоры и место где выбит номер двигателя и обозначение его модели.
Рис.1 Вид на подкапотное пространство с двигателем ВАЗ 21116 (ВАЗ-11186) 1,8 — опоры стоек, 2 — впускной коллектор; 3 — дроссельный узел; 4 — воздухопроводящий резиновый рукав; 5 — бачок для тормозной жидкости; 6 — аккумулятор, 7- клейма «минус»; 9 — расширительный бачок; 10 — блок силовых предохранителей; 11- корпус воздушного фильтра; 12 — датчик расхода воздуха; 13 — термостат; 14 — катушка зажигания; 15 — побка маслозаливной горловины; 16 — щуп уровня масла; 17- генератор; 18 — крышка привода газораспределительного механизма.
Рис.2 Вид на заводскую табличку Лада Гранта со стороны подкапотногно пространства. 1 — завод изготовитель; 2 — номер для заказа запчастей; 3 — разрешенная максимальная масса Лада Гранта; 4 — нагрузка на заднюю ось автомобиля; 5 — вариант исполнения автомобиля; 6 — модель двигателя; 7 — знак одобрения ТС; 8 — VIN номер; 9 — разрешенная масса машины с прицепом; 10 — нагрузка на переднюю ось машины; 11 — номер комплектации
Рис.3 Идентификационный номер выбитый на правой опоре автомобиля
Рис.4 Места расположения паспортной информации об автомобиле. А- VIN; Б — табличка идентификационная; В — модель и номер двигателя (мркировка нанечена на силовом агрегате, более подробно на рис.5)
Рис.5 Место маркировки номера и модели двигателя. (корпус воздушного фильтра снят)
Для того чтобы комфортно прочитать маркировку лучше воспользоваться зеркалом.
Чистота под капотом — бортжурнал Лада Гранта AT Luxe 2012 года на DRIVE2
Не для кого не секрет что под капотом гранты собирается грязи очень много.В первую очередь это связанно с зазором между капотом и рамкой (не то что бы был огромный зазор как проблема в том что он находиться именно в том месте куда летит вся грязь).Поэтому ушлые люди догадались как его можно зажить ценой около 300р.Помыл двигатель на мойке.
И вот итог чистый моторный отсек стандартной лады 1,6 16V
Моторный после мойки
Я не стал заморачиваться и купил уплотнители с аламара (можно было бы конечно померить метром длину, потом заехать в магазин и выгадать около 50р)В комплекте одна длинная полоска уплотнителя которую мы будем мучать канцелярским ножом. К стати если резать ее предворительно то будет куда проще чем на самой машине при установке.
Как читал многие не заморачивались и крепили просто сжимая уплотнитель. Я решил открутить же рамку радиатора и зажать ею уплотнитель для надежности. Когда крепил уплотнитель к обивки капота понял что проще будет выломать пистоны закрепить на их место новые (что бы как можно дальше пропихнуть уплотнитель). К стати грандовских пистонов в магазинах не нашел поставил десяточные встали отлично, плотненько.Вообщем принимайте работу
Цена вопроса: 300 ₽ Пробег: 18000 км
Руководство Lada Granta по ремонту и эксплуатации (ВАЗ 2190). Лада гранта цифры модели
ЛадаЛада гранта цифры модели
Подробности Родительская категория: Устройство и ремонт Lada Granta Категория: Руководство по ремонту Lada Granta (ВАЗ 2190)
В данной статье приведена информация о узлах расположенных в подкапотном пространстве автомобиля Лада Гранта. Также приведена расшифровка обозначения на заводской табличке (VIN номера). Показаны места маркировки VIN на чашке опоры и место где выбит номер двигателя и обозначение его модели.
1 Вид на подкапотное пространство с двигателем ВАЗ 21116 (ВАЗ-11186) 1,8 — опоры стоек, 2 — впускной коллектор; 3 — дроссельный узел; 4 — воздухопроводящий резиновый рукав; 5 — бачок для тормозной жидкости; 6 — аккумулятор, 7- клейма «минус»; 9 — расширительный бачок; 10 — блок силовых предохранителей; 11- корпус воздушного фильтра; 12 — датчик расхода воздуха; 13 — термостат; 14 — катушка зажигания; 15 — побка маслозаливной горловины; 16 — щуп уровня масла; 17- генератор; 18 — крышка привода газораспределительного механизма.
2 Вид на заводскую табличку Лада Гранта со стороны подкапотногно пространства. 1 — завод изготовитель; 2 — номер для заказа запчастей; 3 — разрешенная максимальная масса Лада Гранта; 4 — нагрузка на заднюю ось автомобиля; 5 — вариант исполнения автомобиля; 6 — модель двигателя; 7 — знак одобрения ТС; 8 — VIN номер; 9 — разрешенная масса машины с прицепом; 10 — нагрузка на переднюю ось машины; 11 — номер комплектации
3 Идентификационный номер выбитый на правой опоре автомобиля
4 Места расположения паспортной информации об автомобиле. А- VIN; Б — табличка идентификационная; В — модель и номер двигателя (мркировка нанечена на силовом агрегате, более подробно на рис.5)
5 Место маркировки номера и модели двигателя. (корпус воздушного фильтра снят)
Для того чтобы комфортно прочитать маркировку лучше воспользоваться зеркалом.
LADA Granta — описание модели
Лада Гранта — переднеприводный автомобиль производства АвтоВАЗ класса В. Производится с 2011 года.
VIN номер Лада Веста служит для идентификации автомобиля. Это уникальная комбинация латинских букв и цифр, в которой зашифрована информация об авто.
Где расположен VIN номер Лада Веста СВ Кросс?
VIN номер Лада Веста СВ Кросс расположен в двух местах — на правой центральной стойке автомобиля, а также под капотом на боковой стенке моторного отсека. Кроме этого, на центральной стойке есть и дублирующая табличка, как у большинства японских авто. Однако, под сиденьем и под лобовым стеклом vin-номера у Весты не имеется. Чтобы в этом убедиться, можно скачать руководство по эксплуатации Лада Веста СВ с нашего сайта и найти эту информацию в нем.
Вот так выглядит VIN на правой центральной стойке белой Лада Веста СВ Кросс:
А так дублирующая табличка:
Вот пример Вин-номера Веста под капотом:
Расшифровка информации на дублирующей табличке
1 — Фирма2 — Номер одобрения ТС3 — Идентификационный номер (VIN)4 — Разрешенная максимальная масса автомобиля5 — Разрешенная максимальная масса автомобиля с прицепом6 — Допустимая нагрузка на переднюю ось7 — Допустимая нагрузка на заднюю ось8 — Код для запасных частей9 — Модель двигателя10 — Комплектация автомобиля
К сожалению, тут нет номера цвета Лады Весты, как это делается на многих иномарках.
ЭТО ИНТЕРЕСНО: Тормозная жидкость ваз 2114
Расшифровка идентификационного номера VIN Лада Веста
К примеру, у Вас автомобиль Лада Веста СВ фантом с VIN номером XTAGFL120GY000000. Разберемся по-порядку, что обозначает каждая из цифр данного номера.
XTA — первые три знака обозначают код завода-изготовителя по международному форматуGFL120 — с 4 по 9 знаки обозначается модель автомобиляG — 10 знак обозначает год выпуска автомобиляY000000 — с 11 по 17 знак обозначается порядковый номер автомобиля.
Условные обозначения года выпуска автомобиля:
Как Вы могли заметить, год выпуска автомобиля зашифрован с помощью буквы латинского алфавита. Начало производства Весты приходится на 2020 год, которому соответствует буква F. Далее года идут по алфавиту, т.е. 2020 — G, 2020 — H и т.д.
Где находится номер двигателя Лада Веста?
Номер двигателя Лада Веста находится на торце блока цилиндров слева рядом с коробкой передач. Чтобы разглядеть номер двигателя, возможно потребуется воспользоваться специальным зеркальцем и фонариком. Кроме номера на данной части указывается и модель двигателя.
Что делать, если табличка с VIN-номером Лада Веста утеряна из-за ДТП или ремонта?
Дальнейшая судьба такого автомобиля будет находиться в руках сотрудника ГИБДД, который будет проводить сверку номеров. Если не возникнет вопросов по подлинности VIN-номера под капотом, то проблем с постановкой автомобиля на учет не возникнет. Однако, если будут хоть малейшие подозрения, то машину отправят на экспертизу.
Если за машиной не будет выявлено никакого «криминала», то можно снова ехать на сверку номеров и ставить машину на учет.
Оцени статью на сайте! Нам Важно твое мнение!
Идентификационный номер кузова (VIN-код) Лада Гранта
При постановке на учёт инспектор ДПС будет сверять номер кузова в документах (ПТС автомобиля) с реальным, который продублирован на кузове. Также при покупке автомобиля мы рекомендуем сверять эти номера, и визуально осмотреть место нанесения на кузов.
Где находится номер кузова?
Номер кузова находится под капотом. Продублирован в двух местах.
Есть ли номер кузова в багажнике
Ниша запаски в багажнике
Ниша запаски в багажнике
Ниша запаски в багажнике
Раз уж вы полезли багажник, то рекомендуем установить в него сетку, подробнее о том, как выбрать сетку в багажник здесь.
Когда я ставил на учёт, то искал номер кузова в привычном месте для АвтоВаза. Этим местом является ниша багажника под запаску, именно здесь был номер на всех моих предыдущих моделях Лада (ВАЗ-2109, ВАЗ-2114, ВАЗ-2115, LADA PRIORA).
В автомобиле Лада Гранта в нише багажника номера кузова нет!
Есть ли номер кузова в салоне
Перед тем как ехать и ставить машину на учёт я прочитал в интернете о том, что есть дублирующий номер в салоне автомобиля под задним сидением посередине. Также было написано, что необходимо опустить спинку, вытащить обивку из уплотнителя или найти прорезь в обивке, под которой будет находиться номер.
Эта информация не верна, и на автомобиле Лада Гранта в комплектации норма в этих местах номера кузова нет!
Под обивкой салона
Где смотрит номер кузова инспектор ДПС при постановке на учёт?
Инспектор ДПС при постановке на учёт сверяет номера только в подкапотном пространстве, мы рекомендуем их аккуратно протереть перед процедурой осмотра.
Чтоб было чисто под капотом! — бортжурнал Лада Гранта 2190 PORT 2012 года на DRIVE2
Давно прикупил комплект уплотнителя для 2108, с целью поставить его под капот, для сохранения чистоты двигателя.
Двигатель также помыл перед началом зимы
и сегодня выдалось время поставить сам уплотнитель. Тема, в принципе, не нова, но поделюсь тем как я это делал. Устанавливал на сам капот, на обшивку, а так же к краю радиаторной решетки и к фарам.К обшивке капота крепится довольно таки легко, по очереди снимаются клипсы и постепенно примеряется и крепится уплотнитель.
клипсы лучше снять, после установки уплотнителя, вернуть на место
Разжимается он легко, фиксируется плотно, режется легко. Сначала хотел установить от края до края, но посмотрел, что остается довольно таки много и пустил его весь по периметру обшивки.
К решетке также прилегает очень хорошо. Но когда ставил, болты ослаблял, чтоб уплотнитель встал прямо на место.
Все готово, послежу будет ли эффект.
Охлаждение
Для охлаждения воздуха в салоне выполните следующее:
При охлаждении проходящего через испаритель воздуха содержащиеся в нем водяные пары конденсируются. Конденсат через дренажную трубку сливается под днище автомобиля. При высокой влажности окружающего воздуха под автомобилем может образоваться лужа воды, что является косвенным признаком исправности системы кондиционирования.
Включение кондиционера во время работы двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское движение и пр.) может привести к перегреву двигателя. Следите за показаниями указателя температуры охлаждающей жидкости: если температура превышает допустимое значение, выключите кондиционер. При длительных поездках в условиях городского движения эффективность работы кондиционера может снизиться из-за напряженного теплового режима двигателя. Это не является признаком неисправности, при движении в нормальных дорожных условиях кондиционер будет работать эффективно.
Лада Гранта стала действительно популярным автомобилем. И, во многом, случилось это благодаря доступной цене и неплохим комплектующим. К примеру, печка на Лада Гранта установлена довольно неплохая, так как прогревает она салон до нужного уровня очень быстро. Над этим вопросом инженеры АвтоВАЗ поработали очень хорошо, так как для наших суровых зим очень актуален вопрос качественного обогрева салона.
Что находится под капотом гранты
Расположение узлов и агрегатов в моторном отсеке:
1 – бачок омывателя ветрового стекла;
2 – крышки привода ГРМ;
3 – крышка головки блока цилиндров;
4 – крышка маслозаливной горловины двигателя;
5 – бачок гидропривода тормозной системы;
6* – указатель уровня масла в коробке передач;
7 – аккумуляторная батарея;
8 – блок предохранителей;
9 – расширительный бачок системы охлаждения;
10 – воздушный фильтр;
11 – свечи зажигания;
12 – указатель уровня масла в двигателе (измерительный щуп);
13 – ремень привода генератора
* Элемент на фото не виден.
Вид снизу на переднюю часть автомобиля (защита силового агрегата для наглядности снята):
1 – тормозной механизм переднего колеса;
2 – растяжка передней подвески;
3 – поддон картера двигателя;
4 – генератор;
5 – катушка зажигания;
6 – вентилятор системы охлаждения;
7 – стартер;
8 – коробка передач;
9 – привод левого колеса;
10 – рычаг передней подвески;
11 – штанга стабилизатора поперечной устойчивости;
12 – реактивная тяга коробки передач;
13 – тяга привода управления коробкой передач;
14 – задняя опора силового агрегата;
15 – труба дополнительного глушителя с металлокомпенсатором;
16 – катколлектор;
17 – механизм рулевого управления;
18 – привод правого колеса
Вид снизу на заднюю часть автомобиля:
1 – реактивная тяга коробки передач;
2 – тяга привода управления коробкой передач;
3 – металлокомпенсатор;
4 – дополнительный глушитель;
5 – топливный фильтр;
6 – топливный бак;
7 – регулятор давления в гидроприводе тормозных механизмов задних колес;
8 – трос стояночного тормоза;
9 – балка задней подвески;
10 – основной глушитель;
11 – ниша для запасного колеса
