Что находится на одном кристалле с процессором
Устройство процессора, из чего состоит процессор
Итак, что же окажется внутри микропроцессора, если его разобрать:
цифрой 1 обозначается металлическая поверхность (крышка) микропроцессора, служащая для отвода тепла и защиты от механических повреждений того, что находится за этой крышкой (тоесть внутри самого процессора).
Крышка (1) крепится к подложке (3) с помощью клея-герметика, устойчивого к высоким температурам. Между кристаллом (2) и крышкой нет воздушного зазора, его место занимает термопаста, при застывании из нее получается «мостик» между кристаллом процессора и крышкой, благодаря чему обеспечивается очень хороший отток тепла.
Кристалл соединяется с подложкой с помощью пайки и герметика, контакты подложки соединяются с контактами кристалла. На этом рисунке наглядно показано как соединяются контакты кристалла с контактами подложки при помощи очень тонких проводков (на фото 170-кратное увеличение):
Так например выглядит контактная подложка процессора Intel Pentium 4 (процессор перевернут):
Форма контактов и структура их расположения зависит от сокета процессора и материнской платы компьютера (сокеты должны совпадать). Например на рисунке чуть выше контакты у процессора без «штырьков», поскольку штырьки находятся прямо в сокете материнской платы.
А бывает другая ситуация, где «штырьки» контактов торчат прямо из контактной подложки. Эта особенность характерна в основном для процессоров AMD:
Вот и все устройство центрального микропроцессора, вкратце конечно же.
Что такое центральный процессор?
Наверное, каждый пользователь мало знакомый с компьютером сталкивался с кучей непонятных ему характеристик при выборе центрального процессора: техпроцесс, кэш, сокет; обращался за советом к друзьям и знакомым, компетентным в вопросе компьютерного железа. Давайте разберемся в многообразии всевозможных параметров, потому как процессор – это важнейшая часть вашего ПК, а понимание его характеристик подарит вам уверенность при покупке и дальнейшем использовании.
Центральный процессор
Процессор персонального компьютера представляет собой микросхему, которая отвечает за выполнение любых операций с данными и управляет периферийными устройствами. Он содержится в специальном кремниевом корпусе, называемом кристаллом. Для краткого обозначения используют аббревиатуру — ЦП (центральный процессор) или CPU (от англ. Central Processing Unit – центральное обрабатывающее устройство). На современном рынке компьютерных комплектующих присутствуют две конкурирующие корпорации, Intel и AMD, которые беспрестанно участвуют в гонке за производительность новых процессоров, постоянно совершенствуя технологический процесс.
Техпроцесс
Техпроцесс — это размер, используемый при производстве процессоров. Он определяет величину транзистора, единицей измерения которого является нм (нанометр). Транзисторы, в свою очередь, составляют внутреннюю основу ЦП. Суть заключается в том, что постоянное совершенствование методики изготовления позволяет уменьшать размер этих компонентов. В результате на кристалле процессора их размещается гораздо больше. Это способствует улучшению характеристик CPU, поэтому в его параметрах всегда указывают используемый техпроцесс. Например, Intel Core i5-760 выполнен по техпроцессу 45 нм, а Intel Core i5-2500K по 32 нм, исходя из этой информации, можно судить о том, насколько процессор современен и превосходит по производительности своего предшественника, но при выборе необходимо учитывать и ряд других параметров.
Архитектура
Также процессорам свойственно такая характеристика, как архитектура — набор свойств, присущий целому семейству процессоров, как правило, выпускаемому в течение многих лет. Говоря другими словами, архитектура – это их организация или внутренняя конструкция ЦП.
Количество ядер
Ядро – самый главный элемент центрального процессора. Оно представляет собой часть процессора, способное выполнять один поток команд. Ядра отличаются по размеру кэш памяти, частоте шины, технологии изготовления и т. д. Производители с каждым последующим техпроцессом присваивают им новые имена (к примеру, ядро процессора AMD – Zambezi, а Intel – Lynnfield). С развитием технологий производства процессоров появилась возможность размещать в одном корпусе более одного ядра, что значительно увеличивает производительность CPU и помогает выполнять несколько задач одновременно, а также использовать несколько ядер в работе программ. Многоядерные процессоры смогут быстрее справиться с архивацией, декодированием видео, работой современных видеоигр и т.д. Например, линейки процессоров Core 2 Duo и Core 2 Quad от Intel, в которых используются двухъядерные и четырехъядерные ЦП, соответственно. На данный момент массово доступны процессоры с 2, 3, 4 и 6 ядрами. Их большее количество используется в серверных решениях и не требуется рядовому пользователю ПК.
Частота
Помимо количества ядер на производительность влияет тактовая частота. Значение этой характеристики отражает производительность CPU в количестве тактов (операций) в секунду. Еще одной немаловажной характеристикой является частота шины (FSB – Front Side Bus) демонстрирующая скорость, с которой происходит обмен данных между процессором и периферией компьютера. Тактовая частота пропорциональна частоте шины.
Сокет
Чтобы будущий процессор при апгрейде был совместим с имеющейся материнской платой, необходимо знать его сокет. Сокетом называют разъем, в который устанавливается ЦП на материнскую плату компьютера. Тип сокета характеризуется количеством ножек и производителем процессора. Различные сокеты соответствуют определенным типам CPU, таким образом, каждый разъём допускает установку процессора определённого типа. Компания Intel использует сокет LGA1156, LGA1366 и LGA1155, а AMD — AM2+ и AM3.
Кэш — объем памяти с очень большой скоростью доступа, необходимый для ускорения обращения к данным, постоянно находящимся в памяти с меньшей скоростью доступа (оперативной памяти). При выборе процессора, помните, что увеличение размера кэш-памяти положительно влияет на производительность большинства приложений. Кэш центрального процессора различается тремя уровнями (L1, L2 и L3), располагаясь непосредственно на ядре процессора. В него попадают данные из оперативной памяти для более высокой скорости обработки. Стоит также учесть, что для многоядерных CPU указывается объем кэш-памяти первого уровня для одного ядра. Кэш второго уровня выполняет аналогичные функции, отличаясь более низкой скоростью и большим объемом. Если вы предполагаете использовать процессор для ресурсоемких задач, то модель с большим объемом кэша второго уровня будет предпочтительнее, учитывая что для многоядерных процессоров указывается суммарный объем кэша L2. Кэшем L3 комплектуются самые производительные процессоры, такие как AMD Phenom, AMD Phenom II, Intel Core i3, Intel Core i5, Intel Core i7, Intel Xeon. Кэш третьего уровня наименее быстродействующий, но он может достигать 30 Мб.
Энергопотребление
Энергопотребление процессора тесно связано с технологией его производства. С уменьшением нанометров техпроцесса, увеличением количества транзисторов и повышением тактовой частоты процессоров происходит рост потребления электроэнергии CPU. Например, процессоры линейки Core i7 от Intel требуют до 130 и более ватт. Напряжение подающееся на ядро ярко характеризует энергопотребление процессора. Этот параметр особенно важен при выборе ЦП для использования в качестве мультимедиа центра. В современных моделях процессоров используются различные технологии, которые помогают бороться с излишним энергопотреблением: встраиваемые температурные датчики, системы автоматического контроля напряжения и частоты ядер процессора, энергосберегающие режимы при слабой нагрузке на ЦП.
Дополнительные возможности
Современные процессоры приобрели возможности работы в 2-х и 3-х канальных режимах с оперативной памятью, что значительно сказывается на ее производительности, а также поддерживают больший набор инструкций, поднимающий их функциональность на новый уровень. Графические процессоры обрабатывают видео своими силами, тем самым разгружая ЦП, благодаря технологии DXVA (от англ. DirectX Video Acceleration – ускорение видео компонентом DirectX). Компания Intel использует вышеупомянутую технологию Turbo Boost для динамического изменения тактовой частоты центрального процессора. Технология Speed Step управляет энергопотреблением CPU в зависимости от активности процессора, а Intel Virtualization Technology аппаратно создает виртуальную среду для использования нескольких операционных систем. Также современные процессоры могут делиться на виртуальные ядра с помощью технологии Hyper Threading. Например, двухъядерный процессор способен делить тактовую частоту одного ядра на два, что способствует высокой производительности обработки данных с помощью четырех виртуальных ядер.
Размышляя о конфигурации вашего будущего ПК, не забывайте про видеокарту и ее GPU (от англ. Graphics Processing Unit – графическое обрабатывающее устройство) – процессор вашей видеокарты, который отвечает за рендеринг (арифметические операции с геометрическими, физическими объектами и т.п.). Чем больше частота его ядра и частота памяти, тем меньше будет нагрузки на центральный процессор. Особенное внимание к графическому процессору должны проявить геймеры.
Внутреннее строение процессора
Здравствуйте, уважаемые читатели! Буквально каждый уверенный пользователь ПК или обладатель ноутбука не раз задавался вопросом, как устроен процессор внутри? Наверное, многие удивятся, узнав, что в основе строения любого «камня» персонального компьютера или же ноутбука преобладают настоящие камни и горные породы.
Сегодня мы попробуем разобраться, как выглядит строение современного процессора и благодаря чему работает главный элемент любого компьютера.
Из чего состоит современный микропроцессор?
Структура процессора сегодня представлена следующими основными элементами:
Путем буквального разбора компьютерного процессора мы сможем увидеть следующие элементы строения, представленные на схеме:
Как это все работает?
Логика работы любого процессора строится на том, что все данные компьютера хранятся в битах, специальных ячейках информации, представленных 0 или 1. Попробуем разобраться, что происходит, как из этих нулей и единиц на экран перед нами предстают красочные фильмы и захватывающие компьютерные игры?
Прежде всего, необходимо уяснить, что имея дело с электроникой, мы получаем любую информацию в виде напряжения. Выше определенного значения мы получаем единицу, ниже – ноль. К примеру, включенный в комнате свет — это единица, выключенный – ноль. Дальнейшая иерархия, благодаря которой получаются более сложные элементы – это байт, состоящий из восьми битов. Благодаря этим самым байтам речь может идти не только о включенном или выключенном свете в помещении, но и о его яркости, оттенке цвета и так далее.
Напряжение проходит через память и передает данные процессору, который использует, в первую очередь, собственную кэш-память как наиболее оперативную, однако, небольшую ячейку. Через специальный блок управления данные обрабатываются и распределяются по дальнейшему пути.
Процессор использует байты и целые последовательности из них, что, в свою очередь, называется программой. Именно программы, обрабатываемые процессором, заставляют компьютер выполнить то или иное действие: воспроизвести видео, запустить игру, включить музыку и так далее.
Борьба гигантов компьютерных микропроцессоров
Речь, конечно же, пойдет о Intel и AMD. Основным отличием в принципах работы данных компаний является подход к производству новых компьютерных микропроцессоров.
В то время, как Intel попеременно внедряет новые технологии наряду с небольшими изменениями, AMD делает крупные шаги в производстве с определенной периодичностью. Выше на фото представлены модели упомянутых компаний с отличительным внешним видом.
Лидерские позиции, в подавляющем большинстве случаев, удерживает все-таки Intel. «Камни» от AMD, хотя и уступают процессорам от Intel по производительности, нередко выигрывают у них в плане ценовой доступности. О том, какую компанию лучше выбрать можете почитать в этой статье.
Что выбирать каждый решает сам. Сегодня мы попытались разобраться во внутреннем устройстве любого современного микропроцессора и основных принципах его работы. Не забывайте подписываться на обновления блога и делиться интересными статьями со своими друзьями в социальных сетях! Всего доброго, друзья!

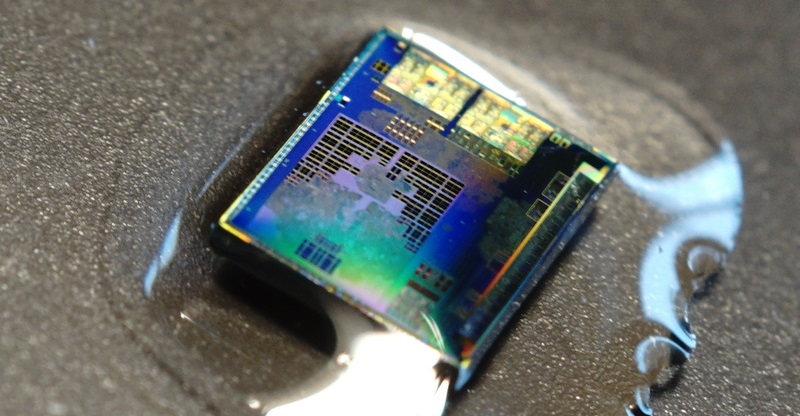

Look inside — как выглядят процессоры внутри
Процессоры окружают нас повсюду: от смартфонов и умных часов до самолетов и автомобилей. Мы уже привыкли жить в окружении «кремния», но задайте себе вопрос — а вы задумывались, как они выглядят внутри? Конечно, технически все более-менее понятно: ядра, несколько уровней кэша, графика, различные контроллеры — но как это выглядит в реальности? И в этой статье я предлагаю ознакомиться с фотографиями кристаллов различных процессоров, дабы ответить на этот вопрос.
Core i9-9900K — мощный красавец
Да, именно так и выглядит процессор внутри. Четко видны все 8 ядер в центре и кэш L3 между ними, область справа — интегрированная графика: да, вряд ли кто-то будет ее использовать с таким процессором, а занимает она добрую четверть кристалла и серьезно увеличивает его стоимость.
И, наверное, у многих возник вопрос — почему кремниевый процессор светится всеми цветами радуги? Причины тут три. Во-первых, после снятия верхнего слоя кремния металлизированные участки начинают быстро окисляться на воздухе, приобретая различные цвета. Во-вторых, для освещения используется поляризованный свет (грубо говоря, электромагнитная волна колеблется в одном направлении), из-за которого происходит фазовый контраст, то есть участки из разного вещества окрашиваются по-разному. В-третьих, сверху кристалл покрывают слоем иммерсионного масла, которое позволяет захватить больше света и сделать изображение более ярким и четким.
Pentium II с дизайном Flip Chip и Wire Boarding
В P2 с виду ничего необычного не было, просто шаг вперед в сравнении с P1 — техпроцесс колебался от 350 до 180 нм, частота выросла до 450 МГц. Однако внутри было достаточно важное изменение, из-за которого площадь кристалла выросла почти 10%, с 118 до 130 мм2:
Как хорошо видно на снимках — внутренняя структура процессоров не изменилась, техпроцесс тоже одинаков, 250 нм. Но в чем же была разница? А она была снизу: изначально процессоры соединялись с подложкой при помощи проводов — Wire Boarding, но во времени Pentium II стало понятно, что это путь тупиковый, и было решено перейти на Flip Chip, то есть кристаллы теперь имели контактную основой снизу, с помощью которой они теперь крепятся к подложке. Это позволило использовать больше контактов — а, значит, продолжить увеличивать производительность.
Wire Boarding — хорошо видны проводки.
Pentium III — многослойность
Достаточно быстро чипмейкеры поняли, что использовать только один металлизированный рабочий слой в толще кремния — невыгодно, и уже Intel 386 был двухслойным, а Intel Pentium 3 — трехслойным. И дальше дело не пошло, ибо площадь кристалла остается той же, а удвоение слоев удваивает количество создаваемого тепла, которое становилось все сложнее отводить.
Вот так выглядит сбоку трехслойный Pentium III:
Да, как видите, реально меньше 1% от всего кристалла используется на деле, все остальная толща кремния работает как защита и теплоотвод.
AMD R9 Nano — большая разница между CPU и GPU
Все процессоры имеют несколько крупных ядер, которые хорошо видны, к примеру, на первом снимке с Core i9-9900K. Видеокарты же устроены иначе — внутри них множество мелких вычислительных блоков: так, в современных видеокартах от Nvidia может быть тысячи CUDA-ядер.
На фото кристалл видеокарты AMD Radeon R9 Nano:
Сам кристалл имеет 176 текстурных блоков и 64 ROP. Так же хорошо видны четыре золотистых области, в которых чип контактирует с кристаллами HBM-памяти.
Байкал T1 — русский процессор
Процессор интересен не только тем, что он русский, но и еще тем, что он работает на MIPS-архитектуре. Характеристиками он при этом не блещет — 2 ядра с частотой в 1.2 ГГц, 1 МБ кэша L2. Но с учетом тепловыделения всего в 5 Вт его можно использовать в различной мелкой электронике типа роутеров.
Внутри он выглядит немного необычно:
AMD Ryzen Threadripper 1950X — максимум ядер
В своих высокопроизводительных процессорах AMD использует интересную компоновку: это 4 восьмиядерных кристалла на одной подложке, что дает до 32 ядер:
Структура каждого кристалла тоже хорошо просматривается: это 4+4 ядра, ближе всего к ядрам черное вкрапление кэша L1 и L2, и по центру между ними — L3:
Отсюда же и очевидна проблема — время обращения к кэшу L3 другой четверки ядер даже на одном кристалле будет серьезно больше, чем к «своему», а уж на другом кристалле и говорить не приходится.
В итоге, как можно видеть, хотя техпроцесс современных процессоров составляет десятки нанометров, некоторые их структуры все же видны даже невооруженным глазом, также хорошо видна разница между CPU и GPU. К сожалению, далеко не со всеми процессорами проводились такие эксперименты — интересно было бы взглянуть на то, как выглядит внутри, например, 18-ядерный Intel Core i9, но и имеющиеся фотографии отлично показывают всю красоту кремниевых кристаллов.
Как на самом деле производят процессоры
Чтобы создать сверхмощный процессор, достаточно простого.
Песок. В наших компьютерах в буквальном смысле песок, вернее — составляющий его кремний. Это основной элемент, благодаря которому в компьютерах всё работает. А вот как из песка получаются компьютеры.
Что такое процессор
Процессор — это небольшой чип внутри вашего компьютера или телефона, который производит все вычисления. Об основе вычислений мы уже писали — это транзисторы, которые собраны в сумматоры и другие функциональные блоки.
Если очень упрощённо — это сложная система кранов и труб, только вместо воды по ним течёт ток. Если правильным образом соединить эти трубы и краны, ток будет течь полезным для человека образом и получатся вычисления: сначала суммы, потом из сумм можно получить более сложные математические операции, потом числами можно закодировать текст, цвет, пиксели, графику, звук, 3D, игры, нейросети и что угодно ещё.
Кремний
Почти все процессоры, которые производятся в мире, делаются на кремниевой основе. Это связано с тем, что у кремния подходящая внутренняя атомная структура, которая позволяет делать микросхемы и процессоры практически любой конфигурации.
Самый доступный источник кремния — песок. Но кремний, который получается из песка, на самом первом этапе недостаточно чистый: в нём есть 0,5% примесей. Может показаться, что чистота 99,5% — это круто, но для процессоров нужна чистота уровня 99,9999999%. Такой кремний называется электронным, и его можно получить после цепочки определённых химических реакций.
Когда цепочка заканчивается и остаётся только чистый кремний, можно начинать выращивать кристалл.
Кристалл и подложка
Кристаллы — это такие твёрдые тела, в которых атомы и молекулы вещества находятся в строгом порядке. Проще говоря, атомы в кристалле расположены предсказуемым образом в любой точке. Это позволяет точно понимать, как будет вести себя это вещество при любом воздействии на него. Именно это свойство кристаллической решётки используют на производстве процессоров.
Самые распространённые кристаллы — соль, драгоценные камни, лёд и графит в карандаше.
Большой кристалл можно получить, если кремний расплавить, а затем опустить туда заранее подготовленный маленький кристалл. Он сформирует вокруг себя новый слой кристаллической решётки, получившийся слой сделает то же самое, и в результате мы получим один большой кристалл. На производстве он весит под сотню килограмм, но при этом очень хрупкий.
Готовый кристалл кремния.
После того, как кристалл готов, его нарезают специальной пилой на диски толщиной в миллиметр. При этом диаметр такого диска получается около 30 сантиметров — на нём будет создаваться сразу несколько десятков процессоров.
Каждую такую пластинку тщательно шлифуют, чтобы поверхность получилась идеально ровной. Если будут зазубрины или шероховатости, то на следующих этапах диск забракуют.
Готовые отполированные пластины кремния.
Печатаем транзисторы
Когда диски отполированы, на них можно формировать процессоры. Процесс очень похож на то, как раньше печатали чёрно-белые фотографии: брали плёнку, светили сверху лампой, а снизу клали фотобумагу. Там, куда попадал свет, бумага становилось тёмной, а те места, которые закрыло чёрное изображение на плёнке, оставались белыми.
С транзисторами всё то же самое: на диск наносят специальный слой, который при попадании света реагирует с молекулами диска и изменяет его свойства. После такого облучения в этих местах диск начинает проводить ток чуть иначе — сильнее или слабее.
Чтобы так поменять только нужные участки, на пути света помещают фильтр — прямо как плёнку в фотопечати, — который закрывает те места, где менять ничего не надо.
Потом получившийся слой покрывают тонким слоем диэлектрика — это вещество, которое не проводит ток, типа изоленты. Это нужно, чтобы слои процессора не взаимодействовали друг с другом. Процесс повторяется несколько десятков раз. В результате получаются миллионы мельчайших транзисторов, которые теперь нужно соединить между собой.
Соединяем всё вместе
То, как соединяются между собой транзисторы в процессоре, называется процессорной архитектурой. У каждого поколения и модификации процессоров своя архитектура. Все производители держат в секрете тонкости архитектуры, потому что от этого может зависеть скорость работы или стоимость производства.
Так как транзисторов много, а связей между ними нужно сделать немало, то поступают так: наносят токопроводящий слой, ставят фильтр и закрепляют проводники в нужном месте. Потом слой диэлектрика и снова токопроводящий слой. В результате выходит бутерброд из проводников, которые друг другу не мешают, а транзисторы получают нужные соединения.
Токопроводящие дорожки крупным планом. На фото они уже в несколько слоёв и не мешают друг другу.
В чём сложность
Современные процессоры производятся на нанометровом уровне, то есть размеры элементов измеряются нанометрами, это очень мало.
Если, например, во время печати очень толстый мальчик упадёт на пол в соседнем цехе, еле заметная ударная волна прокатится по перекрытиям завода и печатная форма немного сдвинется, а напечатанные таким образом транзисторы окажутся бракованными. Пылинка, попавшая на пластину во время печати — это, считай, загубленное ядро процессора.
Поэтому на заводах, где делают процессоры, соблюдаются жёсткие стандарты чистоты, все ходят в масках и костюмах, на всех воздуховодах стоят фильтры, а сами заводы находятся на сейсмических подушках, чтобы толчки земной коры не мешали производить процессоры.
Крышка и упаковка
Когда дорожки готовы, диск отправляют на тесты. Там смотрят на то, как работает каждый процессор, как он греется и сколько ему нужно энергии, заодно проверяют на брак.
В зависимости от результатов процессоры с одной пластины могут получить разную маркировку и продаваться по разной стоимости. Те процессоры, которые получились более удачными, становятся дорогими серверными продуктами. Те, где кто-то рядом чихнул или вздохнул, имеют некоторые несовершенства и дефекты, их могут отправить на потребительскую линию.
После тестов диск разрезают на готовые процессорные ядра.
Пластина со множеством одинаковых процессорных ядер.
Робот вырезает ядра из готовой пластины.
После этого к ядру процессора добавляют контакты, чтобы можно было вставить его в материнскую плату, и накрывают крышкой. Чёрный или металлический прямоугольник, из которого торчат ножки, — это как раз крышка.
Крышка выполняет две функции: защищает сам кристалл от повреждений и отводит от него тепло во время работы. Дело в том, что миллионы транзисторов при работе нагреваются, и если процессор не остужать, то он перегреется и кристалл может испортиться. Чтобы такого не произошло, на крышку процессора ставят воздушные кулеры или делают водяное охлаждение.
Система на чипе
Чипы процессоров уже настолько маленькие, что под одной крышкой можно поместить какое-нибудь ещё устройство. Например, видеосистему — то, что обсчитывает картинку перед выводом на экран. Или устройство радиосвязи с антенной.
В какой-то момент на маленьком чипе площадью около 1 см 2 уже можно было поместить процессор, видео, модем и блютус, сделать всё нужное для поддержки памяти и периферии — в общем, система на чипе. Подключаете к этому хозяйству экран, нужное количество антенн, портов и кнопок, а главное — здоровенную батарею, и у вас готовый смартфон. По сути, все «мозги» вашего смартфона находятся на одном маленьком чипе, а 80% пространства за экраном занимает батарея.
