Атомно-кристаллическая структура металлов

Под атомно-кристаллической структурой понимают взаимное расположение атомов, существующее в кристалле. Кристалл состоит из атомов (ионов), расположенных в определенном порядке, который периодически повторяется в трех измерениях.

В кристаллах существует не только ближний, но и дальний порядок размещения атомов, т. е. упорядоченное расположение частиц в кристалле сохраняется на больших участках кристаллов.
Для описания атомно-кристаллической структуры пользуются понятием пространственной или кристаллической решетки.

Кристаллическая решетка представляет собой воображаемую пространственную сетку, в узлах которой располагаются атомы (ионы), образующие металл (твердое кристаллическое тело).
Наименьший объем кристалла, дающий представление об атомной структуре металла во всем объеме, получил название элементарной кристаллической ячейки.
Подавляющее число технически важных металлов образуют одну из следующих решеток: кубическую объемно-центрированную, кубическую гранецентрированную и гексагональную (рис. 4).

В кубической объемно-центрированной решетке атомы расположены в узлах ячейки и один атом — в центре объема куба (рис. 4, а). Кубическую объемно-центрированную решетку имеют металлы: ое-железо, хром, ниобий, вольфрам, ванадий и др.

В кубической гранецентрированной решетке атомы расположены в углах куба и в центре каждой грани (рис. 4, б). Этот тип решетки имеют металлы: железо, никель, медь, золото и др.

В гексагональной решетке (рис. 4, в) атомы расположены в углах и центре шестигранных оснований призмы и три атома в средней плоскости призмы. Эту упаковку атомов имеют металлы: магний, цинк и др.
Некоторые металлы имеют тетрагональную решетку.

Размеры кристаллической решетки характеризуются величинами периодов, под которыми понимают расстояние между ближайшими параллельными атомными плоскостями, образующими элементарную ячейку (рис. 4). Период решетки измеряется в ангстремах (А) (1А=1—8 см).
Период решетки металлов находится в пределах от 1 до 7 А.

Источник

Атомно-кристаллическое строение металлов

Все тела в зависимости от расположения атомов делятся на аморфные и кристаллические. В отличие от аморфных тел, атомы в которых расположены хаотично, металлы в твердом состоянии являются телами кристаллическими. Кристаллическое строение характеризуется закономерным расположением атомов.

Атомы металлов образуют кристаллическую решетку или ячейку. Каждый металл имеет определенный тип кристаллической решетки, чаще всего встречаются три типа решеток: кубическая объемноцентрированная – ОЦК (рис. 16, а), кубическая гранецентрированная – ГЦК (рис. 16, б) и гексагональная – ГПУ (рис. 16, в).

В кубической объемноцентрированной решетке атомы расположены в узлах ячейки и один атом в центре куба. Такие решетки имеют металлы: Fe_α, Сг, W, Mo, Ti_β, Nb, Та, Li n др.

В кубической гранецентрированной решетке атомы расположены в узлах ячейки и в центре каждой грани. Этот тип решетки име­ют металлы: Fe_γ, Ni, Ag, Au, Pb, Сu, Со_β и др.

Рис. 16. Типы кристаллических решеток:

а – кубическая объемноцентрированная;

б – кубическая гранецентрированная;

В гексагональной решетке атомы расположены в узлах и центре шестигранных оснований призмы и три атома в средней плоскости призмы. Такую решетку имеют металлы: Zn, Cd, Be, Re, Co_α, Ti_α и др. Индексы α, β, γ обозначают, что у соответствующих металлов различные кристаллические решетки при различных температурах.

Типы кристаллических ячеек определяются при помощи рентгеноструктурного анализа.

Плотность упаковки – это отношение объема занимаемого атомами к объему всей ячейки. Плотность упаковки для ОЦК составляет 68%, для ГЦК и ГПУ – 74%. Плотность упаковки характеризуется координационным числом, т. е. числом атомов, находящихся на равном и наименьшем расстоянии от данного атома. Координационное число для ОЦК – 8, для ГЦК и ГПУ – 12.

2.1. Полиморфизм металлов.

Полиморфиз­мом или аллотро­пией называют спо­собность металла в твердом состоянии при изменении температу­ры перестраивать свою кристаллическую ре­шетку. Полиморфные превращения сопро­вождаются выделением или поглощением теп­лоты, а также измене­нием свойств металла. Различные аллотропи­ческие состояния называют модификаци­ями. Каждой модифи­кации свойственно ос­таваться устойчивой лишь в пределах определенного для данного металла интервала температур. Аллотропические формы обозна­чаются греческими буквами α, β, γ и т. д. На кривых ох­лаждения и нагрева переход из одного состояния в дру­гое характеризуется остановкой (для чистых металлов) или изменением характера кривой (для сплавов). При аллотропических превращениях кроме изменения свойств (теплопроводности, электропроводности, механических, магнитных и др.) наблюдают изменения объема металла и растворимости (например, углерода в железе). Алло­тропические превращения свойственны многим металлам (железу, олову, титану и др.).

Железо известно в двух полиморфных модификаци­ях — α и γ. На рис. 17 приведена кривая охлаждения, характеризующая его аллотропические превращения. Как видно, в интервале температур 911. 1392 °С железо име­ет кубическую гранецентрированную решетку γ-железа (γFe), а в интервале от 0 до 911 °С и от 1392 до 1539 °С— объемноцентрированную решетку α-железа (αFe). Же­лезо меняет свои магнитные свойства: выше 768 °С желе­зо немагнитно, а ниже — магнитно.

Рис. 17. График полиморфных превращений железа

Вопросы для повторения раздела.

1. Назовите основные типы кристаллических решеток.

2. Чему равны базис и координационное число для решеток ОЦК, ГЦК и ГПУ?

Источник

Что мы понимаем под атомно кристаллическим строением металла

Под атомно-кристаллической структурой понимают взаимное расположение атомов (ионов), существующее в реальном кристалле.

В твердом состоянии металл представляет собой постройку, состоящую из положительно заряженных ионов, омываемых «газом» из свободных коллективизированных электронов. Связь в металле осуществляется электростатическими силами. Между ионами и коллективизированными электронами проводимости возникают электростатические силы притяжения, которые стягивают ионы. Такая связь называется металлической.

Силы связи в металлах определяются силами отталкивания и силами притяжения между ионами и электронами. Атомы (ионы) располагаются на таком расстоянии один от другого, при котором энергия взаимодействия минимальна. Как видно из рис. 4, этому положению соответствует равновесное расстояние . Сближение атомов (ионов) на расстояние, меньшее или удаление их на расстояние, большее осуществимо лишь при совершении определенной работы против сил отталкивания и притяжения.

Рис. 4. Схема энергии взаимодействия двух атомов в зависимости от межатомного расстояния

Рис. 5. Схема кристаллической решетки

Поэтому в металле атомы располагаются закономерно, образуя правильную кристаллическую решетку, что соответствует минимальной энергии взаимодействия атомов.

Кристаллическая решетка (рис. 5) состоит из воображаемых линий и плоскостей, проходящих через точки расположения ионов в пространстве. Жирными линиями выведен наименьший параллелепипед, последовательным перемещением которого вдоль трех своих осей может быть построен весь кристалл.

Этот наименьший объем кристалла, дающий представление об атомной структуре металла в любом объеме, получил название элементарной кристаллической ячейки.

Для однозначной ее характеристики необходимо знать следующие величины: три ребра (а, b и с) и три угла между осями а, Р и у (см. рис. 5).

Большинство металлов образует одну из следующих высокосимметричных решеток с плотной упаковкой атомов: кубическую объемно центрированную, кубическую гранецентрированную и гексагональную (рис. 6).

Как видно из рис. 6, а, в кубической объемно центрированной решетке (ОЦК) атомы расположены в вершинах куба и один атом в центре объема куба. Кубическую объемно центрированную решетку имеют металлы: и др.

В кубической гранецентрированной решетке (ГЦК) атомы расположены в вершинах куба и в центре каждой грани (рис. 6, б). Решетку такого типа имеют металлы: и др.

В гексагональной решетке (рис. 6, в) атомы расположены в вершинах и центре шестигранных оснований призмы, а три атома — в средней плоскости призмы. Такую упаковку атомов имеют металлы: и др.

Расстояния с между центрами ближайших атомов в элементарной ячейке (см. рис. 5) называются периодами решетки. Период решетки выражается в нанометрах см).

Периоды решетки для большинства металлов находятся в пределах нм.

На одну элементарную ячейку объемно центрированной решетки приходятся два атома: один в центре куба и другой вносят атомы, располагающиеся в вершинах куба (каждый атом в вершине куба одновременно принадлежит восьми сопряженным элементарным ячейкам и на данную ячейку приходится лишь 1/8 массы этого атома, а на всю ячейку 1/8 X 8 = 1 атом).

На элементарную ячейку гранецентрированной кубической решетки приходятся четыре атома; из них один (по такому же

Рис. 7. Схема, показывающая число атомов, находящихся на равном и наименьшем расстоянии от данного атома А в разных кристаллических решетках (С. С. Штейнберг): а

расчету, как и для объемно центрированной кубической решетки) вносят атомы в вершинах куба, а три суммарно вносят атомы, находящиеся на середине грани, так как каждый из таких атомов принадлежит двум решеткам.

На элементарную ячейку гексагональной плотноупакованной решетки приходятся шесть атомов

Плотность кристаллической решетки — объема, занятого атомами, которые условно можно рассматривать как жесткие шары (см. рис. 6, а), характеризуется координационным числом, под которым понимают число атомов, находящихся на равном и наименьшем расстоянии от данного атома. Чем выше координационное число, тем больше плотность упаковки атомов.

В элементарной ячейке объемно центрированной кубической решетки наименьшее расстояние между атомами соответствует На этом расстояние от данного атома находятся 8 соседей (рис. 7, а). Следовательно, координационное число для ОЦК решетки соответствует 8 и обозначается Коэффициент компактности ячейки, определяемый как отношение объема, занятого атомами, к объему ячейки составляет для ОЦК решетки

Для гранецентрированной кубической решетки координационное число равно каждый атом имеет 12 ближайших соседей на расстоянии (рис. 7, б), что соответствует наибольшей плотности упаковки или укладки в виде шаров. Гексагональная плотноупакованная решетка, для которой имеет координационное число 12 (Г 12), что также соответствует наибольшей плотности упаковки шаров (атомов) (рис. 7, в). У многих металлов, кристаллизующихся в гексагональной системе, отношение находится в пределах т. е. может отклоняться от плотнейшей упаковки, при которой Если отношение значительно отличается

Рис. 8. Индексы кристаллографических плоскостей (а-в) и направлений (г) в ОЦК решетке

от 1,633 (например, для цинка и кадмия), то координационное число гексагональной решетки соответствует 6.

Гранецентрированная кубическая и гексагональная плотно-упакованная решетки — наиболее компактные; в них коэффициент компактности равен 74 %.

При уменьшении координационного числа в гексагональной решетке с 12 до 6 коэффициент компактности составляет около 50 %, а при координационном числе 4 — всего около 25 %.

Половину наименьшего расстояния между атомами в их кристаллической решетке называют атомным радиусом. Атомный радиус возрастает при уменьшении координационного числа, так как при этом увеличивается пространство между атомами. Поэтому атомные радиусы разных металлов обычно приводятся к

Кристаллографические обозначения атомных плоскостей. Для определения положения атомных плоскостей (проходящих через атомы) в кристаллических пространственных решетках пользуются индексами , представляющими собой три целых рациональных числа, являющихся величинами, обратными отрезкам осей, отсекаемым данной плоскостью на осях координат. Единицы длины вдоль осей выбирают равными длине ребер элементарной ячейки. Эти числа заключают в круглые скобки.

Приведем примеры обозначения плоскостей. Установим первоначально индексы для плоскости куба. Каждая плоскость

куба (рис. 8, а) пересекает только одну ось, при этом отсекаемые отрезки будут равны Обратные величины отсекаемых отрезков будут соответственно равны: (1, О, 0); (0, 1, 0); (0, 0, 1). Индексы плоскости будут и (001). Знак минус над индексом соответствует отрицательным отрезкам.

В кубической решетке кроме плоскостей куба (рис. 8, а) различают плоскость октаэдра (111) (рис. 8, в) и плоскость ромбического додекаэдра (110) (рис. 8, б).

Следует иметь в виду, что индексы характеризуют не одну какую-либо плоскость, а целую группу параллельных плоскостей, и тогда их заключают в фигурные скобки.

Индексы направлений. Для определения индексов направлений расположения рядов атомов в кристаллической решетке необходимо из семейства параллельных плоскостей выбрать направление плоскостей, проходящих через начало координат. Далее, приняв за единицу длину ребра элементарной ячейки (или период решетки), определяют координаты любой точки этого направления. Полученные значения координат точки приводят к отношению трех наименьших чисел. Зги числа, заключенные в квадратные скобки являются индексами данного направления и всех параллельных ему направлений. Основные направления в кубической решетке приведены на рис. 8, г. Индексы осей решетки Индексы пространственной диагонали [111]. Для кубической решетки индексы направлений перпендикулярных к плоскости численно равны индексам этой плоскости. Например, индексы оси равны а индексы плоскости, перпендикулярной к оси х, равны (100).

Анизотропия свойств металлов. Нетрудно видеть, что плотность расположения атомов по различным плоскостям (так называемая ретикулярная плотность) неодинакова. Так, плоскости (100) в ОЦК решетке принадлежит лишь один атом , плоскости ромбического додекаэдра -два атома: один атом вносят атомы, находящиеся в вершинах , и один атом в центре куба. В ГЦК решетке плоскостью с наиболее плотным расположением атомов будет плоскость октаэдра (111), а в ОЦК решетке — плоскость (110).

Вследствие неодинаковой плотности атомов в различных плоскостях и направлениях решетки свойства (химические, физические, механические) каждого монокристалла зависят от направления вырезки образца по отношению к направлениям в решетке. Подобная неодинаковость свойств монокристалла в разных

кристаллографических направлениях называется анизотропией.

Кристалл — тело анизотропное в отличие от аморфных тел (стекло, пластмассы и др.), свойства которых не зависят от направления.

Технические металлы являются поликристаллами, т. е. состоят из большого числа анизотропных кристаллитов. В большинстве случаев кристаллиты статистически неупорядоченно ориентированы по отношению друг к другу; поэтому во всех направлениях свойства более или менее одинаковы, т. е. поликристаллическое тело является псевдоизотропным. Такая мнимая изотропность металла не будет наблюдаться, если кристаллиты имеют одинаковую преимущественную ориентацию в каких-то направлениях. Эта ориентированность, или текстура, создается в известной степени, но не полностью (например, в результате значительной холодной деформации); в этом случае поликристаллический металл приобретает анизотропию свойств.

Источник

Учебное пособие: Атомно-кристаллическое строение металлов

Министерство образования и науки Украины

Донбасский государственный технический университет

по дисциплине Металловедение

«Атомно-кристаллическое строение металлов»

Ст.преп. Горецкий Ю.В.

«Атомно-кристаллическое строение металлов»

1. Строение металлов в твердом состоянии

Все металлы и металлические сплавы – тела кристаллические, атомы (ионы) расположены в металле закономерно в отличие от аморфных тел, в которых атомы расположены хаотично.

Металлическое состояние возникает в комплексе атомов, когда при их сближении внешние электроны теряют связь с отдельными атомами, становятся общими, т.е. коллективизируются и свободно перемещаются между положительно заряженными и периодически расположенными ионами.

Устойчивость металла определяется электрическим притяжением между положительно заряженными ионами и обобщенными электронами (такое взаимодействие получило название металлической связи).

Сила связи в металлах определяется силами отталкивания и силами притяжения между ионами и электронами. Атомы (ионы) располагаются на таком расстоянии друг от друга, чтобы энергия взаимодействия была минимальной (рис. 1)

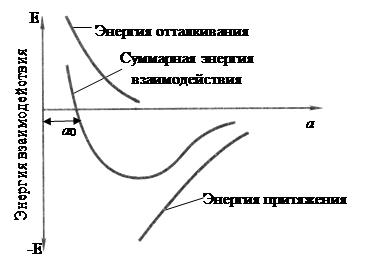

Рисунок 1. Энергетические условия взаимодействия атомов в кристаллической решетке вещества

Величина а соответствует расстояние между атомами в кристаллической решетке, а а₀ соответствует равновесному расстоянию между атомами. В связи с этим в металле атомы располагаются закономерно, образуя правильную кристаллическую решетку, что соответствует минимальной энергии взаимодействия атомов.

Металлические состояния характеризуются высокой энергией связи между атомами. Мерой ее служит теплота сублимации (сумма энергии необходимой для перехода твердого металла к парообразному состоянию, для металла – от 20 до 200 ккал/(г·атом)).

2. Атомно-кристаллическое строение металлов

Под атомно-кристаллической структурой понимают взаимное расположение атомов, существующее в кристалле. Атомы в кристалле расположены в определенном порядке, который периодически повторяется в трех измерениях.

Для описания атомно-кристаллической структуры пользуются понятием пространственной или кристаллической решетки.

Кристаллическая решетка представляет собой воображаемую пространственную сетку, в узле которой располагаются атомы (ионы), образующие металл.

Наименьший объем кристалла, дающий представление об атомной структуре металла во всем объеме, получил название элементарной кристаллической ячейки (решетки).

Для характеристики элементарной ячейки задают шесть величин: три ребра ячейки a, b, c и три угла между ними α, β, γ. Эти величины называют параметрами кристаллической решетки.

Кристаллические решетки бывают простыми (атомы только в вершинах решетки) и сложными.

Металлы образуют одну из следующих высокосимметричных сложных решеток с плотной упаковкой атомов: кубическую объемноцентрированную (ОЦК), кубическую гранецентрированную (ГЦК) и гексагональную (ГПУ) (рис. 2).

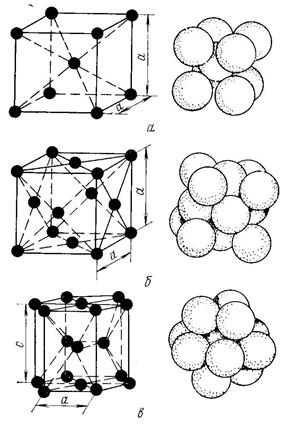

Рисунок 2. Кристаллические решетки металлов и схемы упаковки атомов

Периоды решетки металлов находятся в пределах 0,2 – 0,7 нм.

ДляОЦК: a, b, c; a = b = c.

ДляГЦК: a, b, c; a = b = c.

Для ГПУ: а, с; с/а = 1,633 (к Zn не относится)

Число атомов в каждой элементарной ячейке (плотность упаковки – равняется числу атомов, приходящихся на одну элементарную ячейку):

ОЦК: ПУ (плотноупакованная) = ;

ГЦК: ПУ = ;

ГПУ: ПУ = .

Координационное число – под ним понимают число атомов, находящихся на равном и наименьшем расстоянии от данного атома. Чем выше координационное число, тем больше плотность упаковки атомов:

ГЦК: , К12.

Коэффициент заполнения ячейки (плотность укладки) – определяется как отношение объема, занятого атомами к объему ячейки:

Для характеристики величины атома служит атомный радиус, под которым понимается половина расстояния между ближайшими соседними атомами. Атомный радиус возрастает при уменьшении координационного числа.

3. Полиморфные (аллотропические) превращения

Атомы металла – исходя из геометрических соображений, могут образовать любую кристаллическую решетку.

Однако устойчивым, а, следовательно, реально существующим типом является решетка, обладающая наиболее низким запасом свободной энергии.

Многие металлы в зависимости от температуры могут существовать в разных кристаллических формах (т.н. полиморфных (аллотропических) модификациях). В результате полиморфного превращения атомы кристаллического тела, имеющего решетку одного типа, перестраиваются таким образом, что образуется кристаллическая решетка другого типа.

Полиморфную модификацию, устойчивую при более низкой температуре, для большинства металлов принято обозначать буквой α, при более высокой температуре β, затем γ и т.д.

Полиморфное превращение протекает при постоянной температуре (например, при нагреве идет поглощение теплоты).

Металл с данной кристаллической решеткой должен обладать меньшим запасом свободной энергии.

Рисунок 3. Полиморфизм железа и его связь со свободной энергией системы

Полиморфизм железа. Из рис. 3, видно, что в интервале температур 911 – 1392°С устойчивым является γ-железо (К 12) (имеет min свободную энергию), а при температурах ниже 911°С и выше 1392°С устойчиво α-железо (К 8).

В твердом металле полиморфные превращения происходят в результате зарождения и роста кристаллов аналогично кристаллизации из жидкого состояния. Зародыши новой модификации наиболее часто возникают на границах зерна исходных кристаллов.

В результате полиморфного превращения образуется новые кристаллические зерна, имеющие другой размер и форму, поэтому превращение также называют перекристаллизацией.

Полиморфное превращение сопровождается скачкообразным изменением всех свойств металлов и сплавов: удельного объема, теплоемкости, теплопроводности, электропроводности, магнитных свойств, механических и химических свойств и т.д.

Высокотемпературная модификация имеет высокую пластичность.

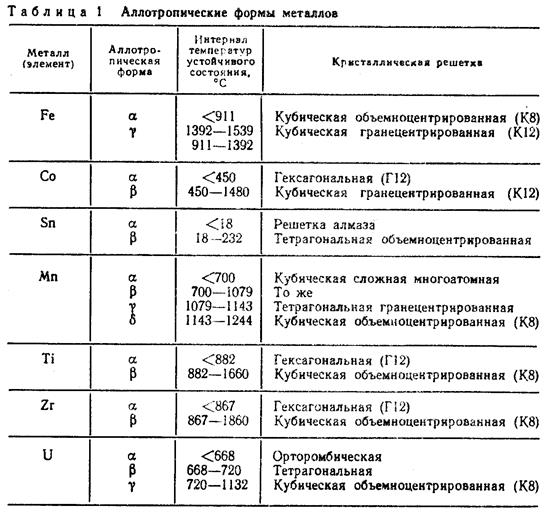

В таблице № 1 показан интервал температур существования различных аллотропических форм некоторых, имеющих практическое значение металлов, у которых обнаружена температурная аллотропия.

4. Анизотропия свойств металлов

Из атомно-кристаллического строения металлов видно, что плотность расположения атомов по различным плоскостям в кристаллических решетках неодинакова (рис. 4).

Вследствие неодинаковой плотности атомов в различных плоскостях и направлениях решетки многие свойства (химические, физические, механические) каждого кристалла зависят от направления решетки. Подобная неодинаковость свойств монокристалла в разных кристаллографических направлениях называется анизотропией.

Рисунок 4. Расположение атомов в различных плоскостях и направлениях в кубической решетке (ОЦК)

Кристалл – тело анизотропное в отличие от аморфных тел (стекло, пластмассы и т.д.), свойства которых не зависят от направления.

Технические металлы являются поликристаллами, т.е. состоят из большого числа анизотропных кристаллов. В большинстве случаев, как уже указывалось выше, кристаллы статистически неупорядоченно ориентированы один по отношению к другому, поэтому во всех направлениях свойства более или менее одинаковы, т.е. поликристаллическое тело является изотропным (вернее – квазиизотропным (ложная изотропия)). Такая мнимая изотропность не будет наблюдаться, если кристаллы имеют одинаковую преимущественную ориентировку в каких-то направлениях. Эта ориентированность, или текстура, создается в известной степени, но не полностью в результате значительной холодной деформации; в этом случае поликристаллический металл приобретает анизотропию свойств.

1. Лахтин Ю.М., Леонтьева В.П. Материаловедение. М., 1972, 1980.

2. Гуляев А.П. Металловедение. М., 1986.

3. Новиков И.И. Дефекты кристаллического строения металлов. М., 1983.
