Горная выработка

Горная выработка — искусственная полость, сделанная в недрах земли или на поверхности.

Подземные горные выработки, независимо от наличия непосредственного выхода на поверхность, имеют замкнутый контур поперечного сечения. Выработки, расположенные на поверхности земли имеют незамкнутый контур поперечного сечения (канава, траншея).

В зависимости от назначения, различают горные выработки разведочные и эксплуатационные. Первые используют для поисков и разведки месторождений полезных ископаемых, вторые — для разработки месторождений, то есть для извлечения полезных ископаемых из недр. Эксплуатационные выработки, в свою очередь, в зависимости от назначения разделяются на вскрывающие, подготавливающие и очистные.

Вскрывающие выработки служат для вскрытия шахтного поля.

Подготовительные выработки сооружаются для подготовки шахтного поля к разработке.

В очистных выработках непосредственно ведется добыча полезных ископаемых в промышленных масштабах.

В зависимости от того, по каким породам пройдены выработки, они разделяются на пластовые и полевые. Первые проводятся по пласту полезного ископаемого, вторые по пустым породам.

В зависимости от соотношения между площадью поперечного сечения выработки и ее продольным разрезом, различают выработки протяжённые и объёмные. В зависимости от положения в пространстве, протяжённые горные выработки разделяются на горизонтальные, наклонные и вертикальные.

Содержание

Подземные горные выработки

Вертикальные горные выработки:

Горизонтальные горные выработки:

Наклонные горные выработки:

Прочие горные выработки:

Открытые горные выработки

Формы поперечного сечения горных выработок

Форма поперечного пересечения горизонтальных выработок устанавливается в соответствии с физико-механическими свойствами пород и состояния пород, по которым они проводятся, величины и направления горного давления, срока службы и принятой конструкции крепи. Если выработку не крепят, ей придаётся форма поперечного пересечения, которая приближается к форме свода естественного равновесия.

Прямоугольная форма (а) чаще всего используется при отсутствии бокового давления пород и в тех случаях, когда выработки крепятся деревянной, штанговой (анкерной) или смешанной крепью (бетонные стенки и перекрытия из металлических балок).

Трапециевидная сечение воспринимает как вертикальное, так и боковое давление. При этой форме выработки обычно крепят деревом, металлом, сборным железобетоном (б). Распространено при проведении нарезных выработок.

Полигональная форма принимается в том случае, когда выработки крепят железобетоном, реже — для усиления трапециевидной деревянной крепи (в).

Сводчатую форму применяют при каменной или бетонной крепи. При этом свод бывает трехцентровый (коробовый) и полуциркульный с прямолинейными или криволинейными стенами (г).

Арочное сечение используется при наличии вертикального и бокового давления горных пород (д). Обычно выработки крепятся металлическими арками разных конструкций.

Круглая форма наиболее подходит при наличии всестороннего давления (е). В этом случае выработки крепят сборными железобетонными элементами, бетоном или металлическим креплением. Углеспускные скважины могут вообще не крепиться. Если один из компонентов горного давления значительно больше других, используется эллипсоидное сечение (ж, з).

См. также

Полезное

Смотреть что такое «Горная выработка» в других словарях:

Горная выработка — (a. mine working, opening, entry; н. Grubenbau; ф. chantier, voie, galerie, ouvrage; и. explotacion minera, galeria) искусств. полость в земной коре, образуемая в результате ведения горн. работ. Г. в. могут быть подземными и открытыми.… … Геологическая энциклопедия

горная выработка — сущ., кол во синонимов: 27 • бремсберг (5) • гезенк (3) • камера (81) • … Словарь синонимов

горная выработка — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN mine working … Справочник технического переводчика

горная выработка — Пустота любой формы и направления в земной коре, искусственно созданная при горных работах … Словарь по географии

горная выработка — 3.9 горная выработка : Сооружение в недрах Земли или на ее поверхности, созданное в результате ведения горных работ и представляющее собой полость в массиве с целью выполнения ее функционального назначения и сохранение в течение определенного… … Словарь-справочник терминов нормативно-технической документации

Горная выработка — См. Выработка … Словарь золотого промысла Российской Империи

Восстающая горная выработка — (a. raise; н. schwebender Grubenbau, Aufhauen; ф. montage, montee, cheminee; и. chimenea) вертикальная или крутонаклонная выработка, не имеющая непосредственного выхода на земную поверхность и служащая для перепуска п. и. или породы,… … Геологическая энциклопедия

ЛАВА (горная выработка) — ЛАВА, подземная горная выработка (см. ГОРНЫЕ ВЫРАБОТКИ) с забоем большой протяженности, в котором производится добыча полезного ископаемого … Энциклопедический словарь

ВЫРАБОТКА ВОССТАЮЩАЯ — вертикальная или наклонная подземная горная выработка, проходимая снизу вверх. Геологический словарь: в 2 х томах. М.: Недра. Под редакцией К. Н. Паффенгольца и др.. 1978 … Геологическая энциклопедия

выработка — 3.4 выработка емкость: Подземная горная выработка, часть подземного резервуара, предназначенная для хранения продукта. Источник: СП 123.13330.2012: Подземные хранилища газа, нефти и продуктов их переработки Смотри также родственные термины: 3.2… … Словарь-справочник терминов нормативно-технической документации

Источник

ГОРНЫЕ ВЫРАБОТКИ

Разработка угольных месторождений производится двумя спо­собами: подземным и открытым. Производственное горное пред­приятие, осуществляющее разработку угольного месторождения подземным способом, называется угольной шахтой. В понятие шахта включают комплекс подземных горных выработок и все относящиеся к ней наземные сооружения.

Производственное горное предприятие, осуществляющее раз­работку угольного месторождения открытым способом, называет­ся угольным карьером (разрезом). В понятие «карьер» включают комплекс открытых горных выработок и все относящиеся к нему наземные сооружения.

Чтобы использовать полезное ископаемое, залегающее в нед­рах земли, необходимо открыть доступ к нему, отделить его от общей массы пород и выдать на поверхность. Работы, которые производят при выемке полезного ископаемого или при подготовке его к выемке, называются горными. В результате этих работ в тол­ще полезного ископаемого или пустых пород образуются свобод­ные пространства, которые называются горными выработками.

По отношению к земной поверхности различают открытые и подземные горные выработки. Открытыми называют горные выработки, проводимые на поверхности земли. Они имеют незамк­нутый контур поперечного сечения. Подземными называют горные выработки, проводимые на некоторой глубине от поверхности.

Горные выработки (так же, как и горные работы) в зависимо­сти от назначения подразделяются на разведочные и эксплуата­ционные. Разведочные выработки проводят с целью отыскания и разведки полезного ископаемого, а эксплуатационные — с целью его добычи.

Подготовительными (откаточный штрек, уклон, проме­жуточный штрек и др.) называются выработки, с помощью кото­рых подготавливают месторождение для ведения очистных работ.

Очистными называются выработки, предназначенные для непосредственной добычи полезного ископаемого (камера, лава).

Камера — очистная горная выработка с забоем небольшой протяженности, ограниченная со всех сторон массивом полезного ископаемого и вмещающими породами. Камерой называют также капитальную горную выработку, имеющую при сравнительно боль­ших поперечных размерах небольшую длину и предназначенную либо для размещения оборудования (насосная камера, вентилятор­ная камера, подземная подстанция и т. п.), либо для хозяйствен­ных и санитарных целей (камера ожидания, диспетчерская, меди­цинский пункт). Различают также камеры дробления, смеситель­ную и т. д.

Лава — подземная очистная горная выработка значительной протяженности (иногда 300 м и более), расположенная по паде­нию (или простиранию) пласта между двумя штреками — отка­точным и вентиляционным. Ширина лавы 2—3 м, высота равна мощности пласта. Лава перемещается по мере выемки угля в за­бое, а образовавшееся выработанное пространство заполняют по­родой или обрушают. Лава имеет прямоугольную форму попереч­ного сечения.

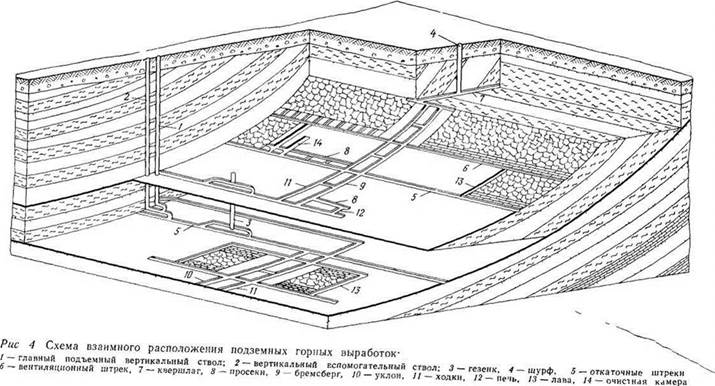

Подземные горные выработки делят на вертикальные, наклон­ные и горизонтальные (рис. 4).

К группе вертикальных горных выработок относят шурфы, стволы разведочных и эксплуатационных шахт, слепые стволы, скважины, а также гезенки.

Стволом разведочной шахты называют проводимую с поверх­ности вертикальную горную выработку, предназначенную для де­тального изучения разведываемого месторождения полезного иско­паемого. Поперечные размеры и глубина стволов разведочных шахт обычно больше, чем шурфов.

Гезенк — вертикальная горная выработка, не имеющая непо­средственного выхода на земную поверхность. Гезенки служат для спуска полезного ископаемого, вентиляции, а также для про­кладки по ним электрических кабелей и разного рода трубо­проводов.

Шурф — вертикальная (реже наклонная) горная выработка прямоугольного или квадратного сечения и небольшой глубины, имеющая непосредственный выход на земную поверхность и пред­назначенная для разведочных и эксплуатационных работ. Шурфы проходят иногда для проветривания или взрывных работ (массо­вых взрывов).

К группе наклонных выработок, имеющих непосредственный выход на поверхность, относятся наклонные шахтные стволы и наклонные шурфы. Назначение наклонных стволов и наклон­ных шурфов то же, что и одноименных вертикальных выработок.

К наклонным выработкам, не имеющим непосредственного вы­хода на поверхность, относят бремсберги, скаты, уклоны, ход­ки, печи.

Бремсберг — наклонная горная выработка, проведенная по пласту полезного ископаемого или по породе и предназначенная для спуска грузов с верхнего горизонта на нижний.

Уклоном называют наклонную горную выработку, проведен­ную по пласту полезного ископаемого и предназначенную для подъема по ней грузов с нижнего горизонта на верхний.

Скатом (рис. 5) называют наклонную горную выработку, проведенную по пласту полезного ископаемого и предназначенную для спуска по ней грузов под действием силы тяжести. Ска­ты часто имеют ходовые отделения, оборудованные лестницами для передвижения людей.

Ходком называют горную выработку, предназначенную для передвижения людей. Ходки проводят обычно рядом с другими выработками (бремсбергом, уклоном), так как передвижение лю­дей по наклонным выработкам, по которым перемещают грузы, не допускается.

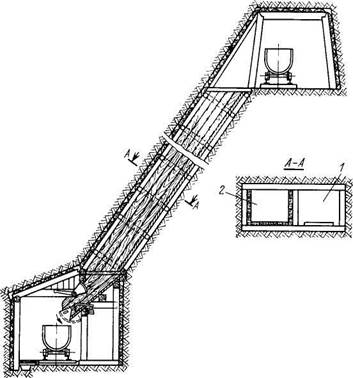

1- ходовое отделение, 2 — отделение для спуска угля и породы

Печью называют наклонную горную выработку, проведенную по восстанию пласта и предназначенную для обеспечения начала очистных работ или проветривания, а также перемещения грузов.

К группе горизонтальных горных выработок относят штольни, квершлаги, штреки, орты и просеки.

Квершлагом называют горизонтальную или (реже) наклонную горную выработку, не имеющею непосредственного выхо­да на поверхность и предназначенную для вскрытия пластов. Квершлаги проводят вкрест про­стирания пласта

Штреки могут проводиться для разных целей. Штреки, пред­назначенные для транспортирования угля, называют откаточными, для проветривания подземных выработок — вентиляционными. Раз­личают также штреки главный, панельный, этажный, ярусный, выемочный, промежуточный и аккумулирующий.

Просек — вспомогательная горизонтальная выработка, про­веденная в толще полезного ископаемого и предназначенная для проветривания или соединения выработок в процессе их про­ведения.

Орт — горная выработка, не имеющая непосредственного вы­хода на поверхность и проведенная вкрест простирания мощного пласта между его висячим и лежачим боками.

Рис. 6. Схема заложения штольни

ОКОЛОСТВОЛЬНЫЕ ДВОРЫ И КАМЕРЫ

Для обеспечения операций, выполняемых с целью обслужива­ния подземного хозяйства шахты (в основном транспортных), в местах пересечения шахтного ствола с откаточным горизонтом устраивают околоствольные дворы Околоствольный двор (рис. 7) представляет собой совокупность горных выработок, соединяющих главный и вспомогательный стволы с главными откаточными или вентиляционными выработками

В околоствольном дворе сооружают насосную камеру, водо­сборник, склад противопожарных материалов, электровозное де­по, диспетчерскую, медпункт, электроподстанцию, ремонтную мастерскую и др. (рис. 8)

Склад противопожарных материалов служит для хранения ава­рийного запаса материалов и инструмента, необходимых для борьбы с подземными пожарами. Материалы для тушения пожаров хранится в специальном поезде, состоящем из нескольких ва­гонеток.

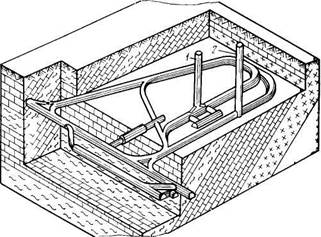

1 — главный ствол; 2 — вспомогательный ствол

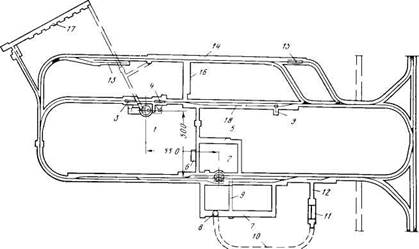

Рис. 8. Схема кругового околоствольного двора для шахт производственной мощностью до 6000 т угля в сутки:

1— скиповой ствол; 2 — клетевой ствол; 3 — угольная разгрузочная яма; 4 — породная разгрузочная яма; 5 — камера ожидания; 6 — камера медпункта; 7 — камера центральной электроподстанции; 8 — камера главного водоотлива; 9 — водотрубный ходок; 10 — водосборник; 11 — камера осветляющих резервуаров; 12 — камера обезвоживающей установки; 13 — депо противопожарного поезда; 14 — гараж зарядная; 15 — ремонтная мастерская; 16 — камера выпрямительной подстанции; 17 — склад ВМ; 18 — путь для стоянки пассажирского состава; 19 — санузел

Диспетчерскую располагают вблизи главной откаточной выра­ботки. В диспетчерской обычно устанавливают подземный телефонный коммутатор и осуществляют все управление подземной сигнализацией и движением составов в околоствольном дворе и в других выработках.

Электровозное депо служит для ремонта, осмотра и стоянки электровозов. В случае применения аккумуляторных электровозов в депо производят также зарядку аккумуляторных батарей.

В подземном медпункте оказывают первую медицинскую по­мощь заболевшим рабочим или получившим травму во время работы.

Электрическая подстанция предназначена для установки тран­сформаторов, служащих для понижения напряжения электриче­ского тока.

1. Что называют горной выработкой?

2. Какие выработки относят к капитальным, подготовительным и очист­ным?

3. Что Вам известно о видах вертикальных выработок и их назначении?

4. Для чего проводят наклонные и горизонтальные выработки и как их подразделяют?

5. Каково назначение околоствольных дворов и камер?

6. Какие выработки сооружают в околоствольном дворе и для чего они предназначены?

Источник
