ФОТОЭЛЕКТРОННЫЕ ПРИБОРЫ

На рисунке 4.1 показано устролйство одного из типов фоторезистора. Он состоит из тонкого полупроводникового слоя 2 (например, сернистый таллий, сернистый свинец, сернистый кадмий), нанесённого на изолирующую подложку 1, металлических электродов 3, посредством которых фоторезистор включается в цепь, и защитного лакового покрытия 4.

Рис. 4.1 Устройство фоторезистора.

На рисунке 4.2 приведена схема электрическая принципиальная фоторезистора.

Рис.4.2 Схема электрическая принципиальная фоторезистора.

Для характеристики полупроводникового фоторезистора и возможной области его применения используется ряд параметров. Важнейшими из них являются: вольтамперная характеристика, световая характеристика, интегральная и спектральная чувствительности, постоянная времени, кратность изменения сопротивления, пороговый поток.

1. Вольтамперная характеристика фотосопротивления отражает зависимость силы фототока от напряжения, приложенного к фотосопротивлению, при неизменном световом потоке. Для большинства фотосопротивлений вольтамперная характеристика имеет линейный характер, т.е. существует пропорциональная зависимость между фототоком и напряжением при напряжениях, не превышающих допустимое.

2.Световая (люкс-амперная) характеристика фоторезистора выражает зависимость фототока от величины светового потока, падающего на фотосопротивление, при постоянном напряжении. В области малых значений Ф она линейная, а при увеличении Ф рост фототока замедляется из-за возрастания вероятности рекомбинаций носителей заряда через ловушки и уменьшения их времени жизни.

3. Под удельной интегральной чувствительностью S_{ф инт уд} фоторезистора понимают отношение фототока I_Ф к величине падающего светового потока Ф, если к фоторезистору приложено напряжение U = 1В

4. Спектральная чувствительность характеризует величину фототока монохроматического излучения при действии на фотосопротивление единицы светового потока определенной длины волны при определенном приложенном напряжении. Спектральная чувствительность определяется материалом фоторезистора и введенными в него примесями.

5. Фотоэлектрические процессы в фоторезисторе обладают инерционностью. Поэтому, когда на поверхность фоторезистора начинает падать свет, фототок достигает максимального значения не мгновенно, а через некоторый промежуток времени. Аналогичное явление наблюдается и при прекращении освещения. Процесс освобождения светом новых электронов и дырок сопровождается их рекомбинацией. По мере роста концентрации избыточных носителей заряда скорость рекомбинации также растет, и только по истечении некоторого времени после начала освещения концентрации электронов и дырок достигают равновесных значений, которые сохраняются, пока освещение неизменно.

После прекращения освещения избыточные носители не мгновенно, а в течение некоторого времени рекомбинируют друг с другом до тех пор, пока не установится концентрация носителей заряда, характерная для неосвещенного полупроводника (темновая концентрация). Инерционность фоторезистора характеризуется постоянной времени τ, которая определяется как время, за которое фототок после прекращения освещения уменьшается в е раз. Кроме того динамические свойства фоторезистора могут быть охарактеризованы граничной частотой f_гр–это частота синусоидального сигнала, модулирующего световой поток, при котором чувствительность фоторезистора уменьшается в √2 раз по сравнению с чувствительностью при немодулированном потоке. f_гр=10 3- 10 5 Гц.

6. Кратность изменения сопротивления определяет, во сколько раз изменяется омическое сопротивление фоторезистора при его освещении:

где R_Т — темновое сопротивление фоторезистора,

R_СВ — сопротивление фоторезистора при освещении.

7. Пороговый поток – это минимальное значение потока Ф_п которое может обнаружить фоторезистор на фоне собственных шумов.

Фотодио?д — приёмник оптического излучения, который преобразует попавший на его фоточувствительную область свет в электрический заряд за счёт процессов в p-n-переходе. Условное обозначение фотодиода и фототранзистора в схемах электрических принципиальных приведено на рис. 4.3.

Рис. 4.3. Условное обозначение фотодиода и фототранзистора в схемах электрических принципиальных

Фотодиод, работа которого основана на фотовольтаическом эффекте (разделение электронов и дырок в p- и n- области, за счёт чего образуется заряд и ЭДС), называется солнечным элементом. Кроме p-n фотодиодов, существуют и p-i-n фотодиоды, в которых между слоями p- и n- находится слой нелегированного полупроводника i. p-n и p-i-n фотодиоды только преобразуют свет в электрический ток, но не усиливают его, в отличие от лавинных фотодиодов и фототранзисторов.

При воздействии квантов излучения в базе происходит генерация свободных носителей, которые устремляются к границе p-n-перехода. Ширина базы (n-область) делается такой, чтобы дырки не успевали рекомбинировать до перехода в p-область. Ток фотодиода определяется током неосновных носителей — дрейфовым током. Быстродействие фотодиода определяется скоростью разделения носителей полем p-n-перехода и ёмкостью p-n-перехода C_p-n

Фотодиод может работать в двух режимах:

· фотогальванический — без внешнего напряжения

· фотодиодный — с внешним обратным напряжением

Особенности:

· простота технологии изготовления и структуры

· сочетание высокой фоточувствительности и быстродействия

· малое сопротивление базы

· чувствительность – отражает изменение электрического состояния на выходе фотодиода при подаче на вход единичного оптического сигнала.

Количественно чувствительность измеряется отношением изменения электрической характеристики, снимаемой на выходе фотоприёмника, к световому потоку или потоку излучения, его вызвавшему.

; — токовая чувствительность по световому потоку

; — вольтаическая чувствительность по энергетическому потоку

· шумы – помимо полезного сигнала на выходе фотодиода появляется хаотический сигнал со случайной амплитудой и спектром — шум фотодиода. Он не позволяет регистрировать сколь угодно малые полезные сигналы. Шум фотодиода складывается из шумов полупроводникового материала и фотонного шума.

Характеристики:

· вольт-амперная характеристика (ВАХ) – зависимость выходного напряжения от входного тока.

· спектральные характеристики – зависимость фототока от длины волны падающего света на фотодиод. Она определяется со стороны больших длин волн шириной запрещённой зоны, при малых длинах волн большим показателем поглощения и увеличения влияния поверхностной рекомбинации носителей заряда с уменьшением длины волны квантов света. То есть коротковолновая граница чувствительности зависит от толщины базы и от скорости поверхностной рекомбинации. Положение максимума в спектральной характеристике фотодиода сильно зависит от степени роста коэффициента поглощения.

· световые характеристики – зависимость фототока от освещённости, соответствует прямой пропорциональности фототока от освещённости. Это обусловлено тем, что толщина базы фотодиода значительно меньше диффузионной длины неосновных носителей заряда. То есть практически все неосновные носители заряда, возникшие в базе, принимают участие в образовании фототока.

Фотодиод является наиболее быстродействующим фотоэлектронным прибором.

Фототранзи?стор — оптоэлектронный полупроводниковый прибор, вариант биполярного транзистора. Отличается от классического варианта тем, что область базы доступна для светового облучения, за счёт чего появляется возможность управлять усилением электрического тока с помощью оптического излучения.

Фототранзистор имеет структуру n-p-n или p-n-p транзистора и может усиливать ток. Дырки электронно-дырочных пар, рождённых излучением, находятся в базе, а электроны переходят в эмиттер или коллектор. При увеличении положительного потенциала базы происходит усиление фототока за счёт инжекции электронов из эмиттера в базу.

Биполярный фототранзистор — полупроводниковый прибор с двумя p-n переходами — предназначен для преобразования светового потока в электрический ток. При освещении фототранзистора в его базе генерируется электронно-дырочные пары. Неосновные носители зарядов переходят в область коллектора и частично в область эмиттера. При этом потенциалы эмиттера и коллектора относительно базы изменяются. Эмиттерный переход смещается в прямом направлении, и даже небольшое изменение его потенциала вызывает большое изменение тока коллектора, то есть фототранзистор является усилителем.

Ток коллектора освещенного фототранзистора оказывается достаточно большим — отношение светового потока к темновому велико (несколько сотен). Фототранзисторы обладают значительной большей, чем фотодиоды, чувствительностью — порядка сотни миллиампер на люмен. Биполярный фототранзистор подобен обычному биполярному транзистору, между выводами коллектора и базы которого включен фотодиод. Таким образом, ток фотодиода оказывается током фототранзистора и создает усиленный в n раз ток в цепи коллектора. Если на фототранзистор подается только электрический сигнал, его параметры почти не отличаются от параметров обычного транзистора.

Недостатком фототранзисторов является большая инерционность, что ограничивает их применение в качестве быстродействующих выключателей.

Кроме биполярных существуют полевые фототранзисторы.

Фотоэлектронный умножитель (ФЭУ) — электровакуумный прибор, в котором поток электронов, излучаемый фотокатодом под действием оптического излучения (фототок), усиливается в умножительной системе в результате вторичной электронной эмиссии; ток в цепи анода (коллектора вторичных электронов) значительно превышает первоначальный фототок (обычно в 10 5 раз и выше). Впервые был предложен и разработан Л. А. Кубецким в 1930-1934 гг.

Рис. 4.4. Схема ФЭУ с присоединённым сцинтиллятором

Фотоэлектронный умножитель состоит из входной (катодной) камеры (образуется поверхностями фотокатода, фокусирующих электродов, первого динода), умножительной динодной системы, анода и дополнительных электродов. Все элементы размещаются в вакуумном корпусе (баллоне). Наиболее распространены ФЭУ, в которых усиление потока электронов осуществляется при помощи нескольких специальных электродов изогнутой формы — «динодов», обладающих коэффициентом вторичной эмиссии больше 1. Для фокусировки и ускорения электронов на анод и диноды подаётся высокое напряжение (600—3000 В). Иногда также применяется магнитная фокусировка, либо фокусировка в скрещенных электрическом и магнитном полях.

Существуют фотоэлектронные умножители с полупроводниковыми умножающими элементами (гибридные), принцип действия которых основан на явлении ионизации атомов полупроводника при его бомбардировке электронами.

В зависимости от конструкции динодной системы ФЭУ разделяются на:

· системы на дискретных динодах с электростатической фокусировкой электронных пучков (наиболее часто используемые диноды коробчатые, ковшеобразной и тороидальной формы),

· системы на дискретных динодах сквозного типа (динодами являются сетки, жалюзи, плёнки),

· системы на распределённых динодах (пластинчатые, щелевые и трубчатые).

· Световая анодная чувствительность (отношение анодного фототока к вызывающему его световому потоку при номинальных потенциалах электродов), составляет 1—10 4 А/лм

· Спектральная чувствительность (равная спектральной чувствительности фотокатода, умноженной на коэффициент усиления умножительной системы, лежащий обычно в пределах 10³—10 8 ) (до 10 11 );

· Темновой ток (ток в анодной цепи в отсутствие светового потока), как правило, не превышает 10 −9 —10 −10 А.

Источник

Полупроводниковые фотоэлектрические приборы

Фотоэлектрическими приборами называют преобразователи энергии оптического излучения в электрическую энергию.

К оптическим относят ультрафиолетовое, видимое и инфракрасное излучения с длиной волны от десятков нанометров до десятых долей миллиметра. Как известно, видимое излучение лежит в диапазоне длин волн 0,38–0,76 мкм.

Работа полупроводниковых фотоэлектрических приборов основана на так называемом внутреннем фотоэффекте – ионизации квантами света атомов кристаллической решетки, в результате чего изменяется концентрация свободных носителей заряда, а следовательно, и электрические свойства вещества. В металлах внутренний фотоэффект не наблюдается.

Фоторезисторы. Фоторезистором называют полупроводниковый прибор с двумя выводами, электрической проводимостью которого можно управлять с помощью оптического излучения.

Рис. 8.2. Устройство (а), схема включения (б) фоторезистора и его ВАХ (в)

при различных освещенностях

Устройство фоторезистора показано на рис. 8.2,а. Пластина или пленка полупроводникового материала I закреплена на подложке 2 из непроводящего материала – стекла, керамики или кварца. Световой поток падает на фотоактивный материал через защищенное слоем прозрачного лака специальное отверстие – окно.

Если к неосвещенному фоторезистору подключить источник питания Е (см. рис. 8.2,.б), то в электрической цепи появится небольшой ток, называемый темповым током, обусловленный наличием в неосвещенном полупроводнике некоторого количества свободных носителей заряда.

При освещении фоторезистора ток в цепи существенно возрастает за счет увеличения концентрации свободных носителей заряда. Типичные ВАХ фоторезистора для различных световых потоков Ф изображены на рис. 8.2,в.

Фототок (разность токов при наличии и отсутствии освещения) зависит также от спектрального состава светового потока. Спектральные свойства фоторезисторов принято характеризовать длиной волны λ_макс,соответствующей максимуму чувствительности, и порогом фотоэффекта, равным длине волны λ₀, при которой чувствительность составляет 1% максимальной.

Фоторезисторы обладают значительной инерционностью, обусловленной временем генерации и рекомбинации электронов и дырок, происходящих при изменении освещенности фоторезистора. Максимальная частота модуляции светового потока, при которой могут работать фоторезисторы, достигает значения порядка 10 5 Гц.

Темновое сопротивление неосвещенных фоторезисторов различных типов имеет широкий диапазон: от 10 2 до 10 9 Ом. Значение рабочего напряжения фоторезистора, которое зависит от его размеров, т.е. от расстояния между электродами, выбирают в пределах от нескольких единиц вольт до 100 В.

Достоинства фоторезисторов: высокая чувствительность, возможность использования в инфракрасной области спектра излучения, небольшие габариты и применимость для работы как в цепях постоянного, так и переменного токов.

Фотодиоды. Фотодиодом называют полупроводниковый фотоэлектрический прибор с двумя выводами, имеющий один р–n— переход.

Структура фотодиода не отличается от структуры обычного диода. На границе р- и n-областей образуется лишенный подвижных носителей заряда запирающий слой, электрическое поле которого, обусловленное контактной разностью потенциалов, препятствует движению основных носителей заряда. При освещении фотодиода (световой поток направляется перпендикулярно плоскости р-n-перехода) в результате ионизации фотонами в р- и n-областях образуются электронно-дырочные пары, которые диффундируют к р-n-переходу (разность концентраций). Под действием электрического поля р-n-перехода пары разделяются и носители заряда перебрасываются в области, где они становятся основными (рис. 8.3), т.е. неосновные носители заряда n-области – дырки – переходят в р-область, а электроны р-области переходят в n-область. Это приводит к созданию на выводах фотодиода при разомкнутой внешней цепи разности потенциалов, называемой фото-ЭДС, предельно возможное значение которой равно контактной разности потенциалов, составляющей десятые доли вольта. Так, например, у селеновых и кремниевых фотодиодов фото-ЭДС достигает 0,5–0,6 В, у фотодиодов из арсенида галлия – 0,87 В.

Если замкнуть зажимы освещенного фотодиода через резистор, то в электрической цепи появится ток, значение которого зависит от фото-ЭДС и сопротивления резистора.

Фотодиоды могут работать в одном из двух режимов – без внешнего источника электрической энергии (режим фотогенератора) либо с внешним источником электрической энергии (режим фотопреобразователя).

Схема включения и ВАХ фотодиода в фотогенераторном режиме для различных освещенностей показаны на рис.8.4. В этом режиме световая энергия непосредственно преобразуется в электрическую. Из рис. 8.4 видно, что при R_H = 0 ток короткого замыкания I_к фотодиода будет максимальным, а при размыкании нагрузочного резистора максимальным будет напряжение холостого хода U_x фотодиода.

Рис. 8.3. Устройство фотодиода

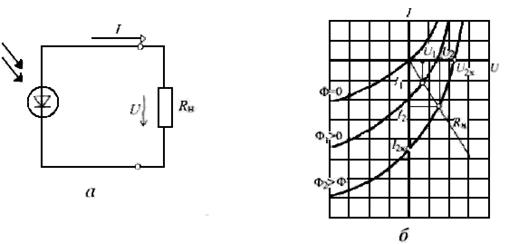

Рис. 8.4. Схема включения (а) и ВАХ (б) фотодиода в фото генератор ном режиме

Фотодиоды, работающие в режиме фотогенератора, часто применяют в качестве источников питания, преобразующих энергию солнечного излучения в электрическую. Они называются солнечными элементами и входят в состав солнечных батарей, используемых на, космических кораблях. КПД кремниевых солнечных элементов составляет около 20%, а у пленочных солнечных элементов он может иметь значительно большее значение. Важными техническими параметрами солнечных батарей являются отношения их выходной мощности к массе и площади, занимаемой солнечной батареей. Эти параметры достигают значений 200 Вт/кг и 1 кВт/м 2 соответственно.

При работе фотодиода в фотопреобразовательном режиме источник питания Е включается в цепь в запирающем направлении (рис. 8.5,а). Используются обратные ветви ВАХ фотодиода при различных освещенностях (рис. 8.5,б). Ток и напряжение на нагрузочном резисторе R_н могут быть определены графически по точкам пересечения ВАХ фотодиода и линии нагрузки, соответствующей сопротивлению резистора R_н. При отсутствии освещенности фотодиод работает в режиме обычного диода.

Рис. 8.5. Схема включения (а) и ВАХ (б) фотодиода в фотопреобразовательном режиме

Темновой ток у германиевых фотодиодов равен 10–30 мкА, у кремниевых – 1–3 мкА.

Спектральные характеристики фотодиодов зависят от материалов, используемых для их изготовления. Селеновые фотодиоды имеют спектральную характеристику, близкую по форме к спектральной зависимости чувствительности человеческого глаза, поэтому их широко применяют в фото- и кинотехнике. Германиевые и кремниевые фотодиоды чувствительны как в видимой, так и в инфракрасной частях спектра излучения.

По сравнению с фоторезисторами фотодиоды являются более быстродействующими, но имеют меньшую чувствительность.

Частотные характеристики зависят от материалов фотодиода. В настоящее время созданы высокочастотные (быстродействующие) фотодиоды на основе германия и арсенида галлия, которые могут работать при частотах модуляции светового потока в несколько сотен мегагерц.

Существенным недостатком фотодиодов является зависимость значений их параметров от температуры, при этом следует иметь в виду, что кремниевые фотодиоды более стабильны.

Если в фотодиодах использовать обратимый электрический пробой, сопровождающийся лавинным умножением носителей заряда, как в полупроводниковых стабилитронах, то фототок, а следовательно, и чувствительность значительно возрастут. Чувствительность лавинных фотодиодов может быть на несколько порядков больше, чем у обычных фотодиодов (у германиевых – в 200 – 300 раз, у кремниевых – в 10 4 –10 6 раз). Лавинные фотодиоды являются быстродействующими фотоэлектрическими приборами, их частотный диапазон может достигать 10 ГГц. Недостатком лавинных фотодиодов является более высокий уровень шумов по сравнению с обычными фотодиодами.

Лавинные фотодиоды можно применять для обнаружения световых сигналов и счета световых импульсов в релейных устройствах автоматики.

Дата добавления: 2015-08-11 ; просмотров: 4003 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Фотоэлектронные приборы. Принцип работы, основные параметры и характеристики фотодиода.

Фотоэлектронными называются приборы, преобразующие энергию оптического излучения в электрическую. В спектре длин волн оптического излучения для фотоэлектронных приборов в основном используются ультрафиолетовые излучения (диапазон длин волн λ=10-400 нм), видимое (λ=0,38-0,76 мкм) и инфракрасное (λ=0,74-1 мкм).
Работа фотоэлектронных приборов основана на явлениях внутреннего и внешнего фотоэффектов. Внутренний фотоэффект, используемый в основном в полупроводниковых фотоэлектронных приборах, заключается в том, что под действием лучистой энергии оптического излучения электроны получают дополнительную энергию для их освобождения от межатомных связей и перехода из валентной зоны в зону проводимости, в результате чего электропроводимость полупроводника существенно возрастает. При этом, согласно теории Эйнштейна, энергия световых квантов (фотонов) оптического излучения должна превышать ширину запрещенной зоны полупроводника. (36)
Следовательно, фотоэффект возможен только при воздействии на полупроводник излучения с длиной волны λ_ф, меньшей некоторого граничного значения, называемого «красной границей».
(37)
где λ_ф – длинноволновая граница спектральной чувствительности материала, мкм;
с – скорость света в вакууме;
– постоянная Планка;
– ширина запрещенной зоны (рис.3), ограниченная краями энергетических зон ЗП, ВЗ, в электрон-вольтах (эВ).
Следует отметить, что возможности фотоэлектронных приборов могут расширяться при воздействии энергии разнообразных источников излучения. Такими источниками могут быть как источники фотонов (солнечная энергия, гамма-излучение, рентгеновское излучение), так и источники частиц с высокой энергией (электронная пушка, бета-излучение, альфа-частицы, протоны и др.) [19].

Фотодиод – это двухэлектродный полупроводниковый диод, в котором в результате внутреннего фотоэффекта в p-n переходе возникает односторонняя фотопроводимость при воздействии на него оптического излучения. Конструктивно он представляет собой кристалл с p-n переходом, причём световой поток при освещении прибора направляется перпендикулярно плоскости p-n перехода (рис.36). Различают два режима работы фотодиода: фотогенераторный (или, в различных источниках – запирающий, фотогальванический, фотовольтаический, вентильный) – без внешнего источника питания, и фотодиодный (иногда фотопреобразовательный) – с внешним источником.

Рис. 36. Структура фотодиода

Принцип работы фотодиода

Структурная схема фотодиода. 1 — кристалл полупроводника; 2 — контакты; 3 — выводы; Ф — поток электромагнитного излучения; Е — источник постоянного тока; Rн — нагрузка.

Фотодиод может работать в двух режимах:

§ простота технологии изготовления и структур

§ сочетание высокой фоточувствительности и быстродействия

§ малое сопротивление базы

Параметры и характеристики фотодиодов

отражает изменение электрического состояния на выходе фотодиода при подаче на вход единичного оптического сигнала. Количественно чувствительность измеряется отношением изменения электрической характеристики, снимаемой на выходе фотоприемника, к световому потоку или потоку излучения, его вызвавшему.

вольт-амперная характеристика (ВАХ)

зависимость выходного напряжения от входного тока. UΦ=f(IΦ)

зависимость фототока от длины волны падающего света на фотодиод. Она определяется со стороны больших длин волн шириной запрещенной зоны, при малых длинах волн большим показателем поглощения и увеличения влияния поверхностной рекомбинации носителей заряда с уменьшением длины волны квантов света. То есть коротковолновая граница чувствительности зависит от толщины базы и от скорости поверхностной рекомбинации. Положение максимума в спектральной характеристике фотодиода сильно зависит от степени роста коэффициента поглощения.

зависимость фототока от освещенности, соответствует прямой пропорциональности фототока от освещенности. Это обусловлено тем, что толщина базы фотодиода значительно меньше диффузионной длины неосновных носителей заряда. То есть практически все неосновные носители заряда, возникшие в базе, принимают участие в образовании фототока.

это время, в течение которого фототок фотодиода изменяется после освещения или после затемнения фотодиода в е раз (63%) по отношению к установившемуся значению.

сопротивление фотодиода в отсутствие освещения.

Устройство и основные физические процессы. Упрощенная структура фотодиода приведена на рис. 6.7,а, а его условное графическое изображение – на рис. 6.7,б.

Рис. 6.7. Структура (а) и обозначение (б) фотодиода

Физические процессы, протекающие в фотодиодах, носят обратный характер по отношению к процессам, протекающим в светодиодах. Основным физическим явлением в фотодиоде является генерация пар электрон-дырка в области p-n-перехода и в прилегающих к нему областях под действием излучения.

Генерация пар электрон-дырка приводит к увеличению обратного тока диода при наличии обратного напряжения и к появлению напряжения uак между анодом и катодом при разомкнутой цепи. Причем uак>0 (дырки переходят к аноду, а электроны – к катоду под действием электрического поля p-n-перехода).

Характеристики и параметры. Фотодиоды удобно характеризовать семейством вольт-амперных характеристик, соответствующих различным световым потокам (световой поток измеряется в люменах, лм) или различным освещенностям (освещенность измеряется в люксах, лк).

Вольт-амперные характеристики (ВАХ) фотодиода представлена на рис. 6.8.

Пусть вначале световой поток равен нулю, тогда ВАХ фотодиода фактически повторяет ВАХ обычного диода. Если световой поток не равен нулю, то фотоны, проникая в область p-n–перехода, вызывают генерацию пар электрон-дырка. Под действием электрического поля p-n–перехода носители тока движутся к электродам (дырки – к электроду слоя p, электроны – к электроду слоя n). В результате между электродами возникает напряжение, которое возрастает при увеличении светового потока. При положительном напряжении анод-катод ток диода может быть отрицательным (четвертый квадрант характеристики). При этом прибор не потребляет, а вырабатывает энергию.

Рис. 6.8. Вольт-амперные характеристики фотодиода

На практике фотодиоды используют и в так называемом режиме фотогенератора (фотогальванический режим, вентильный режим), и в так называемом режиме фотопреобразователя (фотодиодный режим).

В режиме фотогенератора работают солнечные элементы, преобразующие свет в электроэнергию. В настоящее время коэффициент полезного действия солнечных элементов достигает 20 %. Пока энергия, полученная от солнечных элементов, примерно в 50 раз дороже энергии, получаемой из угля, нефти или урана.

Режим фотопреобразователя соответствует ВАХ в третьем квадранте. В этом режиме фотодиод потребляет энергию (u · i > 0) от некоторого обязательно имеющегося в цепи внешнего источника напряжения (рис. 6.9). Графический анализ этого режима выполняется при использовании линии нагрузки, как и для обычного диода. При этом характеристики обычно условно изображаются в первом квадранте (рис. 6.10).

Фотодиоды являются более быстродействующими приборами по сравнению с фоторезисторами. Они работают на частотах 107–1010 Гц. Фотодиод часто используют в оптопарах светодиод-фотодиод. В этом случае различные характеристики фотодиода соответствуют различным токам светодиода (который при этом создает различные световые потоки).
